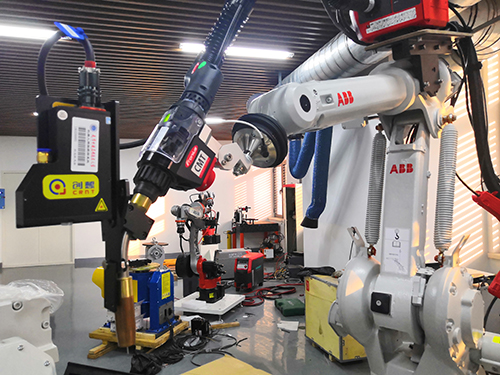

创想-电弧传感器焊缝跟踪系统

随着电弧传感技术的发展，焊缝跟踪引入了电弧传感技术，电弧传感器作为一种实时传感的器件与其它类型的传感器相比，具有结构较简单、成本低和响应快等特点，是焊接传感器的一个重要的发展方向，具有强大的生命力和应用前景主要应用在两方面：一方面主要用在弧焊机器人上，另一方面主要用在带有十字滑块的自动焊上。本文对国内外焊缝跟踪系统电弧传感技术、信号处理技术和控制技术的研究现状分别做一介绍，在此基础上总结出一套较为先进的焊缝跟踪系统的实施方案，为焊缝跟踪系统研制提供依据。

电弧传感焊缝跟踪技术的发展状况

电弧传感器发展概述

焊缝自动跟踪方面，传感器提供着系统赖以进行处理和控制所必须的有关焊缝的信息。我们研究电弧传感器就是要从焊接电弧信号中提取出能够实时并准确反映焊炬与焊缝中心的偏移变化信号，并将此信号采集出来，作为气体保护焊焊缝自动跟踪系统的输入信号，即气体保护焊焊缝自动跟踪系统的传感信号。

目前，国际、国内焊接界对电弧传感器的研究非常活跃，用于焊缝跟踪的电弧传感器主要有以下几种类型:

(1)并列双丝电弧传感器。利用两个彼此独立的并列电弧对工件施焊，当焊枪的中心线未对准坡口中心时，其作用焊丝具有不同的干伸长度，对于平外特性电源将造成两个电流不相等，因此根据两个电流差值即可判别焊炬横向位置并实现跟踪。

(2)旋转扫描电弧传感器。在带有焊丝导向的喷嘴旋转时，旋转速度与焊接电流之间存在一定的关系。高速旋转电弧传感器可用于厚板间隙及角接焊缝的跟踪，在结构上比摆动式电弧传感器复杂，还需要在焊接工艺、信息处理等方面进行深入的研究。

(3)焊炬摆动式电弧传感器。当电弧在坡口中摆动时，焊丝端部与母材之间距离随焊炬对中位置而变化，它会引起焊接电流与电压的变化。由于受机械方面限制，摆动式电弧传感器的摆动频率一般较低，限制了在高速和薄板搭接接头焊接中的应用。在弧焊其他参数相同的条件下，摆动频率越高，摆动式电弧传感器的灵敏度越高。
