纳芯微推出三线制车规霍尔效应开关/锁存器NSM

纳芯微推出全新三线制车规霍尔效应开关/锁存器NSM101x系列，为数字位置检测提供高精度的解决方案，可被广泛应用于汽车执行器等的位置检测。

NSM101x产品系列包含了3个产品型号，即NSM1011(单极霍尔开关)、NSM1012（全极霍尔开关）、NSM1013（霍尔锁存器）。考虑不同的开关点、工作磁极、输出相位、常规功耗与低功耗模式、磁铁材料的温度补偿系数、封装形式等多个维度，NSM101x系列可以全面覆盖各个应用场景下的不同系统需求。各产品型号均有车规和工规型号，其中车规级别产品满足AEC-Q100 Grade 0的可靠性要求，可在-40~150℃的严苛环境下胜任工作。

宽工作电压范围，高温度稳定性

NSM101x系列实现了业内领先的宽供电电压范围，绝对最大定额达 -20 ~ +40V, 工作电压范围达2.7~38 V，可适用于LDO供电、汽车低压电池直接供电的各种应用场景。

针对多种磁铁材料的开关点温度补偿系数，满足了客户在使用钐钴、钕铁硼、铁氧体等多种材料的前提下在 -40~150℃全温度范围内实现的开关位置的高度一致性，提高了系统品质。

选型灵活

针对不同磁感应强度的应用场景，NSM101x产品系列具有多种灵敏度可供选择，开关点分布于15~100 gauss；针对不同的目标磁极极性，有南极、北极型号可供选择；针对不同的输出相位要求，有B>Bop条件下输出低、输出高型号可供选择；针对不同的功耗要求，有常规功耗与低功耗型号可供选择，其中低功耗型号平均工作电流低至8uA。较高的选型灵活性，极大地满足了不同客户的不同结构设计与系统需求。

行业领先的可靠性设计

NSM101x系列霍尔效应开关/锁存器满足AEC-Q100 grade 0认证，适用于高温环境操作，结温高达175°C。

该产品系列支持过流保护、过温保护，输出端与电源或地线之间的长时间短路不会造成产品损坏，极大地提高了传感器模块在复杂的车载电性能测试中通过的可能性。同时，该产品系列具有业界领先的ESD性能，HBM模式高达±8kV，提高了在组件的生产制造与终端客户应用中的鲁棒性。

通用封装形式，兼容性强

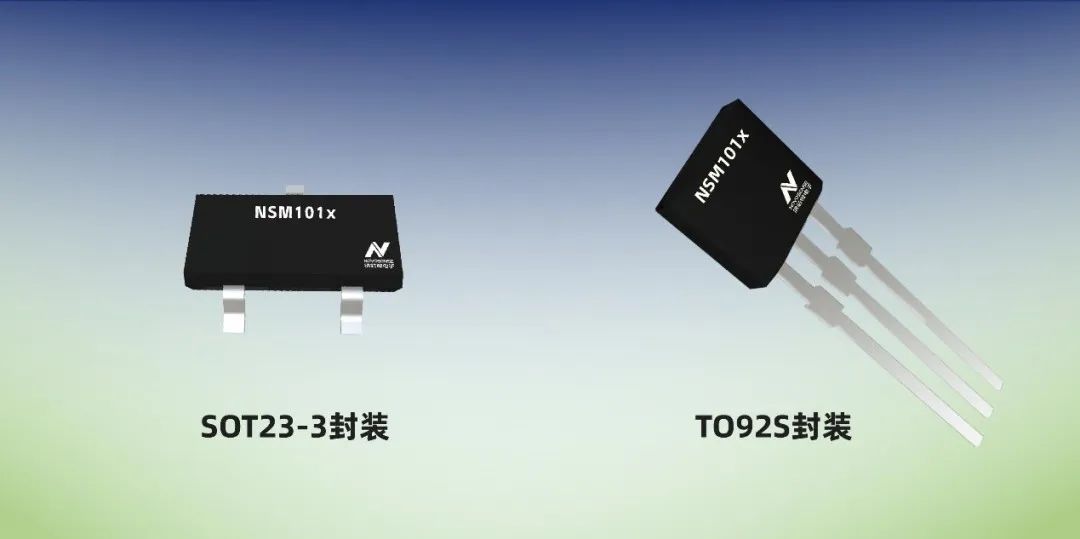

SOT23-3封装与TO92S封装，兼容行业主流竞品，支持穿孔焊接以及PCB表贴，可实现在结构设计保持完全不变的前提下进行芯片直接替换。

纳芯微全新霍尔效应开关/锁存器芯片NSM101x系列
