日本东京测器研究所Tokyo MeasuringInstruments Lab.
日本东京测器研究所Tokyo Measuring Instruments Lab.（TML公司）自1954年创立以来经历六十多年的品质考验，已成为当今世界一流的研发和制造应变片、传感器和应变测试仪器的著名厂商。TML公司产品以技术先进、工艺优良、品种齐全、稳定可靠、精确先进而享誉全球。 欧美大地仪器设备中国有限公司长期独家代理TML公司各种产品，负责销售、维修、培训使用。目前TML产品在中国已广泛应用于机械、船舶、土木建筑结构、航空航天、交通车辆、医学、计量和商业领域的物理量测量，为科研、设计、检测、监测提供长期可靠的数据。

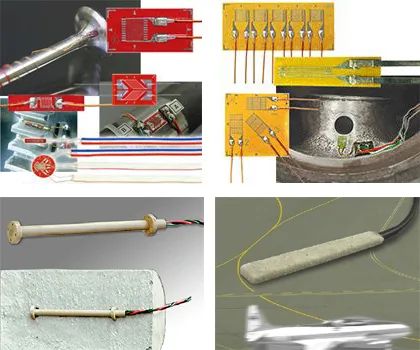

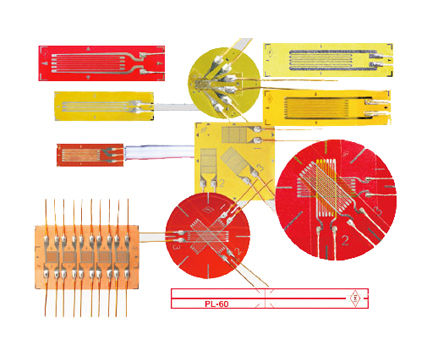

应变计产品
| 型号 | 试件材料 | 使用温度范围(℃) | 备注 |
| 一般用途应变片 | |||

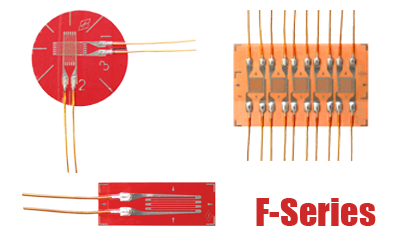

| ·F系列 | 金属、玻璃、陶瓷 | -196 ~ +150 | 中高温 |
| ·F系列特殊用途 | 金属、玻璃、陶瓷 | -196 ~ +150 | 残余应力/剪切应力/应力集中/扭曲应变测量 |
| ·F系列 GOBLET | 金属、玻璃、陶瓷 | -196 ~ +150 | CE认证 |
| 防水应变片 | |||
| ·WF系列 | 金属、玻璃、陶瓷 | 0 ~ +80 | 防水涂层，室外或短期水下测量 |
| 高温用应变片 | |||
|
·QF系列 ·QF系列GOBLET |
金属、陶瓷 |
-20 ~ +200 -30 ~ +200 |
还可用于应力集中和剪切应力测量 |
| ·ZF系列 | 金属、陶瓷 | -20 ~ +300 | 特殊设计，性能优越 |
| ·EF系列 | 金属、陶瓷 | -196 ~ +200 | 尺寸小巧，可用于印刷电路板的应变测量 |
| -196 ~ +300 | |||
| 高低温用应变片 | |||
| ·CEF系列 | 金属、陶瓷 | -269 ~ +200 | 单轴栅长1/3/6 mm可选 |
| 低温用应变片 | |||
| ·CF系列 | 金属、复合材料 | -269 ~ +80 | 从常温到低温稳定测量 |
| 焊接型应变片 | |||
| ·AW系列AWM- | 金属 | -196 ~ +300 | CE认证 |
| ·AW系列AWMD- | 金属 | -196 ~ +800 | CE认证 |
| ·AW系列AWH- | 金属 | -196 ~ +650 | CE认证 |
| ·AW系列AWHU- | 金属 | -196 ~ +800 | CE认证 |
| ·AW系列AW-6- | 金属 | -196 ~ +300 | |
| ·AW系列AWC- | 金属 | -20 ~ +100 | 可应用于如桥梁等钢结构表面的应力应变测量，点焊安装，无需防护 |

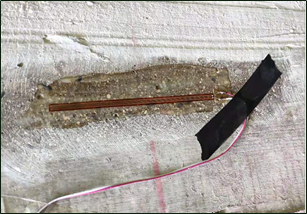

| 混凝土用应变片 | |||
| ·P系列 | 混凝土、砂浆 | -20 ~ +80 | CE认证，聚酯基片 |
| ·PF系列 | 混凝土、砂浆 | -20 ~ +80 | CE认证 |
| ·FLM/WFLM系列 | 混凝土、砂浆 | -20 ~ +80 | 金属基片 |
| 浇筑构件应变片 | |||
| ·PMF系列 | 混凝土、砂浆 | -20 ~ +60 | 埋入式，防水性能优越 |
| ·PMFLS系列 | 沥青 | -20 ~ +60 | 埋设时可承受200°C高温 |
| 复合材料用应变片 | |||
| ·UBF系列 | 复合材料 | -30 ~ +150 | 专门用于复合材料的应变测量 |
|
·BF系列 ·BF系列GOBLET |
复合材料 |
-20 ~ +200 -30 ~ +200 |
陶瓷、碳和复合材料的应变测量 |
| 塑料用应变片 | |||
|
·GF系列 ·GF系列GOBLET |
塑料 |
-20 ~ +80 -30 ~ +80 |
低弹性材料用 |
| 木材、石膏用应变片 | |||
|
·LF系列 ·LF系列GOBLET |
木材、石膏 |
-20 ~ +80 -30 ~ +80 |
适合测量低弹性模量的材料，如木材或石膏 |
| ·PFLW/PLW系列 | 木材 | -20 ~ +80 | 用于长期测量 |
| 磁场应变片 | |||
| ·MF系列 | 金属、混凝土 | -20 ~ +80 | 单轴 |
| -20 ~ +200 | 双轴/三轴 | ||
| 塑性应变片（大应变测量） | |||
|
·YEF系列 ·YEF系列GOBLET |
金属 |
-20 ~ +80 -30 ~ +80 |
应变极限：10 ~ 15% |
| ·YHF系列 | 金属 | -20 ~ +80 | 应变极限：30 ~ 40% |
| ·YF系列 | 金属 | -20 ~ +80 | 应变极限：15 ~ 20% |
| 高耐久型应变片 | |||
| ·DSF系列 | 复合材料、金属 | -60 ~ +200 | 用于疲劳测试的高耐久型应变片 |
| 单侧应变片 | |||
| ·DD系列 | 金属 | -10 ~ +70 | 用于测量弯曲和拉伸应变 |
| 裂纹检测应变片 | |||
| ·FAC系列 | 金属、混凝土 | -30 ~ +80 | 用于测量金属材料上疲劳裂纹的扩散速度 |
| 应力应变片 | |||
| ·SF系列 | 金属 | -20 ~ +200 | 根据样本材料的泊松比选择 |
| 测温应变片 | |||
| ·TF系列 | 一般 | -20 ~ +200 | 温度适配器（TGA-1A/TGA-1B）结合使用 |
| 螺栓应变片 | |||
| ·BTM系列 | 螺栓M10规格以上 | -10 ~ +80 | 提供螺栓应变片的安装和标定服务 |
| 传感器专用应变片 | |||
| ·传感器专用 | 金属 | -20 ~ +200 | 高可靠和高稳定性能的各类传感器专用应变片 |
| 摩擦型应变片(FGMH-1B/FGMH-2A/FGMH-3A) | |||
| ·应力听诊器FGMH系列 | 铁磁金属 形状：扁平 | 可轻松实现钢材如桥梁等的逐点应力测量 | |
| 相关产品 | |||
| 应变片粘合胶 | 用于应变片粘贴在被测物材料的专用粘合胶。请根据应变片的用途选择。 | ||
| 应变片保护胶/防护胶带 | 用于应变片安装保护 | ||
| 应变片接线端子 | 为应变片和仪表导线的连接提供方便的接合点 |

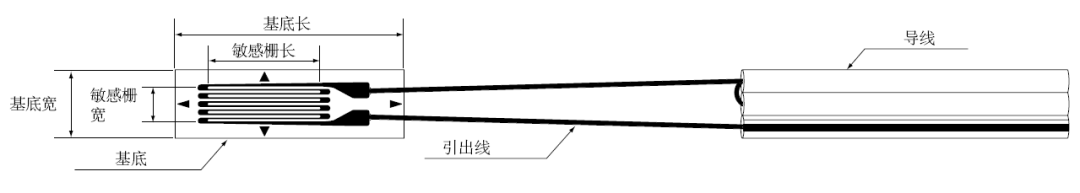

日本东京测器（TML）应变计各部位名称和命名规则
其中标准应变计阻值为120Ω，另有350Ω、1000Ω高阻值型可选。下面我们就详细介绍一下应变计的详细参数。 01应变计种类
02应变栅形状

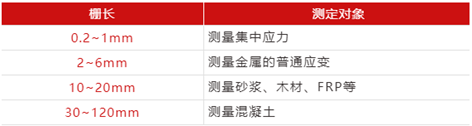

03栅长
应力分布较均匀的钢结构，选择栅长是5~10mm。如果是不均匀的材料，必须平均应变取得适当的长度。由水泥和骨料组成的混凝土等不均匀材料的测量，使用骨料直径3倍左右的应变计。

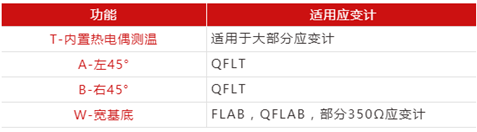

04特殊功能
一般用途应变计无标识
05补偿材料

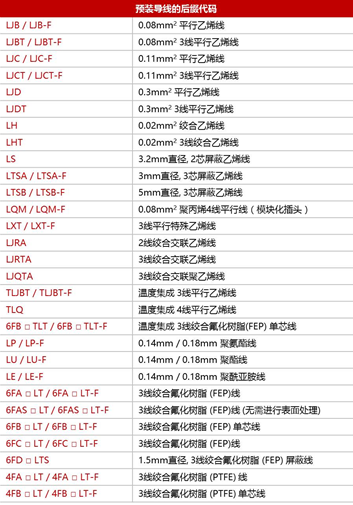

*仅温度自补偿应变计有标注。其他材料，请单独咨询。 06预装导线长度 2-线式：标准长度1,3,5m 3-线式：标准长度3,5m 07引出导线种类

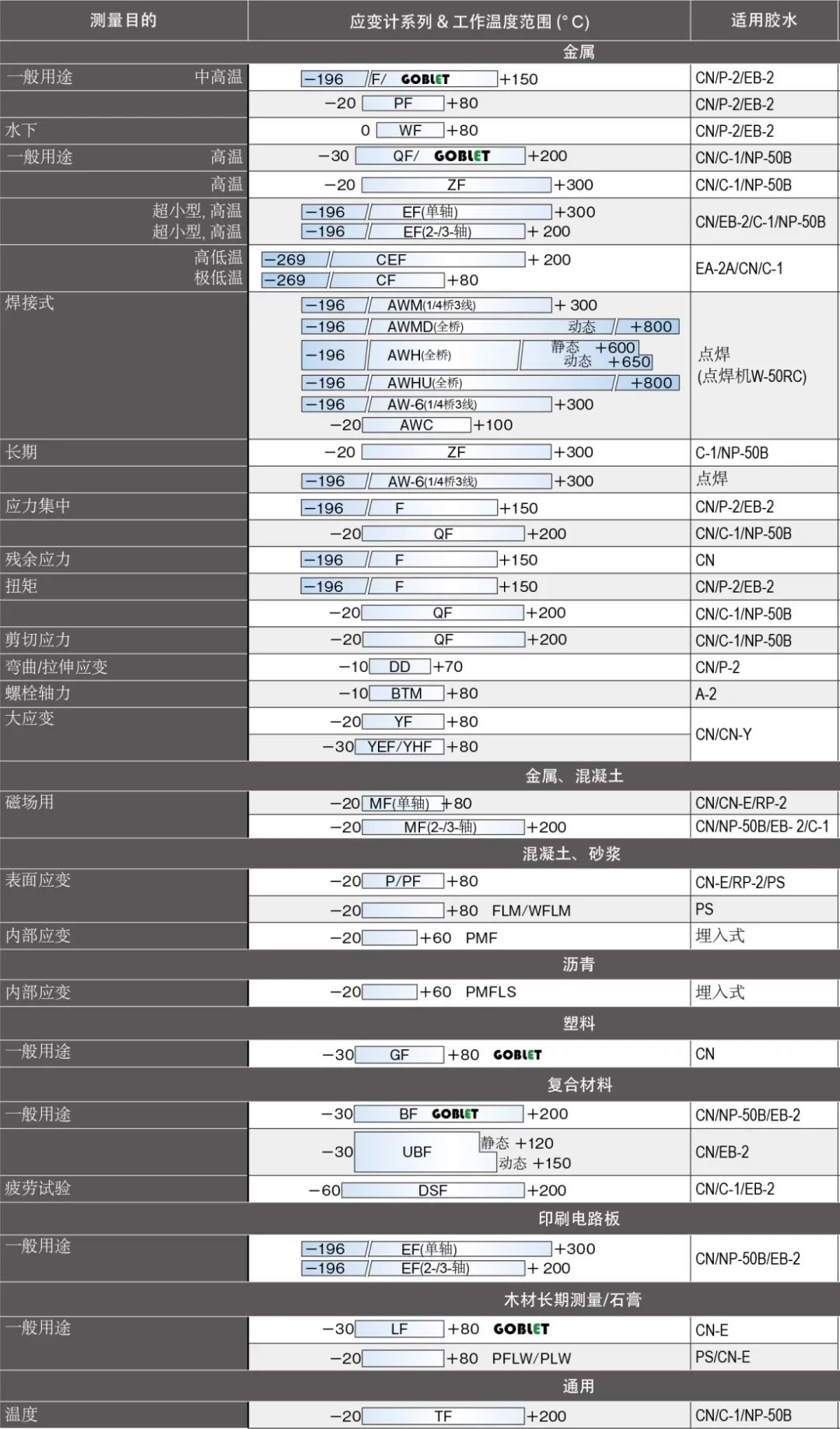

选项 -F 符合CE认证，使用无铅焊料进行预装导线的连接。 对于使用无铅焊料预装导线的应变计，型号后缀添加选项代码“-F”，以区别于使用含铅焊料预装导线的常规应变计。 根据测量目的选型

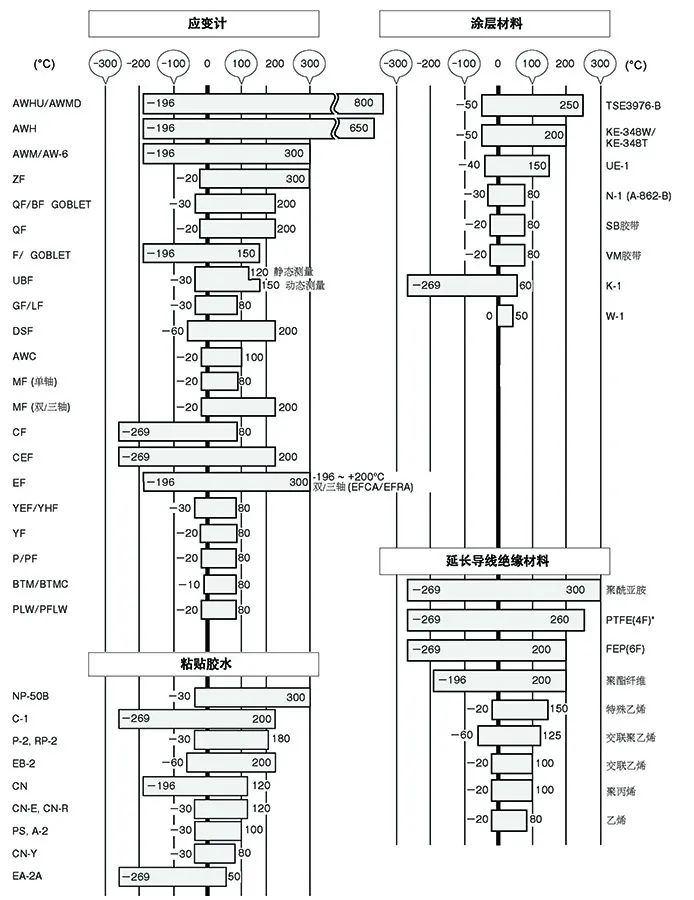

根据工作温度选型
应变计应用应变计广泛应用于各类机械、金属、混凝土等结构的应力应变疲劳试验中。桥梁荷载试验：为了验证桥梁的承载能力，通过给桥梁施加静态或动态的荷载，借助应变片、位移传感器、加速度传感器和数据采集仪来测试桥梁应变、挠度、基频、冲击系数等响应参数。
应力应变疲劳试验：材料在受到交变应力或重复循环应力时，经一定循环次数后，往往在工作应力小于屈服强度的情况下突然断裂，这种现象称为疲劳。疲劳断裂是金属零件或构件在交变应力或重复循环应力长期作用下，由于累积损伤而引起的断裂现象。为了避免疲劳断裂现象的产生，我们就需要做疲劳试验来预估材料的使用寿命。 比如风电叶片，为了适应不同地区的地质环境条件，型号众多，每种型号都需要做疲劳试验，一片叶片至少需要测试190个测点。
振动筛疲劳测试 风电叶片
汽车测试：汽车主机厂及零部件厂都有大量的应力应变测试需求，比如汽车启动机、汽车座椅、传动系统等。
重型机械：挖掘机、起重机、特种车辆等，都有大量的强度测试需求。其中，大部分试验都需要在露天进行，且测试时间长，温度变化较大，对测试仪器的稳定性要求很高。 飞机结构试验：静力试验：对飞机及部件在使用荷载、设计荷载和破坏荷载下的应力进行分析，得出实际的安全系数和剩余强度，与设计参数进行比较并测量变形以校核其刚度。 动力试验： 对飞机及部件受冲击荷载与交变荷载下变形、冲击加速度等的测量。包括冲击试验、疲劳试验等。
