行业应用|立仪光谱共焦位移传感器在玻璃方面的

项目：玻璃管管壁单边测厚

行业应用|立仪光谱共焦位移传感器在玻璃方面的检测

行业应用|立仪光谱共焦位移传感器在玻璃方面的检测

检测方案

用D35A7镜头对玻璃管管壁进行单边测厚，取三个点静态测量厚度并记录重复性。

1、采用D35A7R2S35镜头对玻璃管管壁进行单边测厚，操作简单快速。

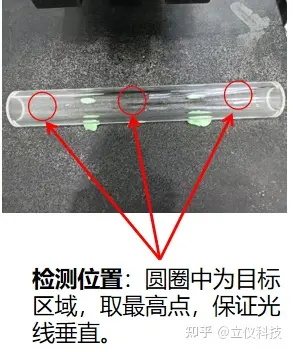

2、取三个位置，静态打点测量，每秒钟取一次数值，连续30秒，并计算重复精度。

行业应用|立仪光谱共焦位移传感器在玻璃方面的检测

测试结果

三个点位静态单边测试，每组测30次，重复精度在4-5um左右。（采用折射率模式测量，折射率默认为K9光学玻璃，因此可能会与真值产生偏差。）

配置清单

行业应用|立仪光谱共焦位移传感器在玻璃方面的检测

项目：啤酒瓶壁厚测量

行业应用|立仪光谱共焦位移传感器在玻璃方面的检测

行业应用|立仪光谱共焦位移传感器在玻璃方面的检测

检测方案：

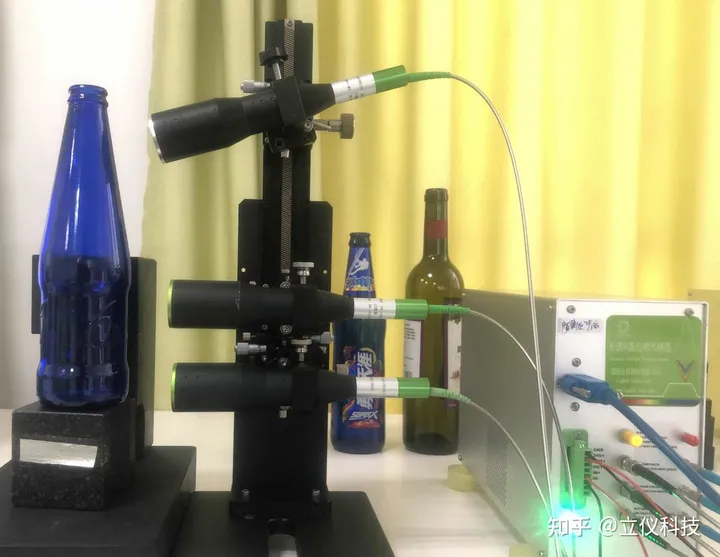

测试瓶子上中下三个位置的厚度，使用H4UC-M3 D35A18R8S25传感器进行单边测厚静态测试，传感器内部计算厚度模式为折射率模式（产品实际折射率未知，故使用K9玻璃折射率替代）。

1、使用3通道传感器，可同时测量产品上指定的3个位置，每个位置连续采集30次测量结果查看每个位置的重复精度。

2、重复精度测试数据单个数据采集时间间隔1s。

3、传感器工作频率为：300Hz

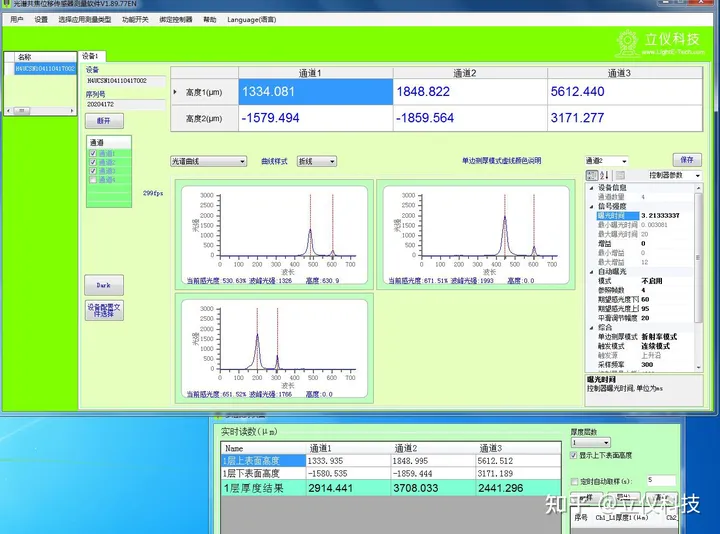

测试结果

行业应用|立仪光谱共焦位移传感器在玻璃方面的检测

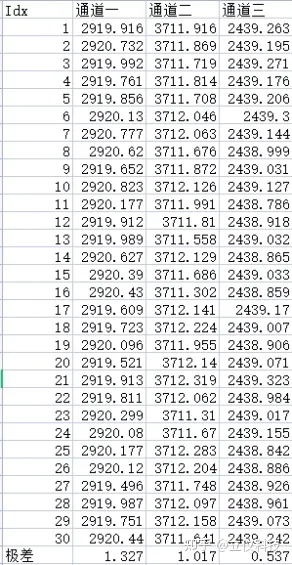

①3个位置30次测量重复精度最高达到±0.268μm左右。

②传感器光强强，测量各种颜色的玻璃瓶时都能接收到准确稳定的反射信号，同时速度能达到300~1000Hz，单个位置测试时间在0.05s内完成，能够满足全检的应用需求。

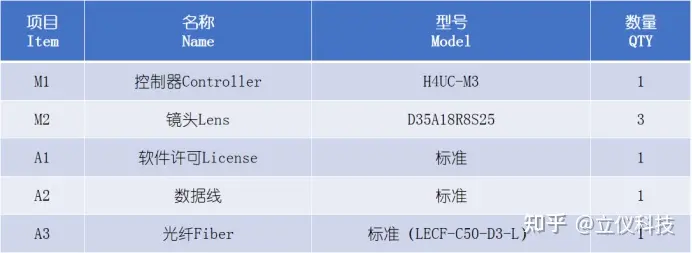

配置清单

行业应用|立仪光谱共焦位移传感器在玻璃方面的检测

项目：柔性玻璃单边测厚

行业应用|立仪光谱共焦位移传感器在玻璃方面的检测

行业应用|立仪光谱共焦位移传感器在玻璃方面的检测

检测方案

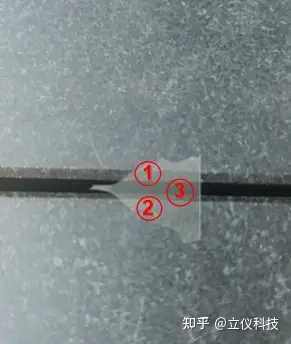

对柔性屏玻璃上的多个点进行单边测厚，并测量某一点的重复精度。

采用D15A32R01S3的单边测厚模式测量柔性屏玻璃样品厚度，精度高，成本低。

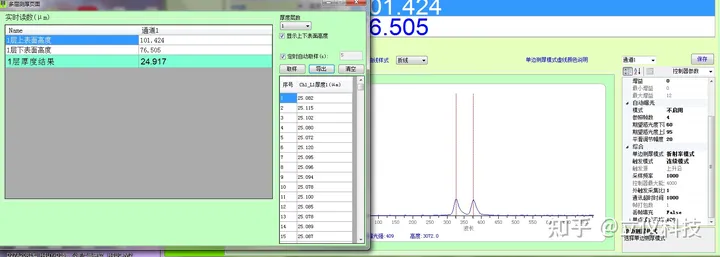

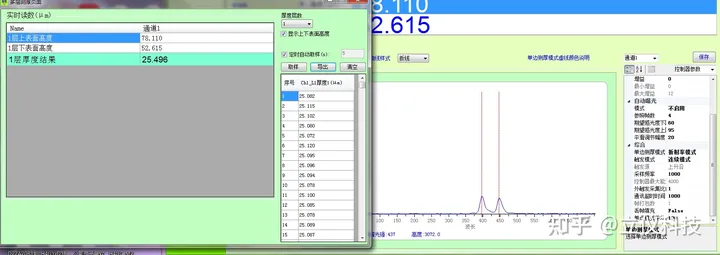

测试结果

1、在大理石平台上进行多次静态测量，测量出稳定准确的结果。

2、传感器长时间稳定性较好，3个位置30次测量重复精度均在0.1um左右，精度高。

行业应用|立仪光谱共焦位移传感器在玻璃方面的检测

行业应用|立仪光谱共焦位移传感器在玻璃方面的检测

行业应用|立仪光谱共焦位移传感器在玻璃方面的检测

行业应用|立仪光谱共焦位移传感器在玻璃方面的检测

由于样品的折射率未知，暂时我们采用K9光学玻璃折射率计算，故结果与真实值存在一定误差。

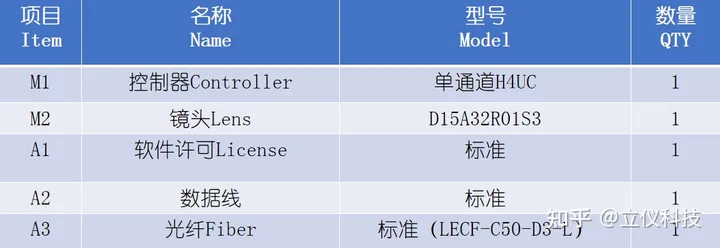

配置清单

行业应用|立仪光谱共焦位移传感器在玻璃方面的检测
