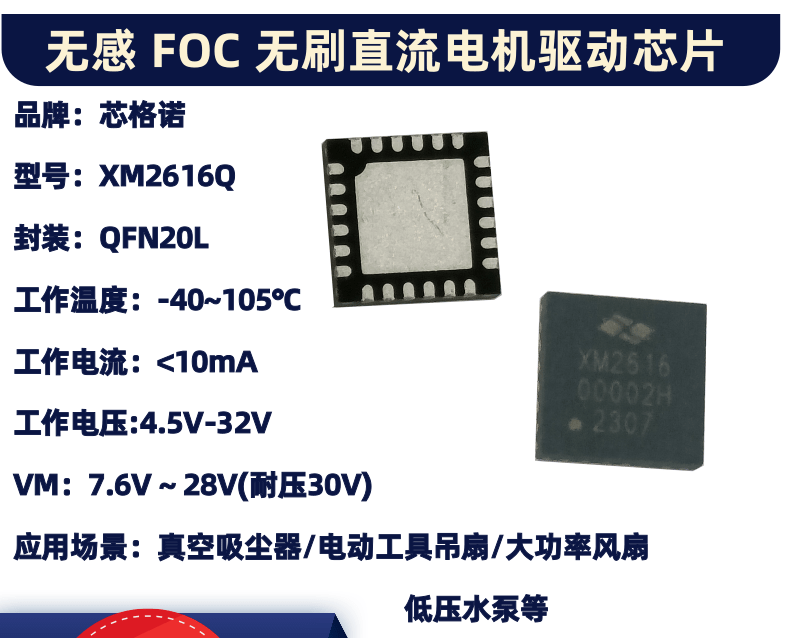

无感 FOC 无刷直流电机驱动芯片 XM2616Q

产品说明

XM2616 采用无传感器矢量控制 (无感 FOC)技术驱动三相无刷直流 (BLDC) 电机，可显著降低电机的运行噪声和振动，且无需使用不可靠的霍尔传感器。芯片内固化了控制算法，集成了低压、中小功率无刷直流电机驱动所需的大部分外围电路，外部仅需功率 MOSFET 及少量元器件易于使用并大幅降低了系统成本。

XM2616 支持高达 20 万转的高速电机，特别适用于真空吸尘器等应用。芯片针对电池供电等应用场景优化，运行时工作电流低至 10mA，待机模式下静态电流仅为 50uA。

XM2616 应用灵活，支持恒转速、恒转矩/恒电流、恒功率和开环等多种控制模式，提供多种控制接口，并可根据电机特性匹配的需要灵活调整控制曲线。芯片提供可编程配置区 (EFUSE)，配合专用的 XMC-Optimizer 优化工具，可根据应用要求写入电机参数和起动、控制、保护等配置。

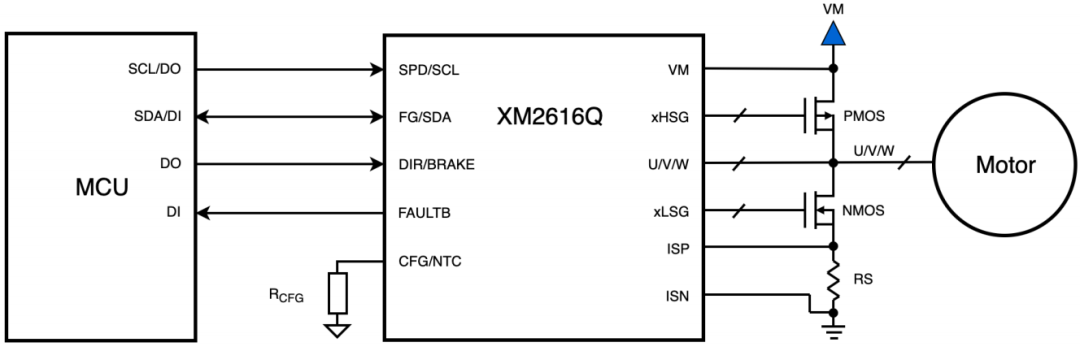

简化电路示意图

产品特性

工作电源电压范围 4.5-32V

内置 P+N 预驱 (Predriver) ，驱动电流30mA，死区时间可调.

矢量控制 (FOC) 换相，运转平顺噪音低

无传感器位置检测技术，无需霍尔传感器

支持高速电机，最高转速可达 20 万转以上

支持恒转速、恒转矩/恒电流、恒功率和开环等多种控制模式，支持弱磁提速

支持初始位置检测和准闭环起动，起动扭矩大

支持负载自适应起动，自动适配宽范围负载

支持软启动软关断，降低对电源系统的冲击并减小噪音

提供模拟 (Vsp)、PWM、PFM 和I2C等多种控制接口，转速反馈 (TACH) 和故障指示输出

支持 FlexCurveTM 控制曲线调整技术，可灵活适配不同电机特性

支持全面的保护功能:欠压过压保护、过流保护、电流限制、短路保护 (相间、相到地、相到电源)、缺相保护、堵转保护、防电压浪涌保护、过热保护和温度限制，支持紧急制动

内置 5V 高压 LDO，可供外部使用 (<10mA)

单电阻电流采样，易于布线，降低方案成本

产品应用

真空吸尘器

电动工具吊扇

大功率风扇

低压水泵等
