红外点阵温度传感器校准应用

在众多的非接触式测温产品中，大视场角的点阵式红外温度传感器，近些年开始应用在一些工业测温的现场，相比较单点式测温，能够覆盖更大的测温区域，并能准确反馈被测区域的温场分布，同时具有比热像仪产品更低的成本，广泛应用于工业现场的连续监测中，例如高压电气柜节点的温度实时监测，可以实现与高压系统电气隔离的同时，长期连续监测多个节点的温度变化，在系统出现异常之前，提前预警，避免产生更大的损失。与多个传感器组网实现数据上传，可以对大面积电气系统的温度进行监测和数据分析。

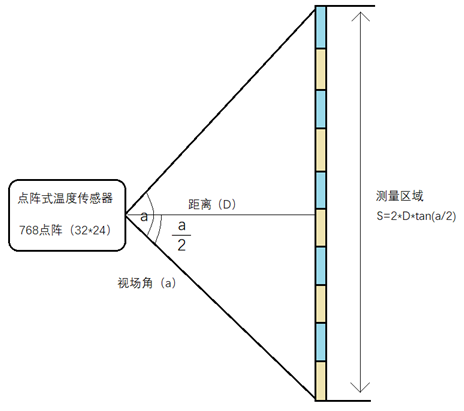

点阵式红外温度传感器的测量准确度对于现场温度监测可靠性非常重要，而这一类的传感器具备较大的视场角，尤其是大面积的点阵式温度传感器，例如64点阵（16*4）的水平视场角约为50°，而768点阵（32*24）的，最大水平视场角可达100°，当距离1米时，测量区域水平宽度为2.38米。

校准这一类的传感器时，通常的小面积面源或者黑体可能需要进行网格化多次校准，对于传感器点阵的一致性校准可能存在较大的不确定度，FLUKE的超大面源418X系列，具备152mm直径的超大面积，可以在一次校准过程中同时满足准确度和一致性的要求。4180可以支持-15°C到120°C的常温范围校准，4181可以实现35°C到500°C范围内的工业用途的红外阵列温度传感器的校准，显示准确度可达±0.35°C，目标中心区域5英寸直径内一致性指标最优可达0.1°C，并具备发射率补偿修正功能，实现0.9~1.0的发射率设置。同时快速的升降温速率也可以满足现场校准需求，配置多台的情况下，可以实现产线的自动化流水线式校准。
