科达嘉数字功放电感设计方案助力D类数字功放

科达嘉数字功放电感

数字功放的效率远高于其他功放，综合使用效率可达80%以上。功放发热量少，器件工作温度低，使用寿命和可靠性相对其他功放都得到很大提升。数字功放采用高功率密度设计，具有体积小、重量轻、节能、省电等诸多优点。同时数字功放还是一款低失真、低噪声、更强抗干扰能力的放大器，广泛应用于汽车音响、会议系统、舞台音响、家庭影院等各个领域。

电感在数字功放电路中的主要作用是和电容组成低通滤波器，抑制高频纹波，滤除杂波讯号。因此，要满足D类功放高效率、低温升、高保真、高可靠性、小体积的需求，对滤波电感的选型变得尤为关键。

01 数字功放电感设计

小尺寸：由于数字功放采用高功率密度设计，因此数字功放电感必须具备紧凑型的设计结构来实现小体积，满足高密度安装。

低损耗：选择低损耗磁芯材质设计，能适用于高频宽温环境，减少数字功放设备的发热，减少损耗，提升输出效率。

高饱和：优异的直流偏置能力，能够有效地抑制瞬态电流峰值，实现低失真，保障高品质音质输出。

抗干扰性能：高功率密度设计，必然造成元器件高密度贴装，PCB走线以及元器件之间电磁干扰增强，因此数字功放电感还需具备优异的抗电磁干扰能力。

高可靠性：数字功放通常会用于户外或汽车等领域，因此电感产品还要能适应高温、高机械振动等应用环境，能够在复杂的环境下稳定可靠运行。

02科达嘉数字功放电感方案

作为一家拥有22年功率电感研制经验的专业电感企业，科达嘉先后开发了多个系列的数字功放专用电感，如：CSD、CPD、CPE、CSAD等，产品具有低损耗、高效率、大电流、宽频宽温等特点，已广泛应用到汽车音响、家庭影院、家用高端音响等各D类大功率功放方案设计当中。

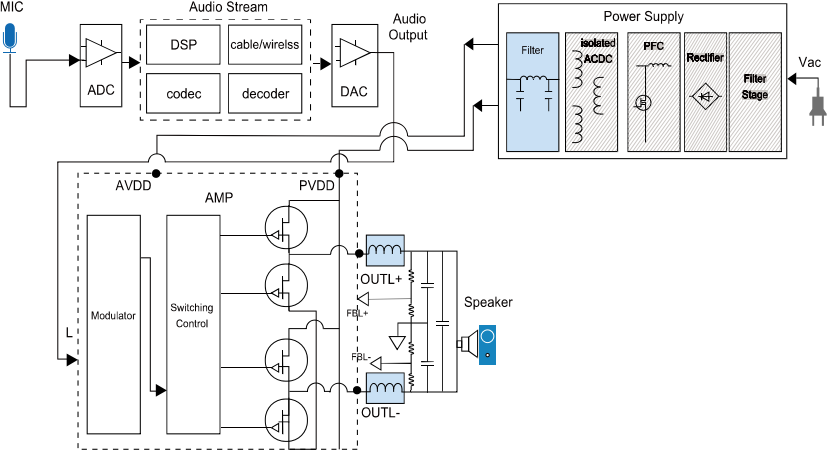

数字功放电感应用框图

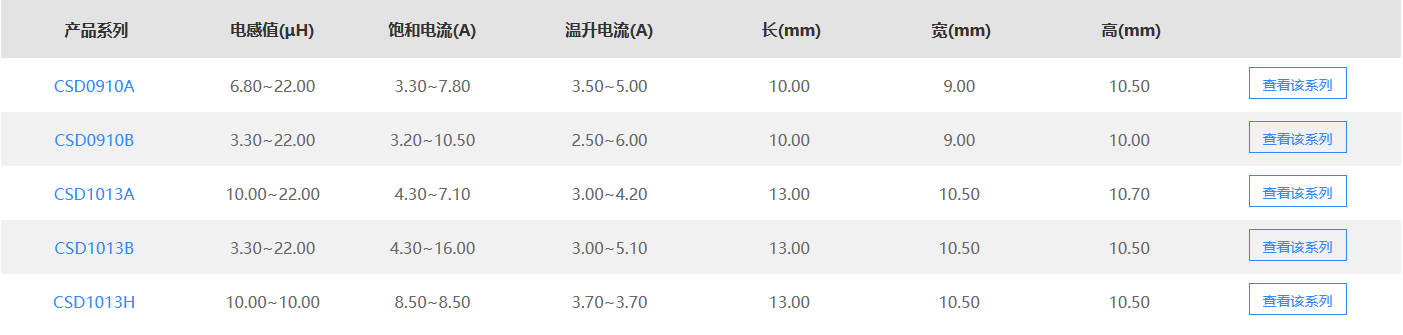

1.大电流数字功放电感CSD系列

科达嘉大电流数字功放电感CSD系列采用低损耗磁芯材料和无氧铜线材实现低失真和高音质，低直流电阻，大电流；产品采用2合1结构，节省空间；磁屏蔽结构，抗电磁干扰（EMI）性能强。

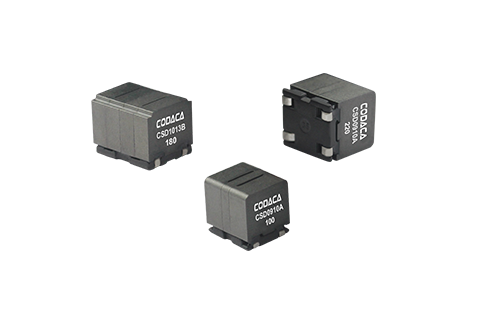

大电流数字功放电感CSD系列

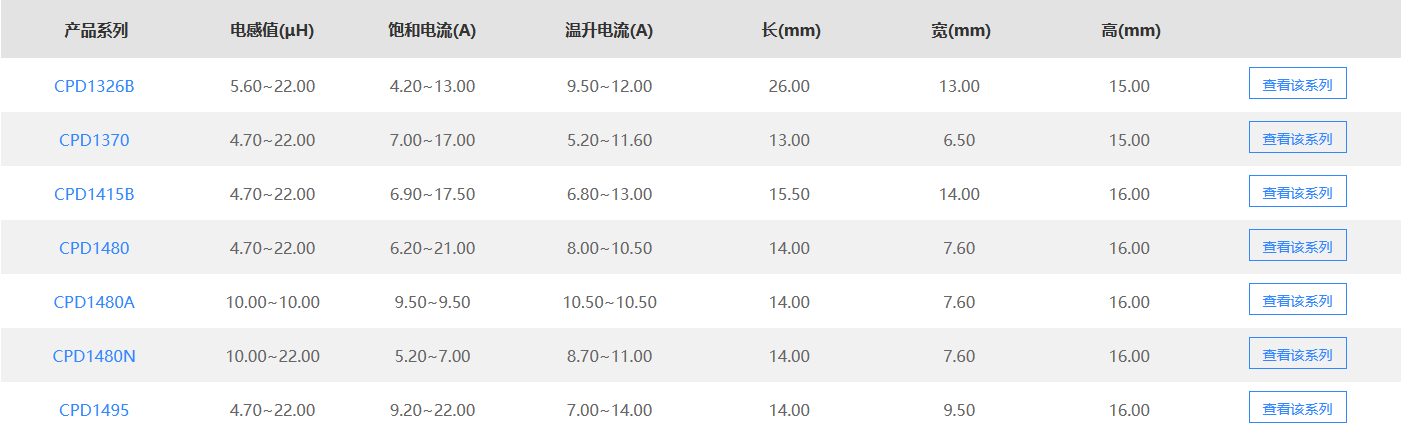

2.大电流数字功放电感CPD系列

科达嘉大电流数字功放电感CPD系列采用低损耗磁芯材质和耐高温铜线，高电感值，大电流，能实现大功率输出，高音质。产品采用磁屏蔽结构，抗电磁干扰（EMI）性能强。

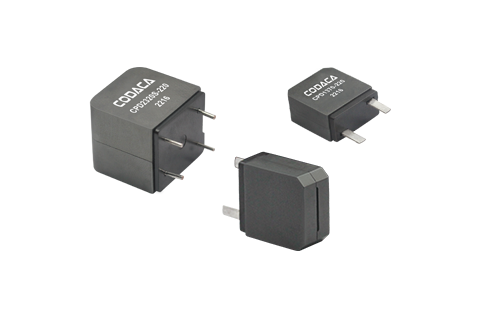

大电流数字功放电感CPD系列

3.大电流数字功放电感CPE系列

科达嘉大电流数字功放电感CPE系列采用组立式2合1设计，有效节省空间；产品采用低损耗磁芯材料和耐高温铜线，小体积，大电流，低磁损，温升电流及饱和电流受环境条件影响小。

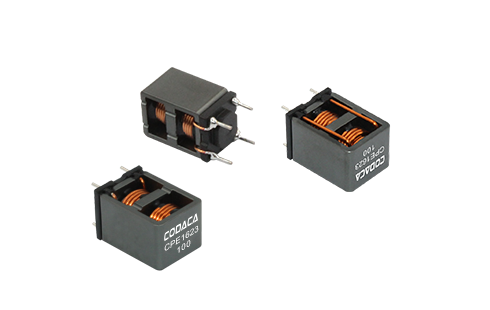

大电流数字功放电感CPE系列

4. 一体成型数字功放电感CSAD系列

科达嘉一体成型数字功放电感CSAD系列采用低损耗特性的合金磁粉芯设计，具有优异的软饱和特性，能处理高瞬态电流峰值；2合1低耦合结构设计，节省安装面积，同时大幅提升信噪比，降低谐波失真。磁屏蔽结构，抗干扰能力强。

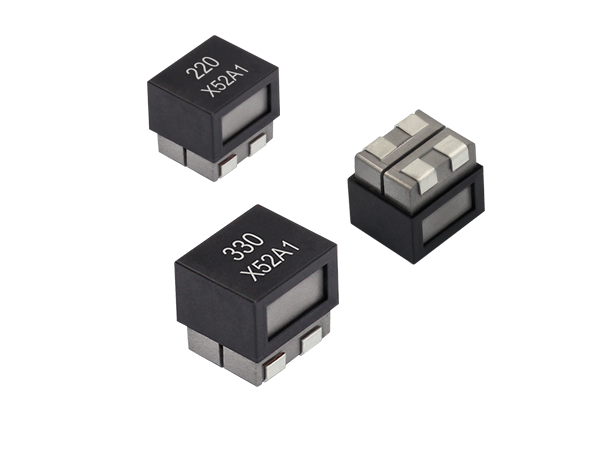

一体成型数字功放电感CSAD系列
