基于FPGA的开源摄影机--Axiom Camera

上学的时候特别想要一个相机，一直到现在都还没有自己理想中的机器，挺遗憾！

不过最近通过GPT推荐的项目了解了这世界上还有一个很伟大的开源项目-Axiom Camera-让你拥有一个自己的机器。这篇文章我们先介绍一下这个项目架构，然后怎么DIY，最后就是聊聊为什么这是个伟大项目。

介绍

AXIOM camera是由德国公司apertus°推出的一个模块化、开源的摄像机系统。它由一个核心模块和多个模块化组件组成，可根据用户的需要自定义组合搭配。该摄像机使用的是公共领域的软件和硬件技术，用户可以根据自己的需要选择不同的镜头、传感器和处理器，以满足不同的应用需求。

这个项目一共分成三个版本：AXIOM Beta 开发者套件、公版测试版(紧凑型)及公版测试版(扩展版)，目前前两个版本已完成设计和测试，最后扩展板还在前期设计阶段，可以关注官网查看最新进度。

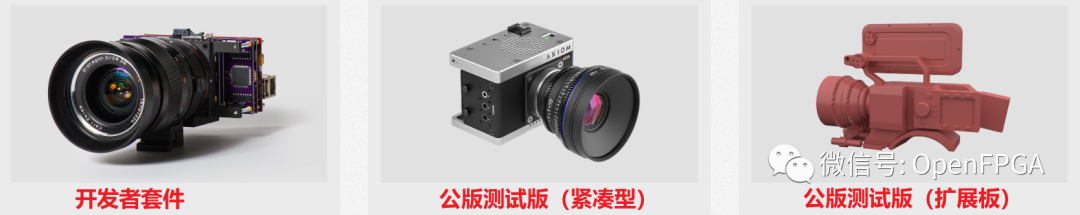

三种版本对比

最新版本开发中

项目架构

对于学习使用，我们重点关注AXIOM Beta 开发者套件，商用使用可以关注后两个版本，我们今天重点介绍怎么使用AXIOM Beta 开发者套件。

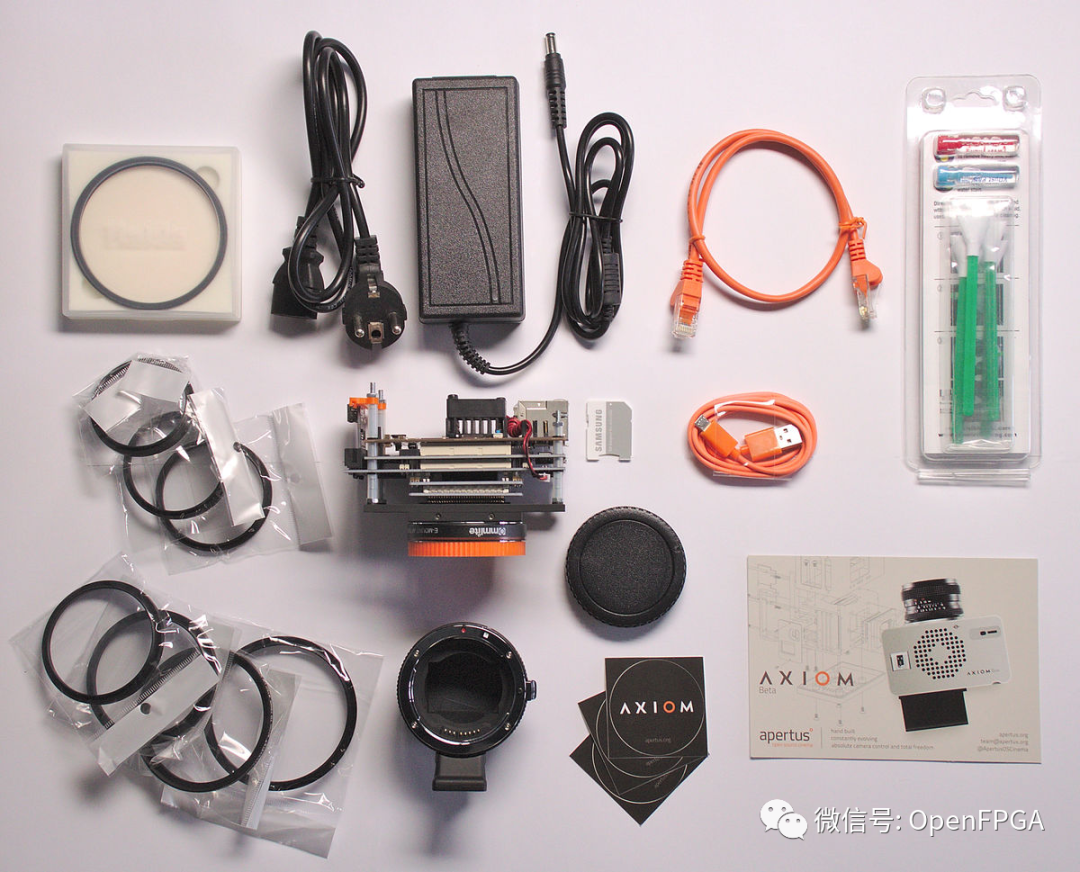

需要的物品如下：

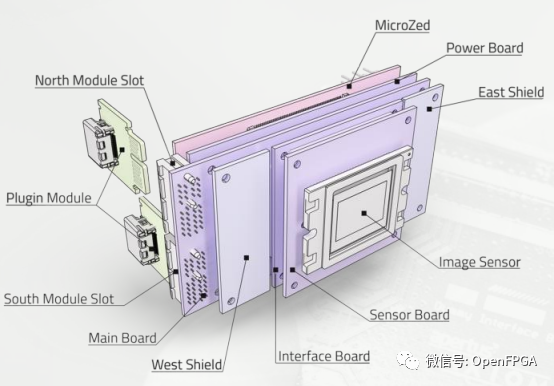

板子组装示意图如下：

板子组装示意图

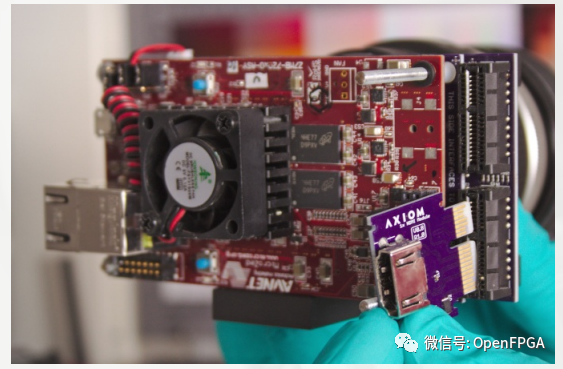

板子组装实物图

下面一一介绍一下主要的硬件：

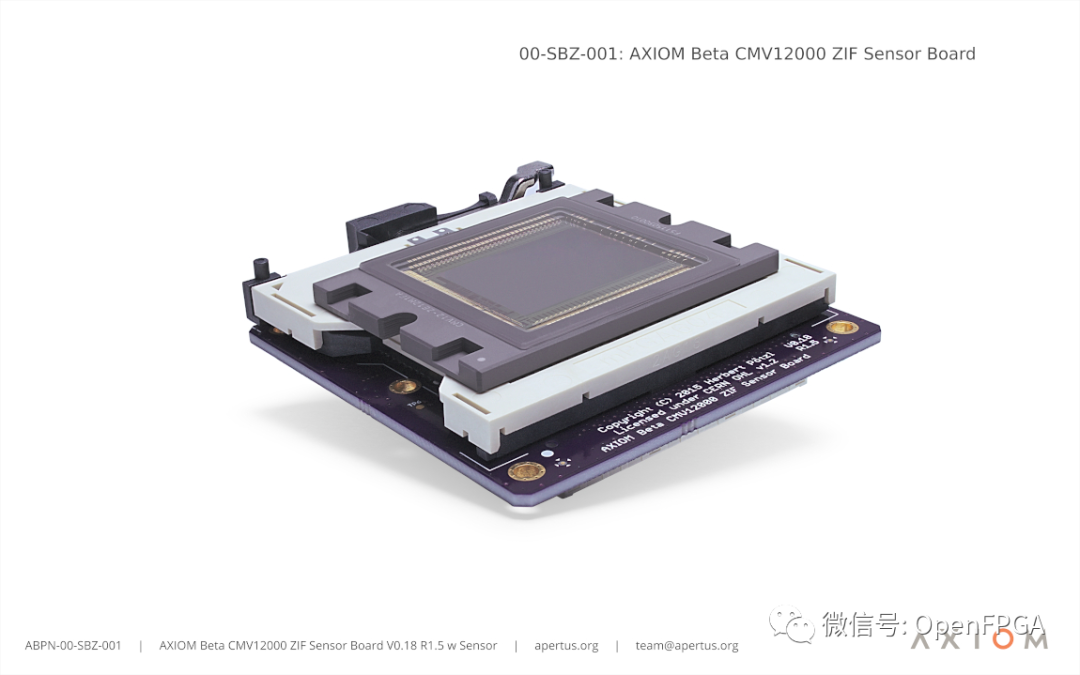

sensor板

sensor板子分为两个版本，带座子和不带座子的：

sensor参数：

CMOS

全局快门

APS-C/Super35直径

1200万像素（4096 x 3072）分辨率

每秒320帧（8位），分辨率降低时值越高，位深度越高时值越低

8、10或12位RAW输出

PLR HDR动态范围

5.5µm像素大小

硬件地址：

https://wiki.apertus.org/index.php?title=AXIOM_Beta_Sensor_CMV12000_v0.18_ZIF_R1.5

最新版本：R1.5

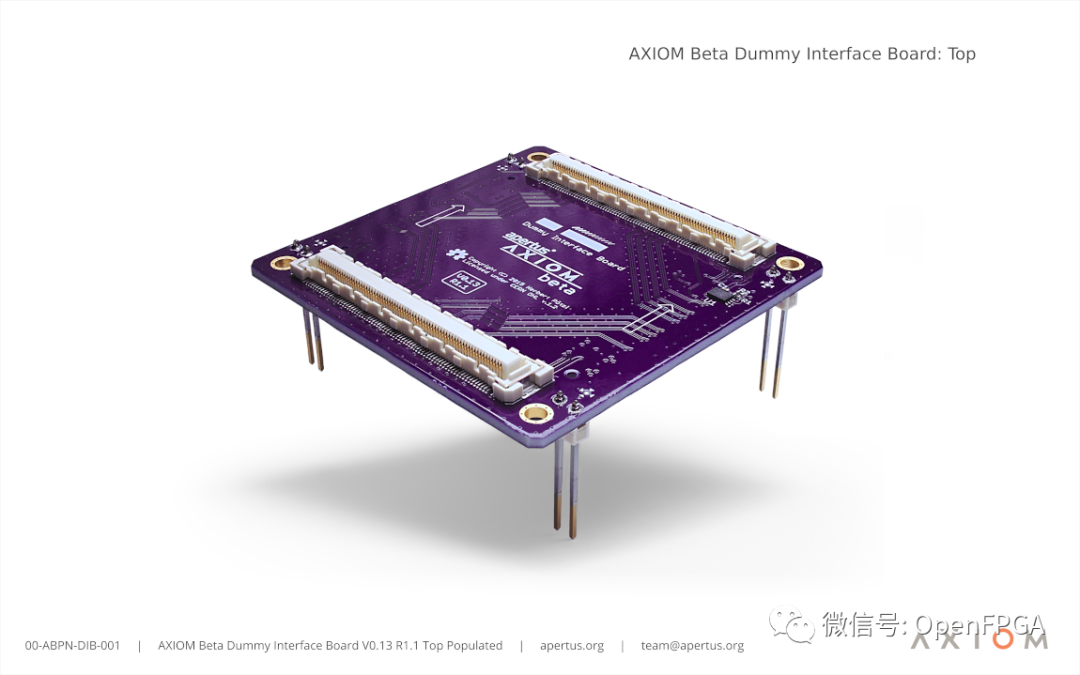

AXIOM Beta Interface (Dummy) 板

硬件地址：

https://wiki.apertus.org/index.php?title=Axiom_beta_interface_dummy_v0.13

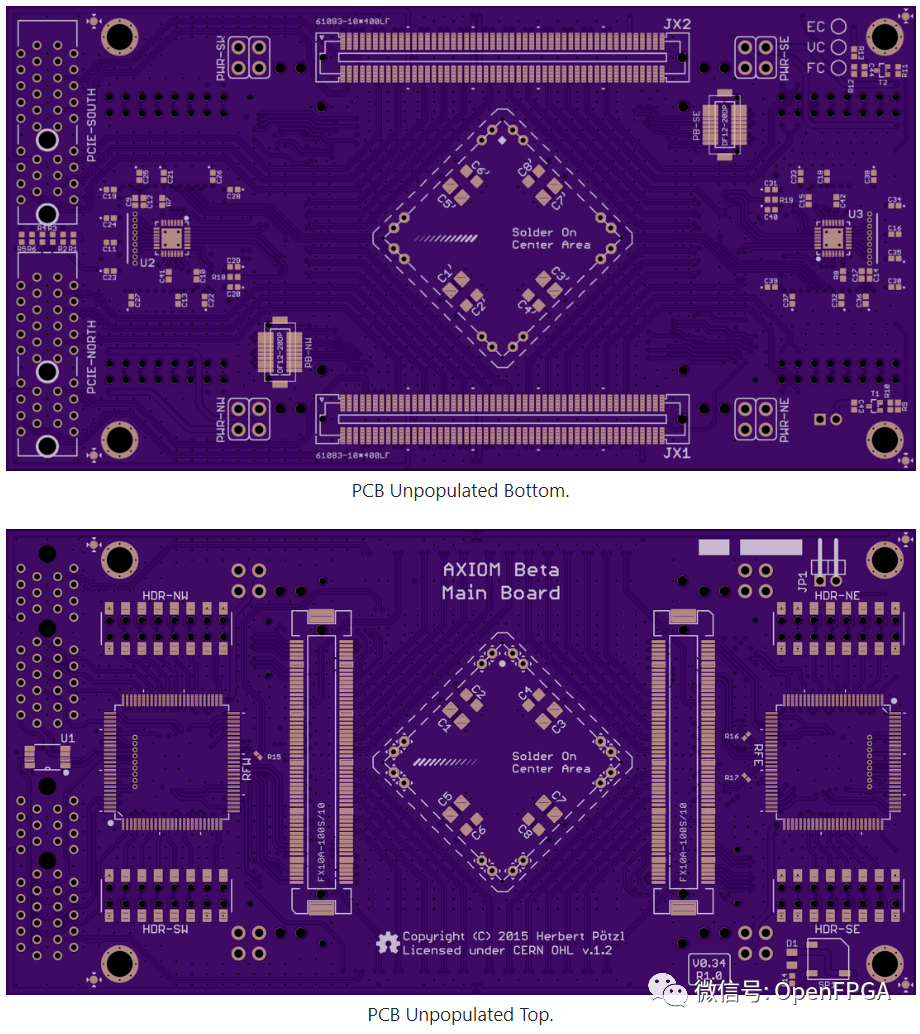

AXIOM Beta Main 板

硬件地址：

https://wiki.apertus.org/index.php?title=AXIOM_Beta_Main_Board_V0.38_R1.2&action=edit&redlink=1

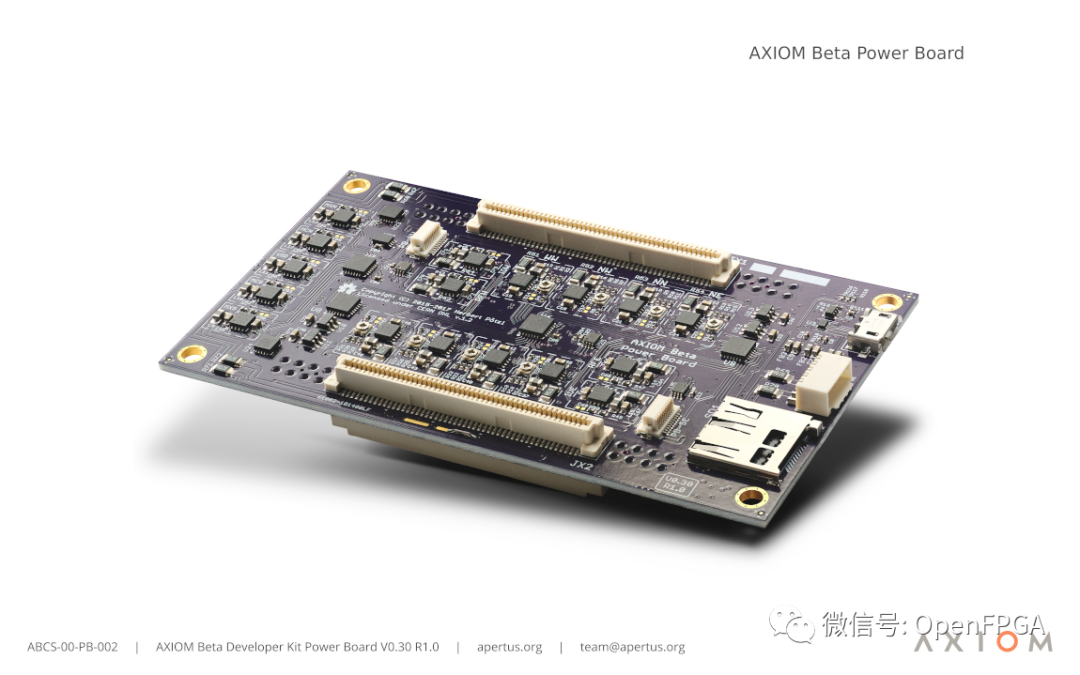

AXIOM Beta Power 板

硬件地址：

https://wiki.apertus.org/index.php?title=AXIOM_Beta_Power_Board_v0.30

Custom Modified MicroZed开发板

就是开发板，没什么好介绍的。

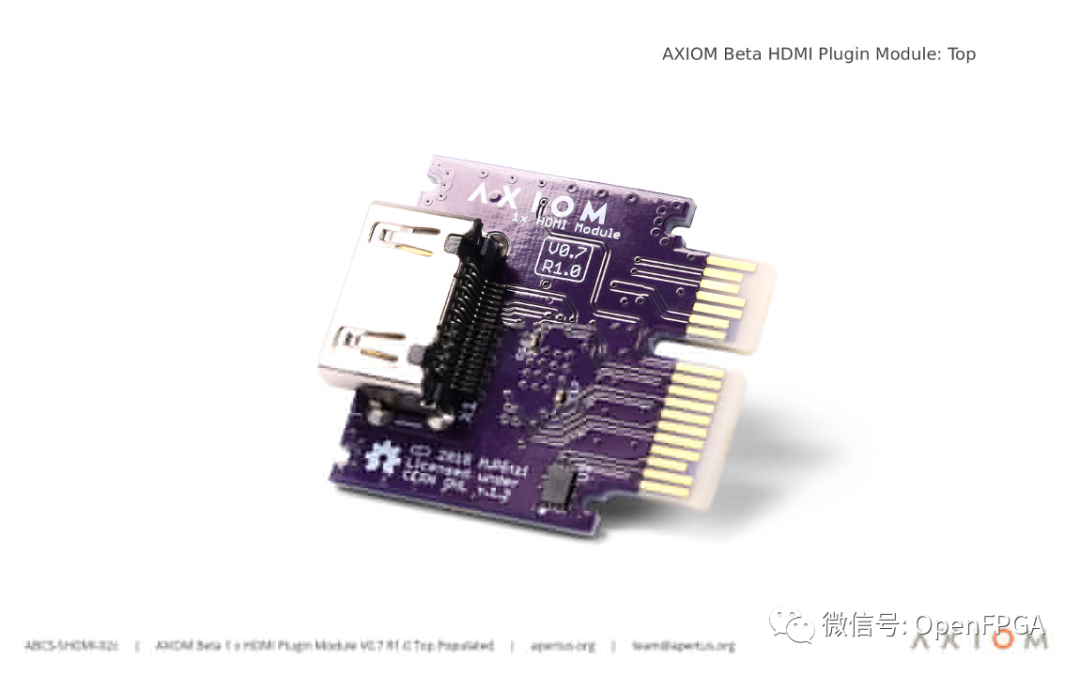

AXIOM Beta 1x HDMI Plugin Module

硬件地址：

https://wiki.apertus.org/index.php?title=Axiom_Beta_Plugin_Module_1x_HDMI_v0.8

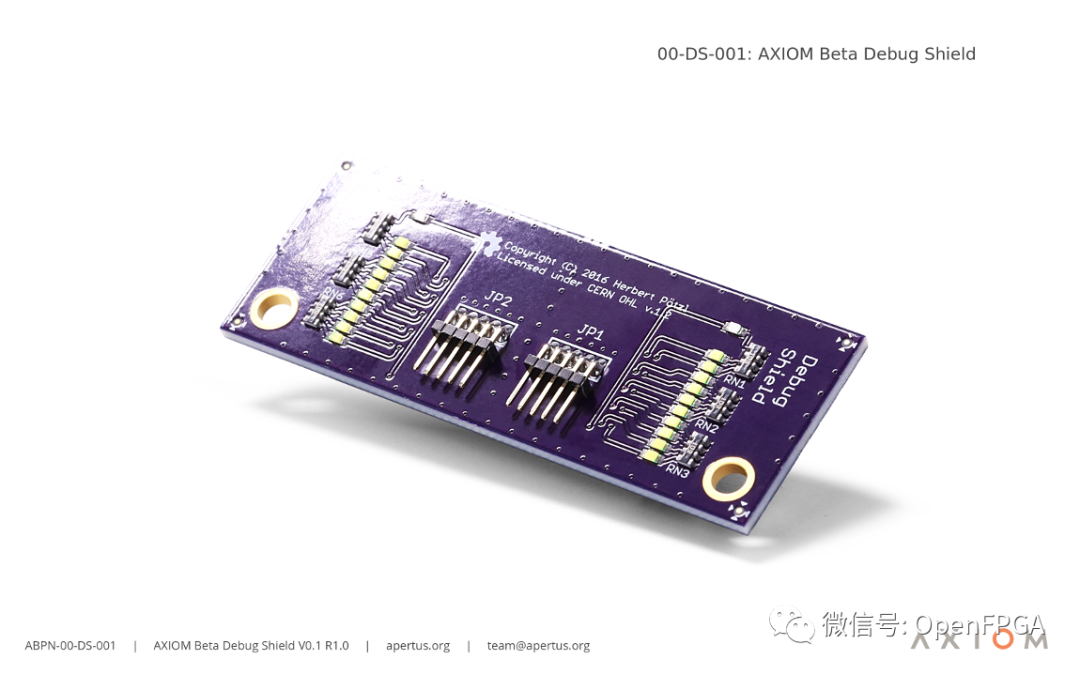

AXIOM Beta 1x PMOD Plugin Module & AXIOM Beta Debug Shield

https://wiki.apertus.org/index.php/AXIOM_Beta_Debug_Shield_V0.1_R1.0

https://wiki.apertus.org/index.php/AXIOM_Beta_Single_PMOD_V0.1_R1.1

两个调试用的，没什么特殊。

当然，还有SDI、USB版本的扩展板，上面只不过是常用版本。

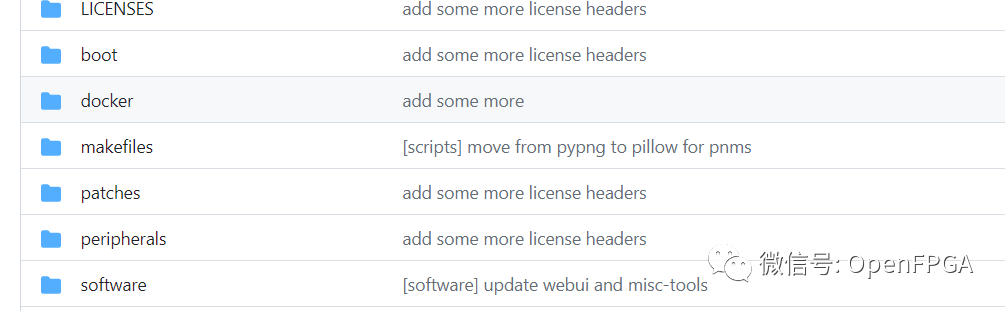

软件

https://github.com/apertus-open-source-cinema/axiom-firmware

整个软件基于Liunx运行，几个扩展板的驱动都已完成移植和验证。

项目地址

https://www.apertus.org/axiom-beta

https://github.com/apertus-open-source-cinema

总结

有些东西的伟大，不在于他的难度而是他带来的价值，而AXIOM camera项目的伟大之处在于它开创了一个全新的数字摄像机设计理念，旨在让用户在摄影和后期制作方面具有更大的自由和控制权。

开源和透明：AXIOM camera项目完全开源，用户可以查看每个组件的工作原理和源代码，这使得用户可以自由地修改和定制摄像机系统。此外，AXIOM camera还提供了非常详细的文档和教程，以帮助用户了解摄像机系统的各个方面。

可定制性：AXIOM camera是一个高度可定制的数字摄像机系统，用户可以根据自己的需求选择不同的传感器、镜头、处理器等组件，并将它们组合成自己的摄像机系统。这使得AXIOM camera成为一个非常灵活和适用于各种应用场景的数字摄像机平台。

高质量的视频输出：AXIOM camera使用了高质量的传感器和镜头，可以产生非常高质量的视频输出。此外，该项目还提供了一些高级的功能，例如RAW数据输出和支持高动态范围（HDR）等，这使得用户可以更加精细地控制视频制作过程，从而产生更高质量的视频。

促进数字影像的发展和创新：AXIOM camera项目的目标是鼓励和推动数字影像的发展和创新，让用户在摄影和后期制作方面具有更多的自由和控制权。这将鼓励人们尝试新的摄影和后期制作技术，并带来更多的创新和发展。

“不觉得这很酷吗?作为一名理工男我觉得这太酷了，很符合我对未来生活的想象，科技并带着趣味”。
