霍尔传感器在各个领域的应用

霍尔传感器的分类

霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。

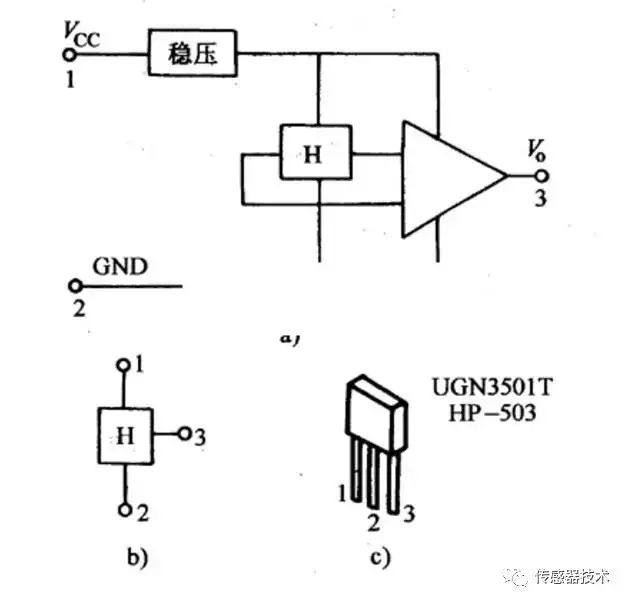

1）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。

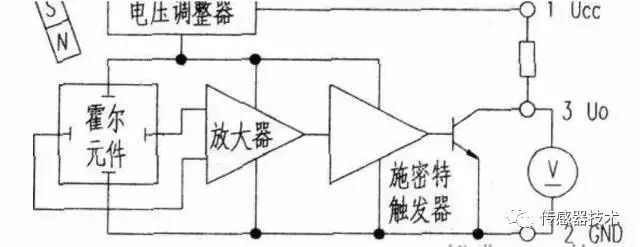

2）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

按被检测的对象的性质可将它们的应用分为:直接应用和间接应用。前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场。

霍尔传感器在各大领域的应用

按被检测的对象的性质可将它们的应用分为：直接应用和间接应用。前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，用这个磁场来作被检测的信息的载体，通过它，将许多非电、非磁的物理量。

例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电量来进行检测和控制。

（一）线性型霍尔传感器主要用于一些物理量的测量。

1．电流传感器：

由于通电螺线管内部存在磁场，其大小与导线中的电流成正比，故可以利用霍尔传感器测量出磁场，从而确定导线中电流的大小。

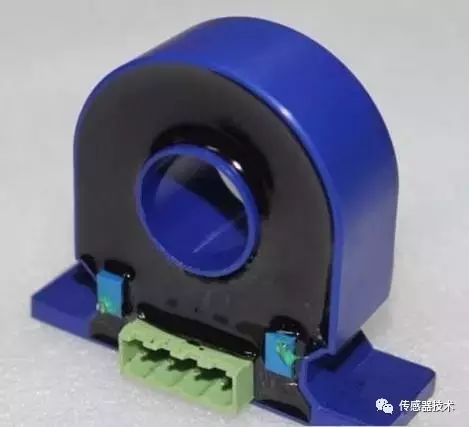

利用这一原理可以设计制成霍尔电流传感器。其优点是不与被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流传感。

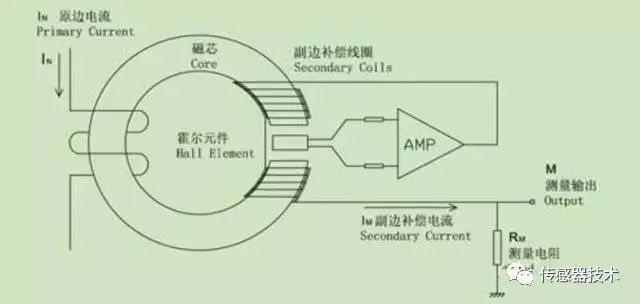

霍尔电流传感器工作原理如图所示：

标准圆环铁芯有一个缺口，将霍尔传感器插入缺口中，圆环上绕有线圈，当电流通过线圈时产生磁场，则霍尔传感器有信号输出。

2．位移测量：

如图所示：

两块永久磁铁同极性相对放置，将线性型霍尔传感器置于中间，其磁感应强度为零，这个点可作为位移的零点，当霍尔传感器在Z轴上作△Z位移时，传感器有一个电压输出，电压大小与位移距离大小成正比。

如果把拉力、压力等参数变成位移距离，便可测出拉力及压力的大小，如下图所示，是按这一原理制成的力矩传感器。

（二）开关型霍尔传感器主要用于测转数、转速、风速、流速、接近开关、关门告知器、报警器、自动控制电路等 。

1．测转速或转数：

如下图所示：

在非磁性材料的圆盘边上粘一块磁钢，霍尔传感器放在靠近圆盘边缘处，圆盘旋转一周，霍尔传感器就输出一个脉冲，从而可测出转数（计数器），若接入频率计，便可测出转速。

如果把开关型霍尔传感器按预定位置有规律地布置在轨道上，当装在运动车辆上的永磁体经过它时，可以从测量电路上测得脉冲信号。根据脉冲信号的分布可以测出车辆的运动速度。

2．各种实用电路：

开关型霍尔传感器尺寸小、工作电压范围宽，工作可靠，价格便宜，因此获得极为广泛的应用。
