车用传感器解析及各类传感器图解

传感器是能够感受规定的被测量并按一定规律转换成可用输出信号的器件或装置的总称，通常被测量是非电物理量，输出信号一般为电量。

当今世界正面临一场新的技术革命，这场革命的主要基础是信息技术，而传感器技术被认为是信息技术三大支柱之一，一些发达国家都把传感器技术列为与通信技术和计算机技术同等位置。

随着现代科学发展，传感技术作为一种与现代科学密切相关的新兴学科也得到迅速的发展，并且在工业自动化测量和检测技术、航天技术军事工程、医疗诊断等学科被越来越广泛地利用，同时对各学科发展还有促进作用。

今天给大家分别展示汽车传感器和其他各类传感器动图，让大家读懂各种传感器工作原理。

传感器的特点包括：微型化、数字化、智能化、多功能化、系统化、网络化。它是实现自动检测和自动控制的首要环节。传感器的存在和发展，让物体有了触觉、味觉和嗅觉等感官，让物体慢慢变得活了起来。

通常根据其基本感知功能分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类。

1 各种传感器原理（动图40张）

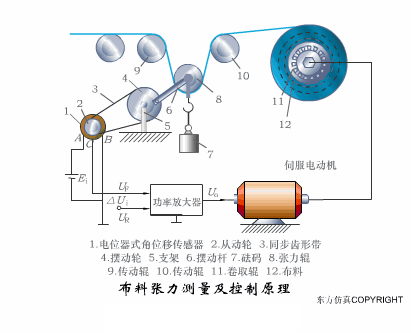

1.布料张力测量及控制原理

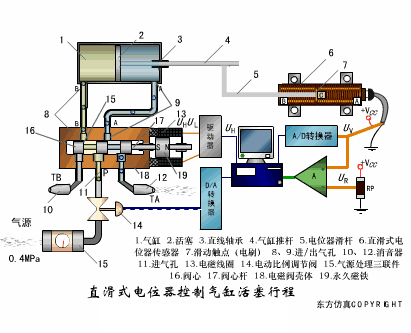

2.直滑式电位器控制气缸活塞行程

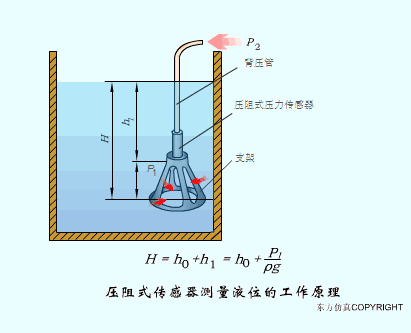

3.压阻式传感器测量液位的工作原理

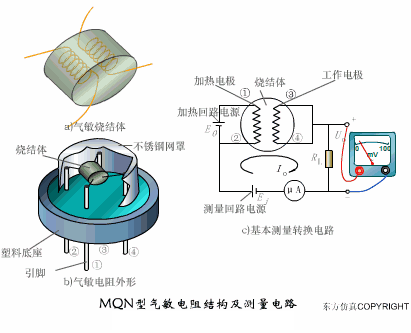

4.MQN型气敏电阻结构及测量电路

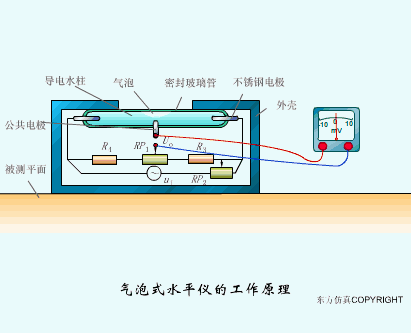

5.气泡式水平仪的工作原理

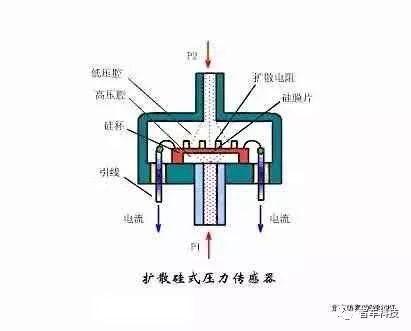

6.扩散硅式压力传感器

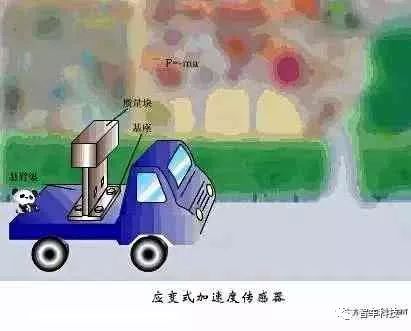

7.应变加速度感应器

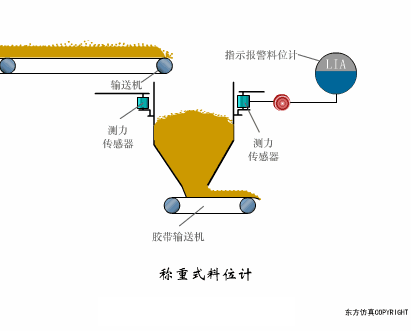

8.称重式料位计

9.电子皮带秤重示意图

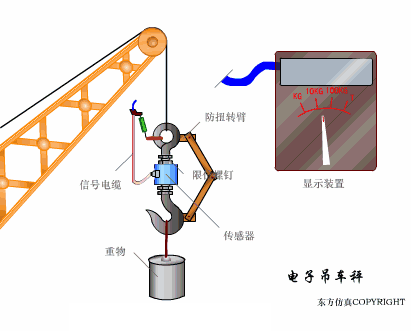

10.电子吊车秤

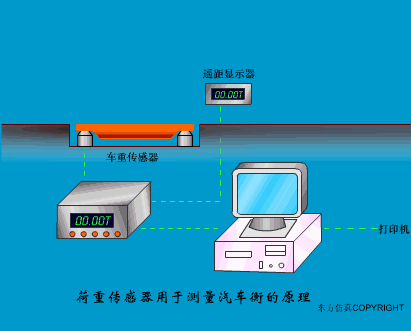

11.荷重传感器用于测量汽车衡的原理

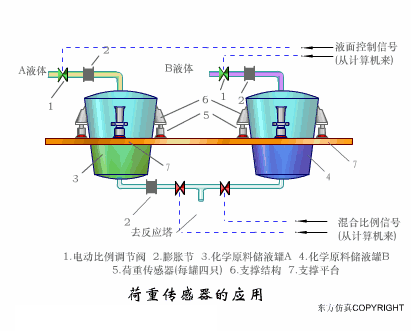

12.荷重传感器的应用

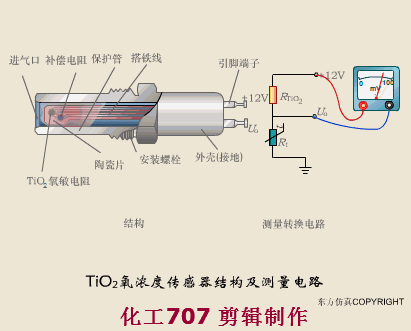

13.TiO2氧浓度传感器结构及测量电路

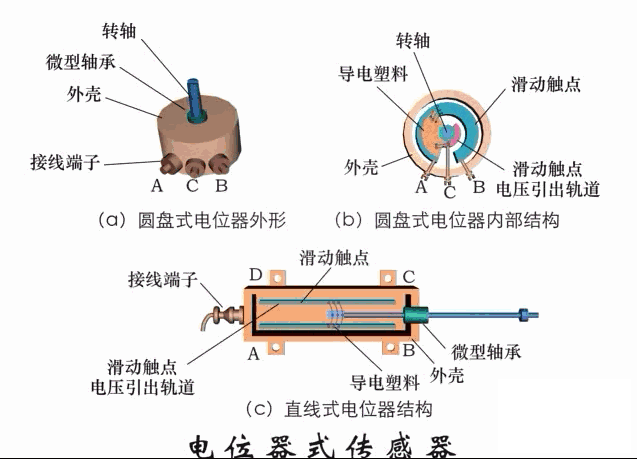

14.电位器式传感器

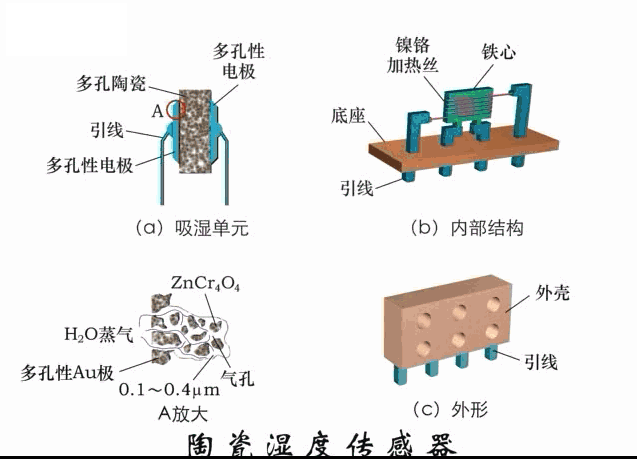

15.陶瓷湿度传感器

16.多孔性氧化铝湿敏电容原理

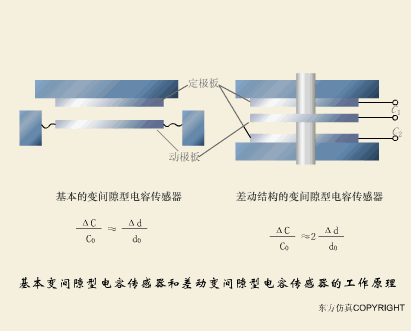

17.基本变间隙型电容传感器

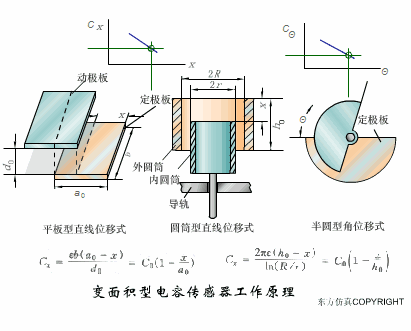

18.变面积型电容传感器工作原理

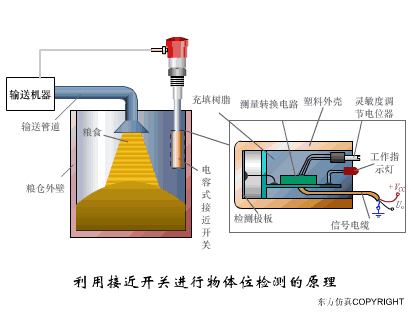

19.利用接近开关进行物体位检测的原理

20.光柱显示编码式液位计原理

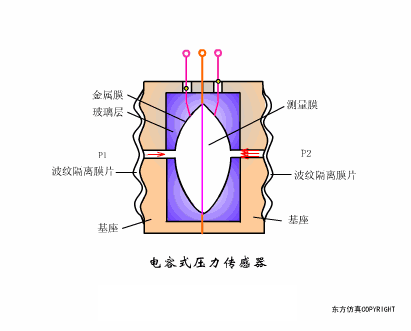

21.电容式压力传感器

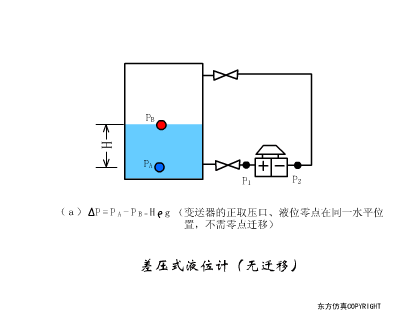

22.差压式液位计a

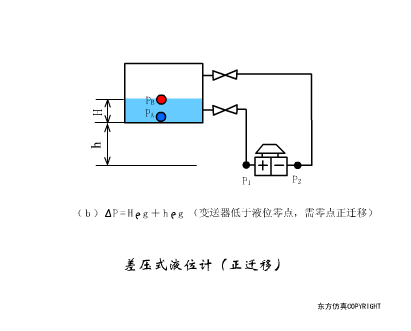

23.差压式液位计b

24.差压式液位计c

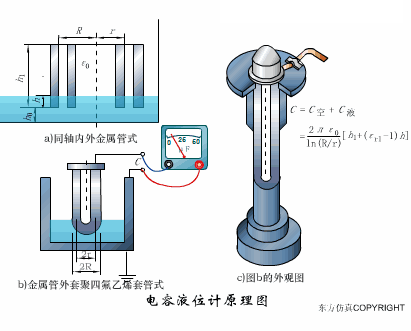

25.电容液位计原理图

26.电容测厚仪

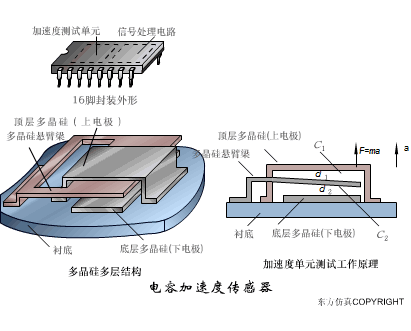

27.电容加速度传感器

28.电容式油量表原理

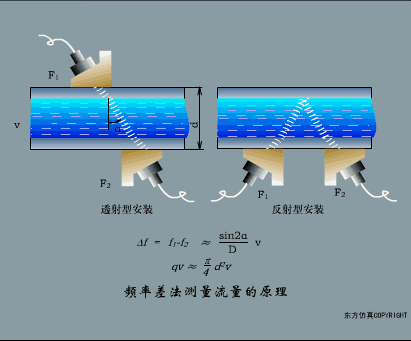

29.频率差法测量流量的原理

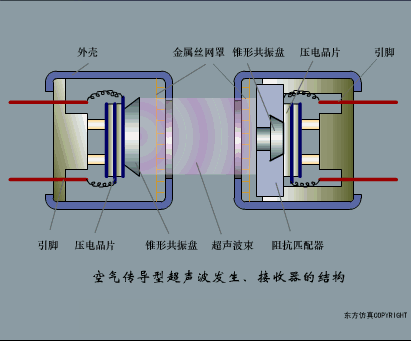

30.空气传导型超声波发生、接收器的结构

31.超声波应用的两种类型

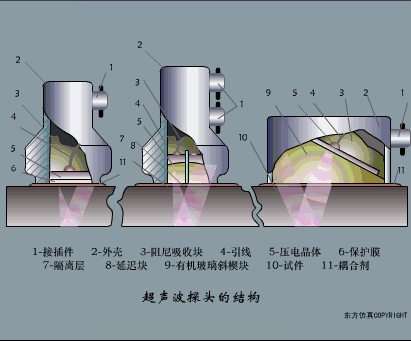

32.超声波探头的结构

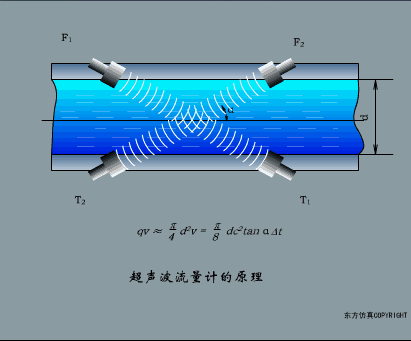

33.超声波流量计的原理

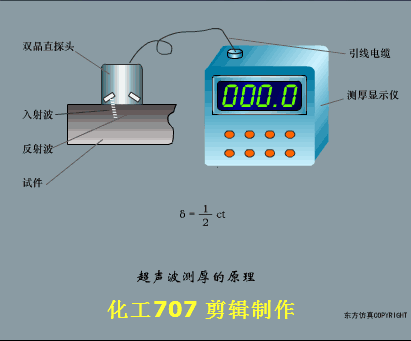

34.超声波测厚的原理

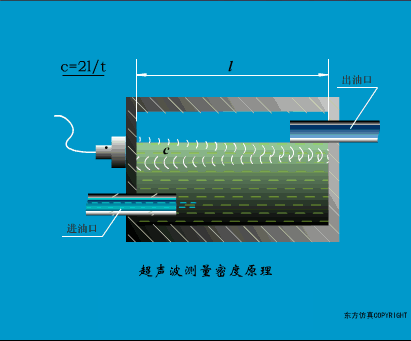

35.超声波测量密度原理

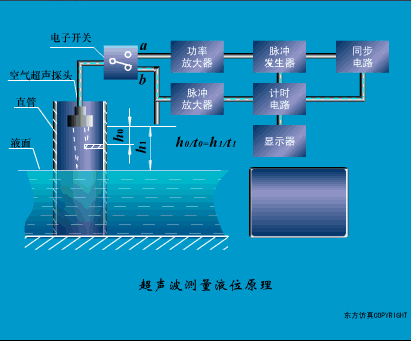

36.超声波测量液位原理

37.超声防盗报警器

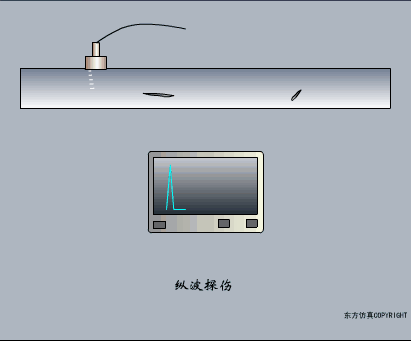

38.纵波探伤

39.横波探伤

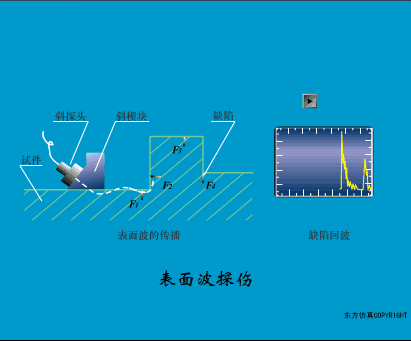

40.表面波探伤

2 车用传感器简介

空气流量传感器

空气流量传感器是将吸入的空气转换成电信号送至电控单元（ECU），作为决定喷油的基本信号之一。根据测量原理不同，可以分为旋转翼片式空气流量传感器、卡门涡游式空气流量传感器、热线式空气流量传感器和热膜式空气流量传感器四种型式。前两者为体积流量型，后两者为质量流量型。主要采用热线式空气流量传感器和热膜式空气流量传感器两种。

里程表传感器

在差速器或者半轴上面的传感器，来感觉转动的圈数，里程表传感器一般用霍尔，光电两个方式来检测信号，其目的利用里程表记数可有效的分析判断汽车的行驶速度和里程，因为半轴和车轮的角速度相等，已知轮胎的半径，直接通过里程参数来计算。在传动轴上设计两个轴承，大大减轻了运行中的力距，减少了摩擦力，增强了使用寿命；由原来的动态检测信号改为齿轮运转式检测信号；由原来直插式垂直变速箱改为倒角式接口变速箱。里程表传感器插头一般是在变速箱上，有的打开发动机盖可以看到，有的要在地沟操作。

机油压力传感器

是指集微型传感器、执行器以及信号处理和控制电路、接口电路、通信和电源于一体的微型机电系统。常用的有硅压阻式和硅电容式，两者都是在硅片上生成的微机械电子传感器。一般情况上，我们通过机油压力传感器来检测汽车的机油向内的机油还有多少，并将检测到的信号转换成我们可以理解的信号，提醒我们还有多少机油，或者还可以走多远，甚至是提醒汽车需要加机油了。

水温传感器

它的内部是一个半导体热敏电阻，温度愈低，电阻愈大；反之电阻愈小，安装在发动机缸体或缸盖的水套上，与冷却水直接接触。从而侧得发动机冷却水的温度。电控单元根据这一变化测得发动机冷却水的温度，温度愈低，电阻愈大；反之电阻愈小。电控单元根据这一变化测得发动机冷却水的温度，作为燃油喷射和点火正时的修正号。就是我们可以通过发动机水温的温度了解汽车运行的状态，停止或者运动，或者运动的时间有多长等。

ABS传感器

在制动活塞旁边（卡制动碟的卡钳，里面是制动活塞），ABS工作就是保证制动活塞和制动碟不卡死，保证它们处于滑动摩擦和静摩擦的边缘。大多由电感传感器来监控车速，abs传感器通过与随车轮同步转动的齿圈作用， 输出一组准正弦交流电信号，其频率和振幅与轮速有关.该输出信号传往ABS电控单元（ECU），实现对轮速的实时监控。

节气门位置传感器

节气门位置传感器安装在节气门上，用来检测节气门的开度。它通过杠杆机构与节气门联动，进而反映发动机的不同工况。此传感器可把发动机的不同工况检测后输入电控单元（ECU），从而控制不同的喷油量。它有三种型式：开关触点式节气门位置传感器，线性可变电阻式节气门位置传感器、综合型节气门位置传感器。

曲轴位置传感器

曲轴位置传感器也称曲轴转角传感器，是计算机控制的点火系统中最重要的传感器，其作用是检测上止点信号、曲轴转角信号和发动机转速信号，并将其输入计算机，从而使计算机能按气缸的点火顺序发出最佳点火时刻指令。曲轴位置传感器有三种型式：电磁脉冲式曲轴位置传感器、霍尔效应式曲轴位置传感器、光电效应式曲轴位置传感器。曲轴位置传感器型式不同，其控制方式和控制精度也不同。曲轴位置传感器一般安装于曲轴皮带轮或链轮侧面，有的安装于凸轮轴前端，也有的安装于分电器。

碰撞传感器

也称安全气囊传感器，按照用途的不同，分为触发碰撞传感器和防护碰撞传感器。触发碰撞式用于检测碰撞时的加速度变化，并将碰撞信号传给气囊电脑，作为气囊电脑的触发信号；防护碰撞式它与触发碰撞式串联，用于防止气囊误爆。
