9块9的TOF测距模块可对物体进行精确的距离测量

XL5300 TOF测距模块该传感器可对物体进行精确的距离测量而不受物体颜色、反射率和纹理的影响，为市场上的微型ToF 传感提供了紧凑的解决方案。

1 XL5300 TOF测距模块产品介绍

XL5300 TOF测距模块产品概述

XL5300TOF直接飞行时间（dToF）传感器采用单模块封装设计，集成了单光子雪崩二极管 （SPAD）接收阵列以及VCSEL激光发射器。该传感器可对物体进行精确的距离测量而不受物体颜色、反射率和纹理的影响，为市场上的微型ToF 传感提供了紧凑的解决方案。利用自主研发的 SPAD 和独特的 ToF 采集与处理技术，XL5300TOF 可实现最大 4 米的精确距离测量，快速测距频率可达 90 Hz。

该传感器内置了基于直方图的算法，能够对玻璃罩进行校准并补偿污渍或污染物，从而实现稳定可靠 的运行。其采用了亚纳秒光脉冲和特殊的人眼安全控制电路，符合 1 类人眼安全标准的要求。该传感器通 过窄带滤光片和内置的阳光抑制算法将环境光噪声降到最低，可用于室外阳光环境下的距离测量。测量数 据及系统配置信息通过 I2C 快速模式通信接口进行传输。该传感器易于系统集成，使用单电源供电，且不需要额外的光学元件。

XL5300 TOF测距模块产品特点

• 全集成系统级封装模块
– 尺寸：10 mm * 16 mm
– 940 nm VCSEL 激光发射器

• 测距方法

– 直接飞行时间测量

– 直方图算法

– 参考 SPAD

• 测距特性

– 距离：最大 4 m

– 测距频率：最大 90 Hz

– 测量精度：±4%

– 距离与置信度反馈

• 光学特性

– 1 类激光产品

• 片上补偿

– 环境光抑制

– 玻璃罩校准

– 玻璃罩污渍动态补偿

• 易于集成

– 单电源供电

– 系统级封装设计

– I2C 通信接口

• 工作电压：3.2 V ~ 3.6 V

• 工作温度：-20℃ ~ 70℃

• I2C 接口：最大 1 MHz ，地址：0xd8

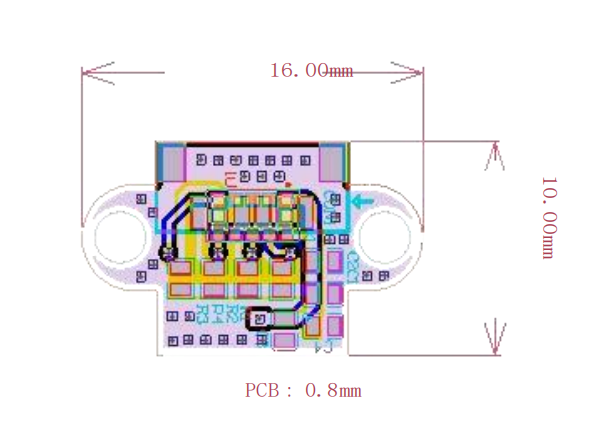

XL5300 TOF测距模块 产品尺寸图



2 XL5300 TOF测距模块应用场景

XL5300TOF 可实现最大 4 米的精确距离测量，快速测距频率可达 90 Hz。常应用于以下场景。

• 激光检测自动对焦（LDAF）
• 接近感应 • 避障与防撞
• 1D 手势识别
• 低功耗系统运行时的物体检测
• 智能手机/平板
• 车载导航等领域
• 台灯
• 摄像头快速聚焦辅助
• 人员经过、闯入检测
•无人机定高、避障

XL5300 TOF全集成系统级封装模块，利用自主研发的 SPAD 和独特的 ToF 采集与处理技术，可实现最大 4 米的精确距离测量。易于系统集成，使用单电源供电，且不需要额外的光学元件。
