SUB1GHz高集成度无线收发芯片-DP4301

DP4301是一款高性能低功耗的单片集成收发机，工作频率可覆盖200MHz~1000MHz，该芯片集成了射频接收器、射频发射器、频率综合器、GFSK调制器、GFSK解调器等功能模块。通过SPI接口可以对输出功率、频道选择以及数据包格式进行灵活配置，并且内置CRC、FEC、自动应答和自动重传机制，可以大大简化系统设计并优化性能。

DP4301支持TX/RX开关控制和天线分集开关控制以扩展链路范围和提高性能。芯片内部集成低功耗的32KHz振荡器，可实现自动唤醒功能以降低整体方案的功耗。

功能特点：

频率范围200 MHz --1000MHz，支持230/408/433/470/868/915频段
接收灵敏度： -112dBm@10Kbps
最大输出功率： +20dBm
调制方式： FSK，GFSK
数据率：2.4kbps---200kbps
支持SPI接口
自动应答及自动重传
快速频道切换，支持跳频算法
支持RSSI功能
天线分集和T/R开关控制
自动频率控制（AFC）
自动增益控制（AGC）
低工作电压：1.9V~3.6V
28引脚 5*5 QFN 封装

应用领域：

智能抄表
工业传感器及无线工控设备
无线游戏设备
遥感勘测
安防系统
智能运动设备
智能电视遥控器
无线标签
无线门禁
安防系统
智慧农业
遥控装置
无线玩具

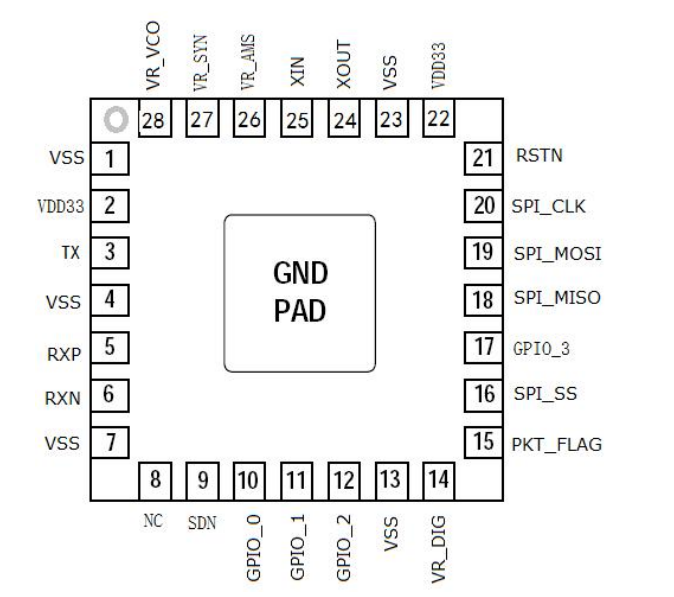

引脚图
