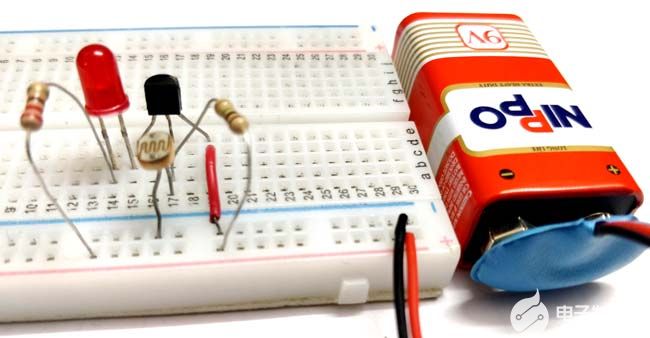

分享一个简单的锁孔照明器件电路

有时，当我们晚上回到家时，很难解锁门锁，因为由于黑暗，我们无法找到钥匙孔。因此，为了摆脱这个问题，市场上有许多锁孔照明设备。但是我们也可以使用LDR轻松制作一个。在这里，我们将根据外面的黑暗自动控制锁孔灯，钥匙孔灯在外面黑暗时自动打开，当它变亮时关闭。它不仅会关闭或打开，而且它的亮度将根据外面的光线条件进行调整。

对于这个钥匙孔光电路，我们需要一个光传感器来检测光线状况，并需要一些电路来控制光传感器。我们使用LDR（光相关电阻器）根据光强度和用于开关的晶体管进行控制。

所需组件：

电阻器 47K， 390欧姆

面包板

发光二极管

电池 5V

LDR

BC547 晶体管

连接线

在详细介绍之前，我们将首先了解LDR和NPN晶体管BC547。

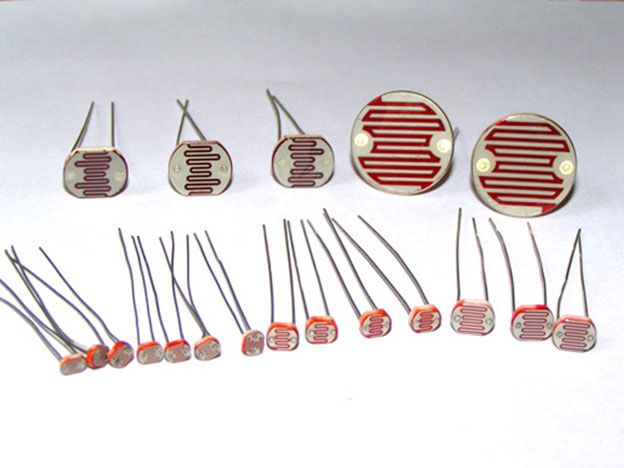

LDR（光相关电阻器）：

LDR 是光相关电阻器。LDR由半导体材料制成，使其具有光敏特性。有很多类型，但有一种材料很受欢迎，那就是硫化镉（CdS）。这些LDR或光敏电阻器的工作原理是“光导率”。现在这个原理说的是，每当光落在LDR表面（在这种情况下）时，元件的电导就会增加，或者换句话说，当光落在LDR表面时，LDR的电阻就会下降。LDR电阻降低的这一特性之所以得以实现，是因为它是表面使用的半导体材料的特性。我们已经在项目后面给出的“项目工作”中解释了电路中LDR的需求。

我们之前使用LDR制作了许多电路，这些电路使用LDR根据需要使灯光自动化。使用LDR的最常见电路是黑暗检测器。

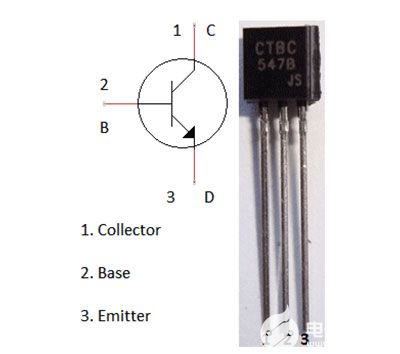

NPN 晶体管 （BC547）

在这里，我们使用NPN晶体管BC547作为开关。当NPN晶体管的基极没有施加电压时，它保持OFF状态，集电极和发射极之间不会有电流流动，因此它将充当开路开关。现在，当小电压（通常为0.7伏）施加到NPN晶体管的基极时，它开始导通，从集电极到发射极的电流将开始流动，在这种情况下，它将充当闭合开关。

BC547 允许 100mA 的最大电流流过集电极引脚，输入电流限值为 5mA 至基极引脚以进行偏置。当基极引脚保持接地时，晶体管移动到反向偏置状态并且不通过它传导电流（这是截止点），当电源提供给基极引脚时，它开始通过发射极传导到集电极（这是饱和点）。通过集电极-发射极和基极-发射极的正常电压范围分别为200和900mV。

NPN晶体管也可用作增益值为110至800的放大器。

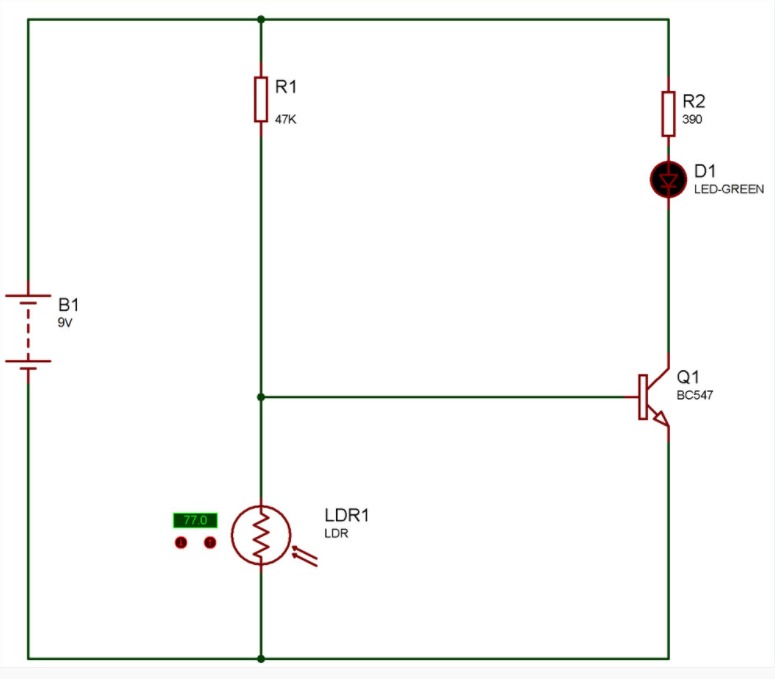

电路图：

钥匙孔灯电路的工作原理：

按照电路图连接电路后，您可以将电路固定在任何锁的钥匙孔中。如果LDR上空较暗，则LDR的电阻增加，如果是亮的，LDR的电阻减小。在该电路中，我们正在制作一个使用1兆欧电阻和LDR的分压器电路，并将其输出提供给BC547 NPN晶体管的基端。

当LDR电阻增加（这意味着黑暗）时，BC547的基极端子变为高电平，这允许电流流过集电极流向发射极，因此LED打开。如果LDR电阻降低（这意味着明亮），则基极端子变低，LED熄灭。

因此，如果我们晚上回家，我们会发现钥匙孔灯自动打开，因为外面很黑，我们可以很容易地找到钥匙孔并打开门。
