倾斜传感器开关电路分析

倾斜传感器是一种在电路倾斜超过一定角度时打开和关闭电路的传感器。它可用于防倾斜设备、报警电路和许多 DIY 项目。有不同类型的倾斜传感器模块，用于感测倾斜的模块可以有一个球形开关或汞开关。在这个电路中，我们使用基于水星的倾斜传感器。

所需材料

汞开关/倾斜传感器

BC547-NPN 晶体管

蜂鸣器

发光二极管

电阻 - 220 欧姆

电池 9v

面包板

连接线

电路图

倾斜传感器

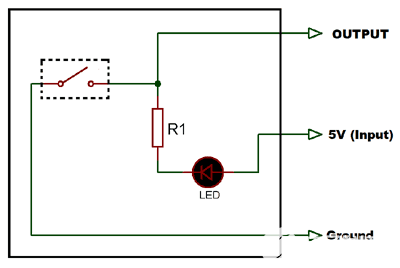

这是一个基于水星开关的倾斜传感器模块，在倾斜时在其输出引脚上发出高电平。它需要一个 5V 的直流输入。它是一个由输入、接地和输出组成的三端子设备。它有一个由两个电极和液体汞球组成的玻璃管。液态汞球在向特定方向倾斜时关闭并打开电路。模块的工作和内部结构如下：

内部结构

倾斜传感器的工作原理

情况 1：未倾斜

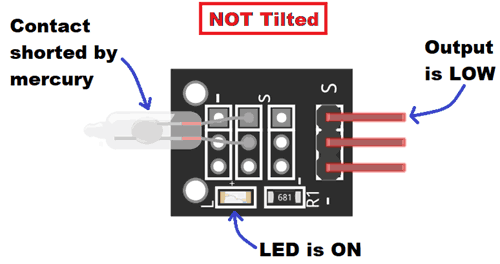

最初，当它处于下图所示的未倾斜位置时，由于液汞通过连接两个电极来完成电路，因此输出低。当输出为低电平时，板载 LED 保持亮起。

案例1：倾斜

当它向特定方向或角度倾斜时，液态汞会断开金属电极之间的接触，电路会断开。因此，在这种情况下，我们获得高输出，板载 LED 熄灭。

倾斜传感器电路的工作原理：

最初，倾斜传感器开关处于闭合状态，这意味着输出为低电平。现在，根据电路，倾斜传感器的输出被馈送到晶体管BC547的基极。每当传感器倾斜到某个角度或倾斜时，输出就会变高并触发NPN晶体管进入ON状态。当晶体管导通时，通过集电极到发射极的电流开始流动，连接到集电极端子的LED和蜂鸣器打开。

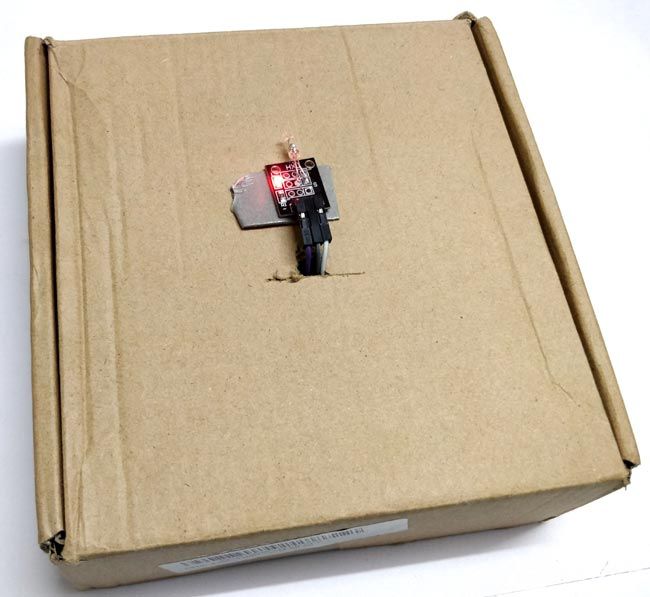

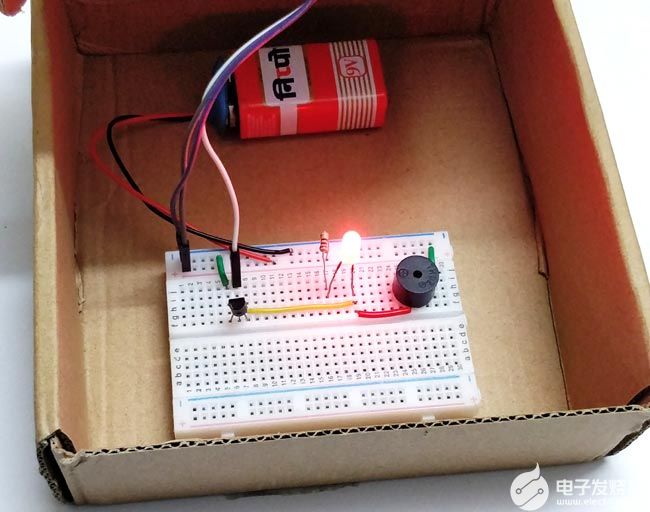

为了演示倾斜传感器的工作原理，我们安排了一个盒子。电路放置在盒子内，倾斜传感器放置在盒子顶部。因此，每当打开盒子时，传感器都会倾斜，LED 和蜂鸣器打开。这可以是很酷的爱好项目，如防盗箱、报警箱或秘密文件箱。
