手持振弦VH501TC采集仪

便携式手持设备面板的设计与其他工业设备的主要区别在于具有便携性和可操作性。通过人机进行操作能够对手握区域、外部接口区域、显示和操作区域进行接触，同时,手持检测设备的外观设计还要能够与人体结构相契合，达到手持的舒适度等。如手持振弦VH501TC，在工程监测振弦传感器时就很方便快捷，连接上传感器，立即读取到数据，每个测点检测时就能快速及时处理。下面看看如何连接传感器的规则。

手持振弦VH501TC采集仪传感器分类

一.振弦与温度传感器

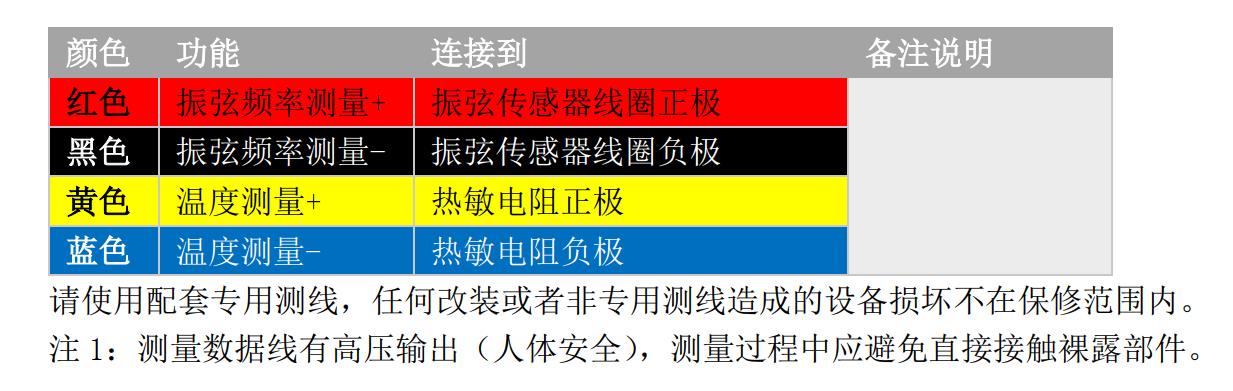

振弦传感器和温度传感器(NTC)均为无源传感，不需要连接电源线。 根据前述“设备组成和接口定义” 用对应颜色的鳄鱼夹分别连接振弦传感器线圈和温度传感器两端即可。传感器连接后，屏幕自动显示实时的测量结果。一般情况下，设备配套传感测线为一根 4 芯线，红黑线连接振弦线圈，另外两根连接温度传感器。

4 线制振弦传感器：红黑线连接振弦线圈，另外两根连接温度传感器。

3 线制振弦传感器： 红黑线连接振弦线圈， 蓝色线不使用， 黄色线连接温度传感器。

2 线制振弦传感器：红黑线连接振弦线圈， 黄、 蓝线不使用。

在实时数据窗口左下角，用百分比形式显示了当前正在测量的振弦传感器的信号质量，应在信号幅值和信号质量均较高时记录或者存储数据，必要时切换激励方法以得到最优的信号质量(详见“振弦传感器激励方法修改” 小节)。

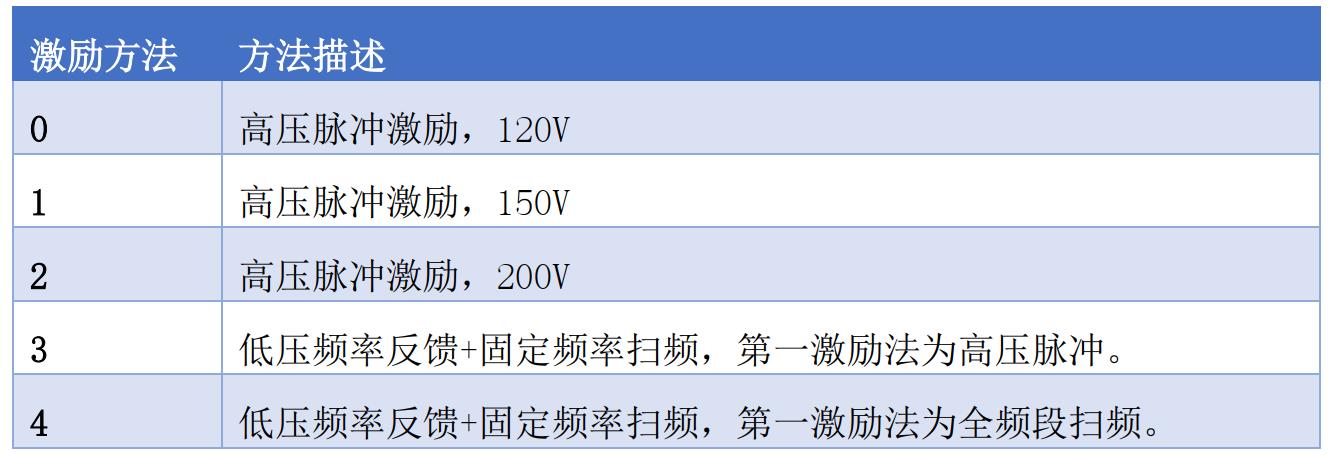

手持振弦VH501TC采集仪传感器激励方法

二.电压与电流传感器

电压和电流传感器均为有源传感器，使用时需要连接电源线。

4 线制电压传感器： 红色、黑色连接到传感器的电源正、负极，传感器的信号输出负极连接黑色线，传感器的信号输出正极连接黄色线。

3 线制电压传感器： 红色、黑色连接到传感器的电源正、负极，传感器的信号输出连接黄色线。

4 线制电流传感器： 红色、黑色连接到传感器的电源正、负极，传感器的信号输出负极连接黑色线，传感器的信号输出正极连接蓝色线。

3 线制电流传感器： 红色、黑色连接到传感器的电源正、负极，传感器的信号输出连接蓝色线。

2 线制电流传感器： 红色连接到传感器的电源正极，蓝色线连接到传感器负极。
