激光位移传感器测量水面高度方案

激光位移传感器测量水面高度方案(选用产品：ZLDS100)

应用背景

对于某些水利模型需要测量水面，而纯净透明的水面是无法直接进行位移测量的，垂直照射的激光束可以透过水面直接照射到容器底部，这时我们需要进行一些辅助手段去测量。

解决方案

针对于静态的水面，我们可以在水面漂浮一个不透明的悬浮物，让激光点落在悬浮物上，这是其中一个方法;另一个方法是给透明的水进行染色，选择乳白色的溶液为最佳，这样激光就可以在水面发生漫反射，这个是针对于动态的水面。当然，假如能够在动态水面上通过一定方式将不透明悬浮物位置基本固定在传感器的激光照射范围内的话，动态水面也同样可以通过加悬浮物的方式来测量。

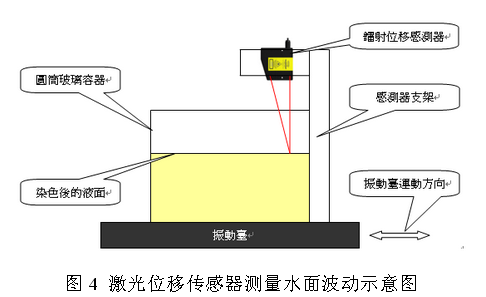

下方图片为激光位移传感器ZLDS100测量水面波动示意图，振动台上圆筒玻璃容器内装有一定量的水，往水里加入乳白色溶液并搅拌均匀，传感器支架固定在筒壁上，激光位移传感器固定在液面的正上方确保其可以垂直入射到液面上。当振动台以固定频率在水平方向上做往复运动时，容器里的液面会产生波动，而经过染色处理的液面是可以用激光位移传感器来进行波动测量的。

ZLDS10X系列低成本定制激光位移传感器，是具有数字集成一体化结构及众多高性能指标的点激光传感器，在测位移等各领域广泛应用。具有0.01%高分辨率，0.05%高线性度，160KHz高响应、IP67高防护等级和可同步等。同时，它的工作温度范围宽，特别适合工业环境下的高精度应用。

各型号特点：

ZLDS100 低成本订制各种尺寸：0.01%高分辨率，0.05%高线性度，160KHz高响应，可适应各种恶劣环境。

ZLDS101 远距离测量：0.01%高分辨率，0.05%高线性度，2.5米大量程。

ZLDS102 低成本：0.02%高分辨率，0.1%高线性度，性价比最高。

产品除标准系列外，还可根据用户的特殊需要定制。
