MH253霍尔效应传感器的特点及应用说明

MH253（高频低压微功耗全极性霍尔）；MH253霍尔效应传感器是一种温度稳定，耐应力的开关。通过利用斩波器稳定的动态偏移消除功能，可以实现卓越的高温性能。这种方法降低了通常由器件过成型，温度依赖性和热应力引起的偏移电压。 MH253在单个硅芯片上包含以下器件：稳压器，霍尔电压发生器，小信号放大器，斩波器稳定，施密特触发器，漏极开路输出和推挽输出驱动器；利用CMOS制造工艺可充分利用低功耗优势-电压要求，元件匹配，非常低的输入失调误差以及较小的元件几何形状。 MH253的工作温度有两种选择（E或者K）。有着SOT23（SO）贴片型封装选择，或TO-92S（UA）引脚型封装。软件包类型为无卤素版本，已通过第三方实验室的验证。

特点：

1.电压2.5V~6V

2.待机电流2.6mA

3.高灵敏度——60高斯

4.封装SOT23、TO-92S

5.温度范围E（-40°C~85°C）、K（-40°C~125°C）

6.高频率；高静电保护

应用领域：

1.智能跳绳计数（智能跳绳机）

2.蓝牙耳机

3.小家电

4.美容产品

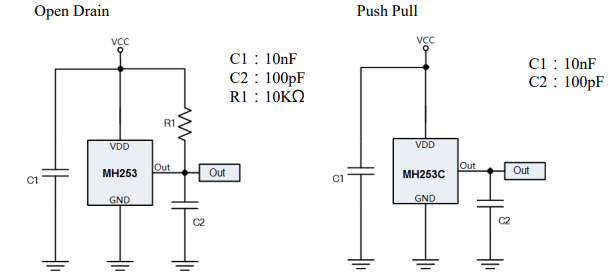

mh253电路图

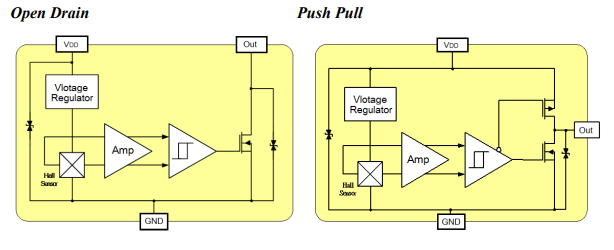

Mh253功能图

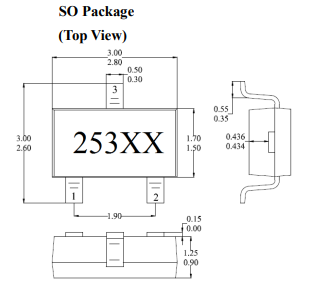

mh253封装图
