倒车雷达超声波传感器的工作原理

以超声波传感器为核心构成的倒车雷达又称为泊车辅助系统，是汽车停车的一种安全辅助装置。

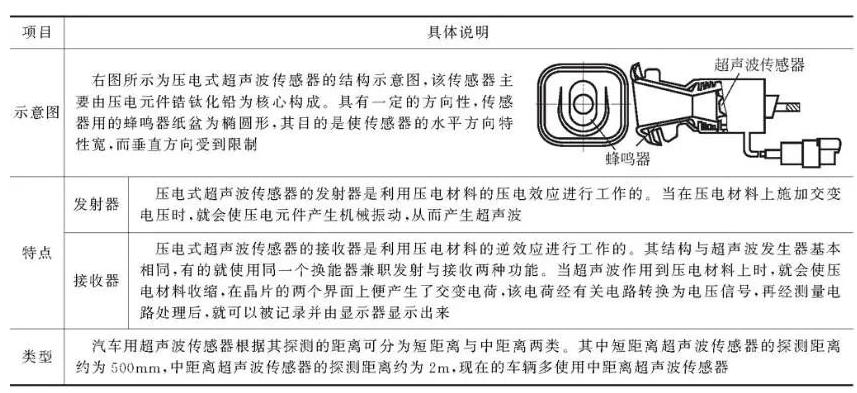

（1）倒车雷达超声波传感器的结构、特点与类型

超声波传感器俗称超声波换能器或超声波探头，有压电式、磁致伸缩式、电磁式等多种类型，但汽车上使用的主要为压电式超声波传感器，倒车雷达超声波传感器的结构、特点与类型。

（2）倒车雷达超声波传感器的安装位置与原理框图

超声波传感器俗称探头，是整个倒车系统中的最核心部件，其作用是发出（发射）及接收超声波信号。

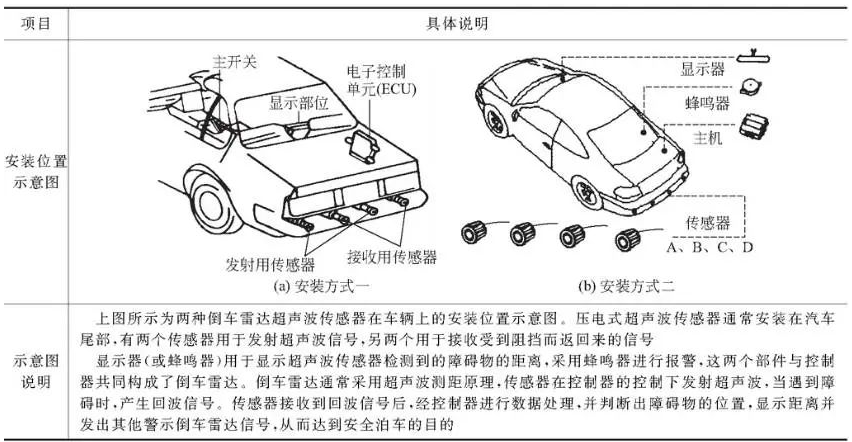

① 超声波传感器的安装位置

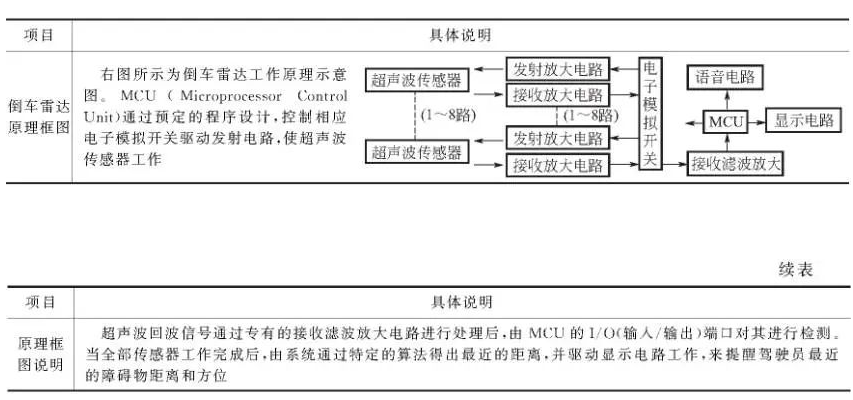

② 超声波传感器的原理框图

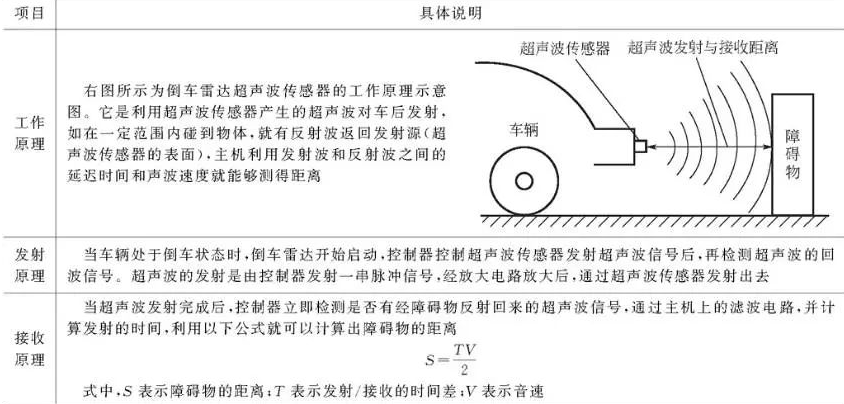

（3）倒车雷达超声波传感器的工作原理

以超声波传感器为核心构成的倒车雷达能以声音或更为直观地显示告知驾驶员周围障碍物的情况，解除驾驶员倒车时左右探视所引起的困扰，提高倒车安全性，倒车雷达超声波传感器的工作原理。

（4）倒车雷达超声波传感器的特性参数

倒车雷达超声波传感器的频率目前常用的有40kHz、48kHz、58kHz等。特性参数主要为工作频率、性能与高度、仰角关系。

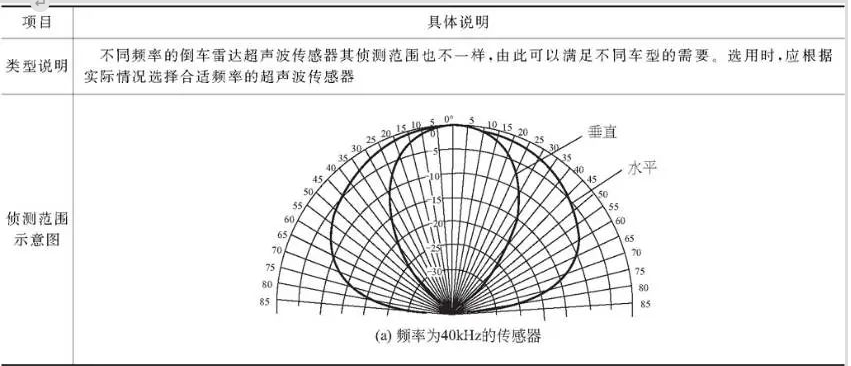

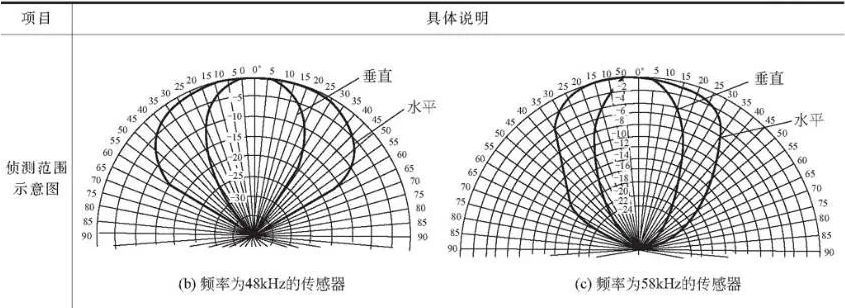

① 倒车雷达超声波传感器的工作频率特性

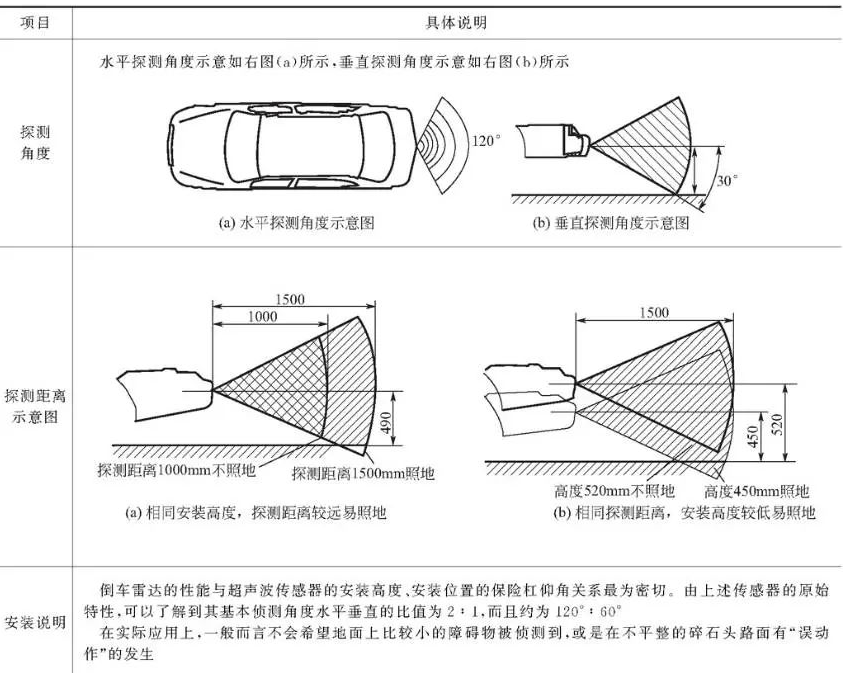

② 倒车雷达超声波传感器的性能与高度、仰角关系

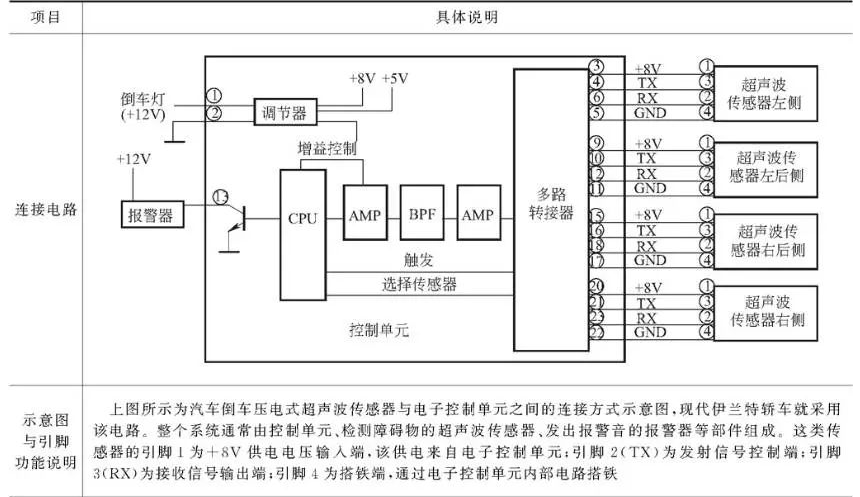

（5）压电式超声波传感器的连接方式与引脚功能

超声波传感器实质上是一种可逆的换能器件，它既可以把电振荡的能量转换为机械振荡形成超声波，又可以把接收到的超声波能量转换为电振荡，控制单元之间的连接方式与引脚功能。

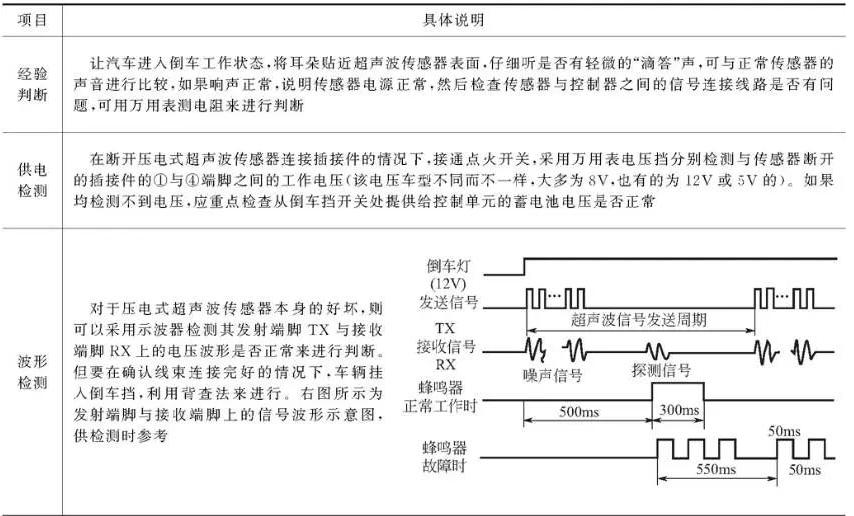

（6）压电式超声波传感器的通用检测与维修方法

对压电式超声波传感器的检测方法较多，既可以利用其本身的故障诊断模式（通常采用蜂鸣器提示音进行提示）进行故障诊断，也可以采用检测的方法进行判断，检测、判断压电式超声波传感器好坏的方法。
