基于CC2530(ZigBee设计)的温度报警器

​

目录

1. 功能介绍

2. 硬件接线介绍

2.1 DS18B20温度传感器

2.2 ESP8266 WIFI模块

3. 案例代码

3.1 QT设计的上位机

3.2 B节点DS18B20代码

3.3 协调器-ESP8266代码

1. 功能介绍

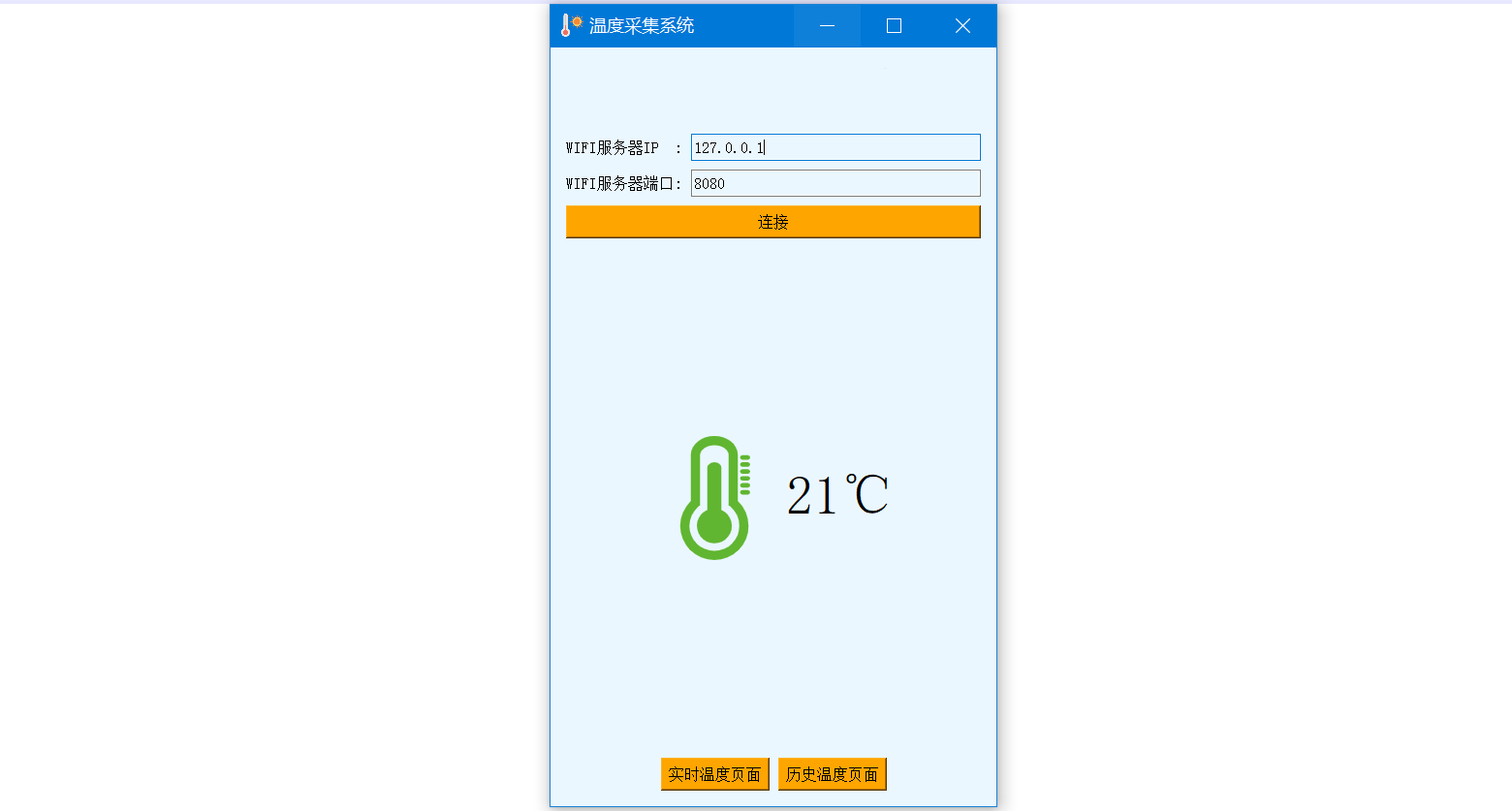

这是基于CC2530设计的远程温度报警器，通过CC2530终端检测环境温度上传给手机APP实时显示。

一共有两块CC2530开发板，这里就分别称为A板(当做协调器)、B板(当做温度节点)，A板上接了ESP8266 WIF模块，用于与手机APP之间通信。B板上接了DS18B20 温度传感器模块，用于给A板传递检测的温度，A板收到DS18B20的温度之后，发送给手机APP显示。APP上位机采用Qt框架设计，支持跨平台，Android、windows、IOS、Linux都可以编译运行安装。

​编辑

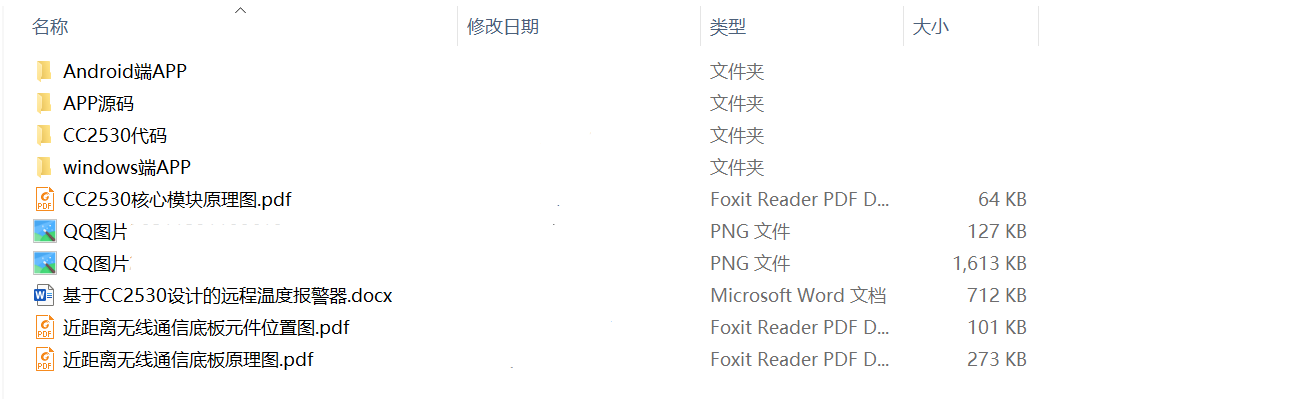

资料包里包含:

2. 硬件接线介绍

2.1 DS18B20温度传感器

作为B节点的CC2530开发板上接了DS18B20温度传感器,采集温度传递给A节点。

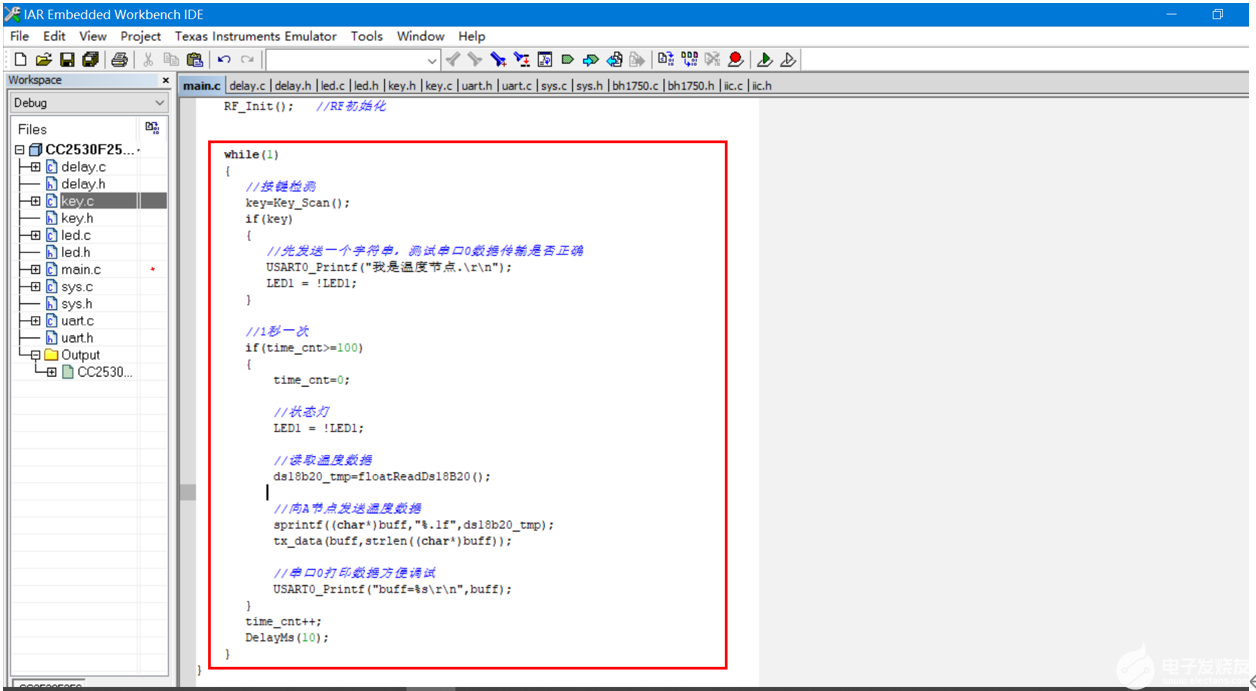

这是B节点的程序，在主函数1秒采集一次DS18B20温度数据，然后传递给A节点。

2.2 ESP8266 WIFI模块

作为A节点协调器的CC2530开发板用到了2个串口：

（1）串口0—作为常规调试串口，可以向串口调试助手打印调试信息。

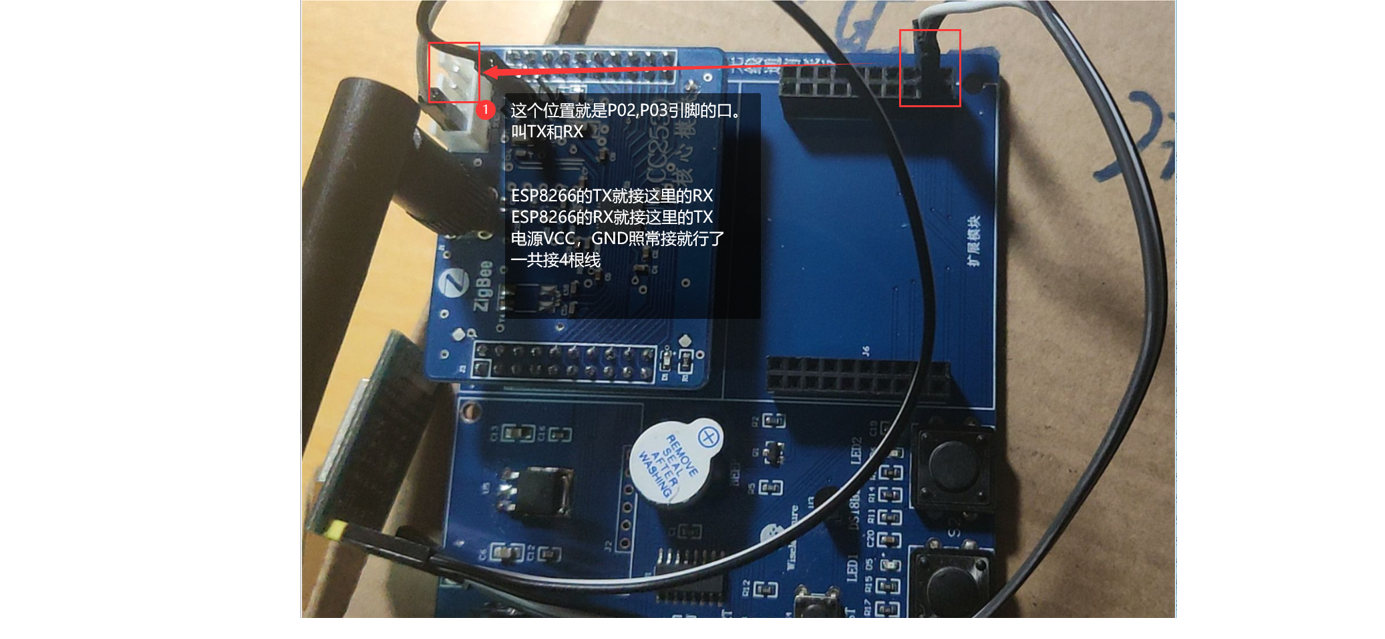

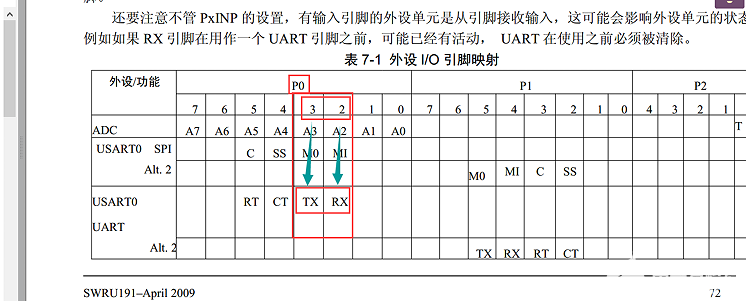

（2）串口1—连接ESP8266 WIFI，进行通信。 P0.4,P0.5用作串口

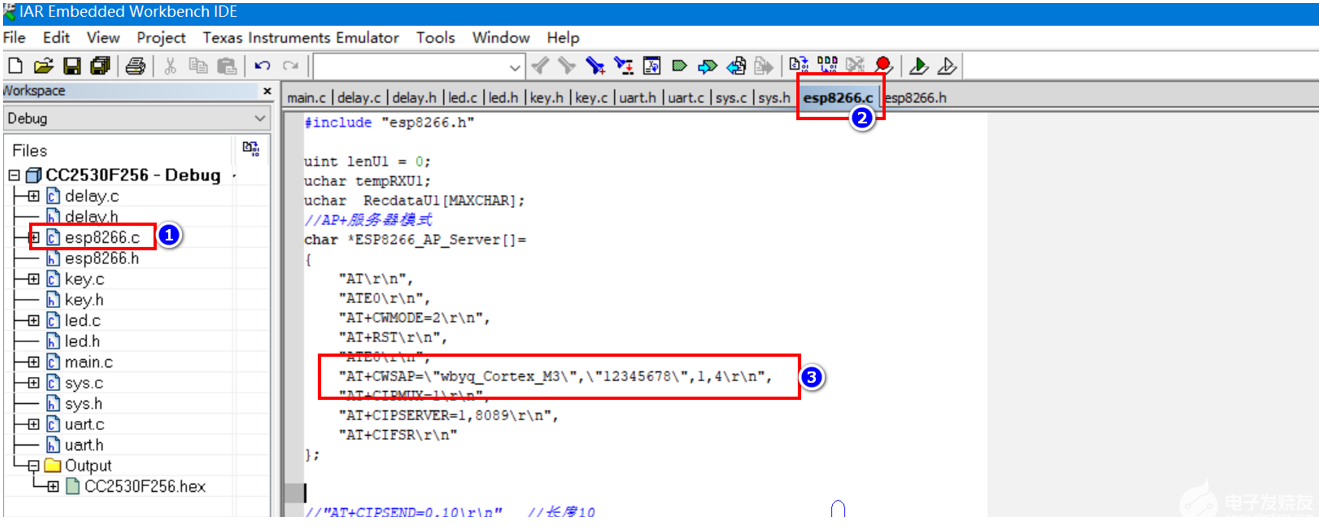

上面这张图是代码的截图，设置ESP8266的AP热点名称和密码。 把ESP8266接线接好之后，在把程序下载进去。 正常情况下，ESP8266就会创建一个名称为” wbyq_Cortex_M3” 的热点，连接密码为”12345678”, 这是打开手机APP搜索这个WIFI名称，然后连接即可，连接上了，打开专用的手机APP，点击连接服务器，然后就可以收到ESP8266发送过来的温度数据了。

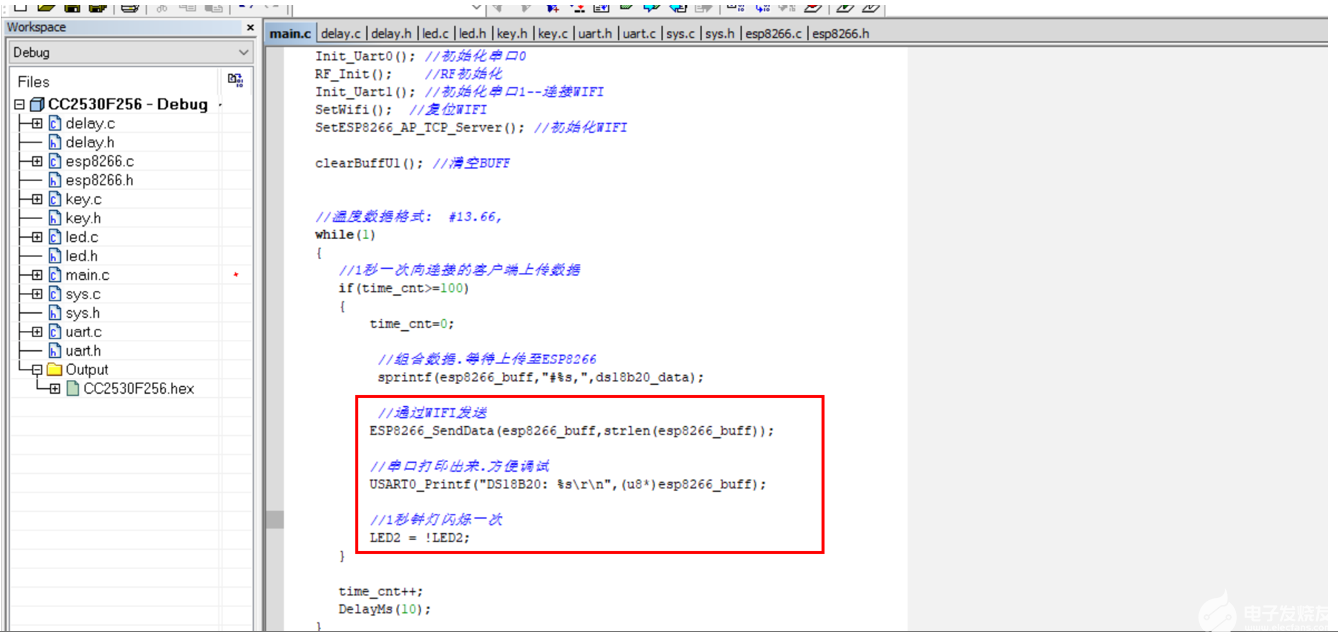

下面这个是代码主函数里，1秒的频率向APP上传DS18B20的温度。

3. 案例代码

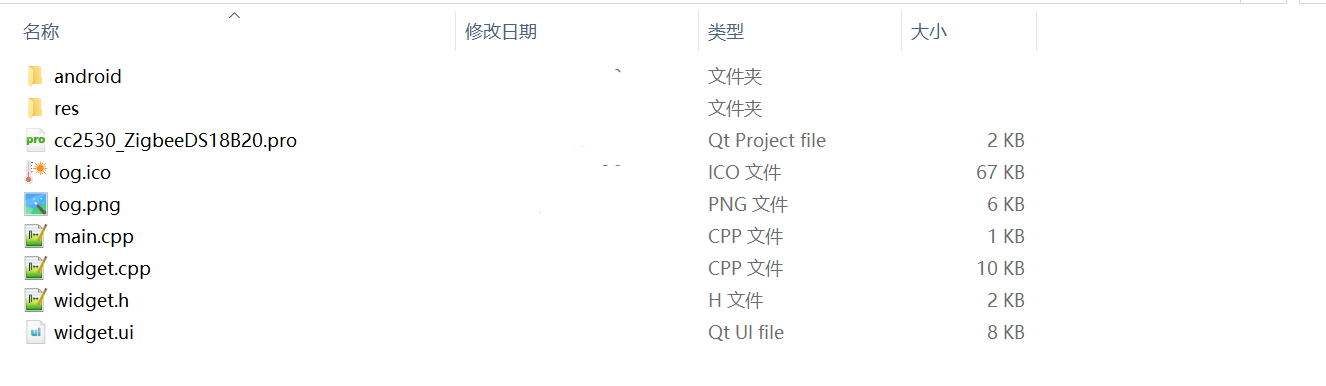

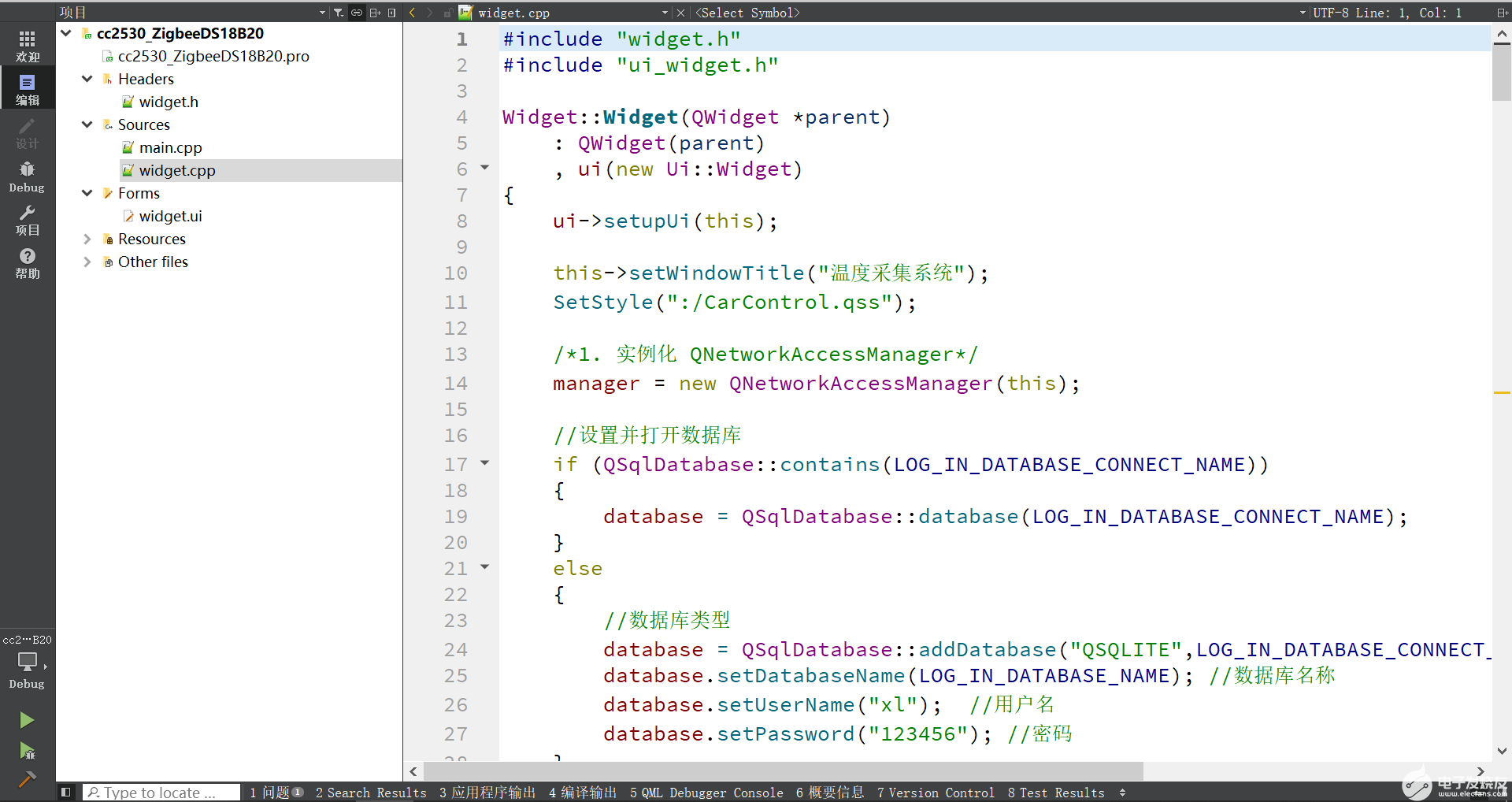

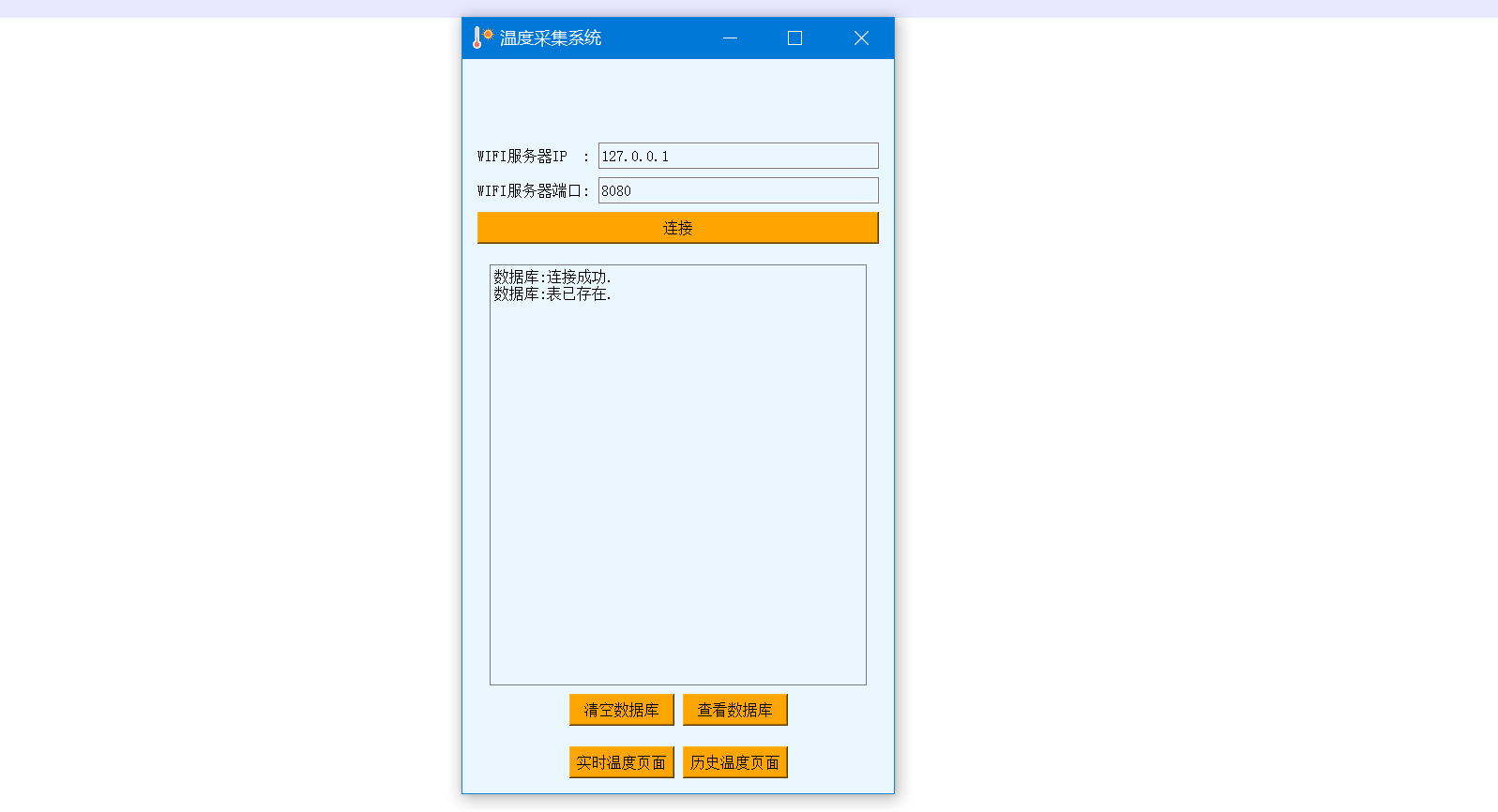

3.1 QT设计的上位机

​编辑

3.2 B节点DS18B20代码

代码也可以在这里下载：https://download.csdn.net/download/xiaolong1126626497/75315395

#define Ds18b20IO P0_6    //温度传感器引脚
​
void Delay_us(unsigned int k)//us延时函数
{
  T1CC0L = 0x06;
  T1CC0H = 0x00;
  T1CTL = 0x02;
  while(k)
   {
    while(!(T1CNTL >= 0x04));
    k--;
   }
  T1CTL = 0x00; //关闭定时器
}
​
void Delay_ms(unsigned int k)
{
  T1CC0L = 0xe8;
  T1CC0H = 0x03;
  T1CTL = 0x0a; //模模式 32分频
  while(k)
   {
    while(!((T1CNTL >= 0xe8)&&(T1CNTH >= 0x03)));
    k--;
   }
  T1CTL = 0x00; //关闭定时器
}
​
void Delay_s(unsigned int k)
{
  while(k)
   {
    Delay_ms(1000);
    k--;
   }
}
​
//时钟频率为32M
void Ds18b20Delay(unsigned int k)
{
  unsigned int i,j;
  for(i=0;i 8000)Flag_1 = 0;
    Status = Ds18b20IO;
   }
  Ds18b20OutputInitial();
  Ds18b20IO = 1;
  Ds18b20Delay(100);
  return Status;    //返回初始化状态
}
​
void Ds18b20Write(unsigned char infor)
{
  unsigned int i;
  Ds18b20OutputInitial();
  for(i=0;i<8;i++)
    {
        if((infor & 0x01))
        {
            Ds18b20IO = 0;
            Ds18b20Delay(6);
            Ds18b20IO = 1;
            Ds18b20Delay(50);
        }
        else
        {
            Ds18b20IO = 0;
            Ds18b20Delay(50);
            Ds18b20IO = 1;
            Ds18b20Delay(6);
        }
        infor >>= 1;
   }
}
​
unsigned char Ds18b20Read(void)
{
  unsigned char Value = 0x00;
  unsigned int i;
  Ds18b20OutputInitial();
  Ds18b20IO = 1;
  Ds18b20Delay(10);
  for(i=0;i<8;i++)
    {
        Value >>= 1;
    Ds18b20OutputInitial();
    Ds18b20IO = 0;// 给脉冲信号
    Ds18b20Delay(3);
    Ds18b20IO = 1;// 给脉冲信号
    Ds18b20Delay(3);
    Ds18b20InputInitial();
    if(Ds18b20IO == 1) Value |= 0x80;
    Ds18b20Delay(15);
   }
  return Value;
}
​
​
​
//温度读取函数 带1位小数位
float floatReadDs18B20(void)
{
  unsigned char V1,V2;  //定义高低8位 缓冲
  unsigned int temp;   //定义温度缓冲寄存器
  float fValue;
  Ds18b20Initial();
  Ds18b20Write(0xcc);  // 跳过读序号列号的操作
  Ds18b20Write(0x44);  // 启动温度转换

  Ds18b20Initial();
  Ds18b20Write(0xcc);  //跳过读序号列号的操作
  Ds18b20Write(0xbe);  //读取温度寄存器等（共可读9个寄存器） 前两个就是温度

  V1 = Ds18b20Read();  //低位
  V2 = Ds18b20Read();  //高位
  //temp = ((V1 >> 4)+((V2 & 0x07)*16)); //转换数据
  temp=V2*0xFF+V1;
  fValue = temp*0.0625;

  return fValue;
};i++)>

3.3 协调器-ESP8266代码

#include "esp8266.h"
​
uint lenU1 = 0;
uchar tempRXU1;
uchar RecdataU1[MAXCHAR];
//AP+服务器模式
char *ESP8266_AP_Server[]=
{
  "ATrn",
  "ATE0rn",
  "AT+CWMODE=2rn",
  "AT+RSTrn",
  "ATE0rn",
  "AT+CWSAP="wbyq_Cortex_M3","12345678",1,4rn",
  "AT+CIPMUX=1rn",
  "AT+CIPSERVER=1,8089rn",
  "AT+CIFSRrn"
};
​
​
//"AT+CIPSEND=0,10rn"  //长度10
//返回">" 之后就可以正常发送数据了
//发送成功返回 "SEND OK"
​
​
//发送数据
void ESP8266_SendData(char *p,int len)
{
  char buff[50];
  sprintf(buff,"AT+CIPSEND=0,%drn",len);
  clearBuffU1();
  Uart1_Send_String(buff);
  DelayMs(1000);
  RecdataU1[lenU1]='�';
  UR0SendString(RecdataU1);
  clearBuffU1();

  //发送数据
  Uart1_Send_String(p);

  //等待发送完成
  DelayMs(1000);

  RecdataU1[lenU1]='�';
  UR0SendString(RecdataU1);

  clearBuffU1();
}
​
​
/****************************************************************************
* 名   称: SetWifi()
* 功   能: 设置LED灯相应的IO口
* 入口参数: 无
* 出口参数: 无
****************************************************************************/
void SetWifi(void)
{
 P0DIR |= 0x40;      //P0.6定义为输出
 IGT = 0;         //高电平复位
 DelayMs(500);
 IGT = 1;         //低电平工作
}
​
/*
设置WIFI为AP模式+TCP服务器
*/
void SetESP8266_AP_TCP_Server()
{
  clearBuffU1();
  Uart1_Send_String("ATrn");
  DelayMs(2000);
  RecdataU1[lenU1]='�';
  UR0SendString(RecdataU1);

  clearBuffU1();
  Uart1_Send_String("ATE0rn");
  DelayMs(2000);
  RecdataU1[lenU1]='�';
  UR0SendString(RecdataU1);

  clearBuffU1();
  Uart1_Send_String("AT+CWMODE=2rn");
  DelayMs(2000);
  RecdataU1[lenU1]='�';
  UR0SendString(RecdataU1);

  clearBuffU1();
  Uart1_Send_String("AT+RSTrn");
  DelayMs(2000);
  DelayMs(2000);
  RecdataU1[lenU1]='�';
  UR0SendString(RecdataU1);

  clearBuffU1();
  Uart1_Send_String("ATE0rn");
  DelayMs(2000);
  RecdataU1[lenU1]='�';
  UR0SendString(RecdataU1);

  clearBuffU1();
  Uart1_Send_String("AT+CWSAP="wifi_cc2530","12345678",1,4rn");
  DelayMs(2000);
  RecdataU1[lenU1]='�';
  UR0SendString(RecdataU1);

  clearBuffU1();
  Uart1_Send_String("AT+CIPMUX=1rn");
  DelayMs(2000);
  RecdataU1[lenU1]='�';
  UR0SendString(RecdataU1);

  clearBuffU1();
  Uart1_Send_String("AT+CIPSERVER=1,8080rn");
  DelayMs(2000);
  RecdataU1[lenU1]='�';
  UR0SendString(RecdataU1);

  clearBuffU1();
  Uart1_Send_String("AT+CIFSRrn");
  DelayMs(2000);
  RecdataU1[lenU1]='�';
  UR0SendString(RecdataU1);
}
​
​
unsigned char dataRecv;
unsigned char Flag = 0;
/*===================UR1初始化函数====================*/
void Init_Uart1()
{
 PERCFG = 0x00;        //位置1  P0.4/P0.5口
 P0SEL |= 0x30;        //P0.4,P0.5用作串口（外部设备功能）

 U1CSR |= 0x80;        //设置为UART方式
 U1GCR |= 11;      //BAUD_E
 U1BAUD |= 216;        //BAUD_M 波特率设为115200
 UTX1IF = 0;       //UART1 TX中断标志初始置位0
 U1CSR |= 0X40;       //允许接收
 IEN0 |= 0x88;        // 开总中断，UART1接收中断
}
​
​
void clearBuffU1(void)
{
 int j;
 for(j=0;j;j++)>
