霍尔传感器AH694在汽车电子节温器模块的应用

随着汽车内器件逐步电子化的节奏，越来越多的汽车功能模块集成为小型功率控制器，其中就包括汽车节温器。汽车节温器是一种控制发动机冷却液流动路径的阀门，它根据水温自动调节进入散热器的水量，从而保证发动机在合适的温度范围内工作，可起到节约能耗等作用。

电子节温器通过电机驱动控制球阀门的开度，并采用角度传感器来检测阀门位置。本文主要介绍中科阿尔法高精度线性霍尔传感器AH694助力汽车节温器模块设计。

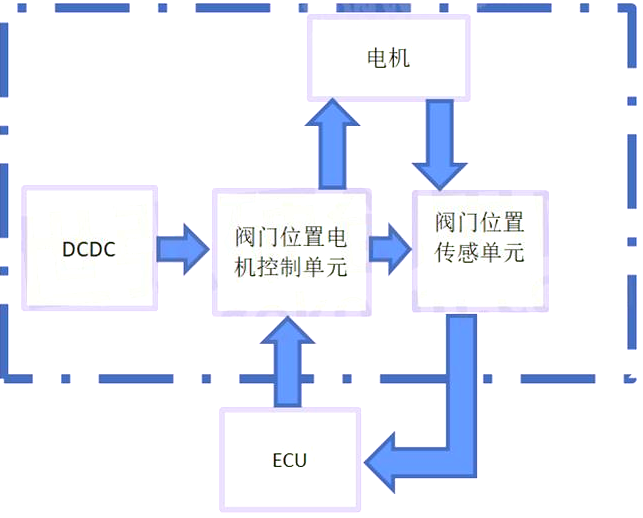

以下是汽车电子节温器的原理简图：

AH694用于汽车电子节温器模块的应用优势：

1、该霍尔传感器为高性能线性霍尔传感器，输出信号由施加在器件敏感面的磁场强度决定，随磁场强度成比例变化。

2、该芯片的静态输出电压为电源电压的50%，灵敏度为3.75mV / Gauss。

3、内部有一个集成霍尔电路，温度补偿电路，以减少霍尔元件，小信号高增益放大器以及成比例的低阻抗输出。

工作温度范围在-40℃到125℃，适用于汽车应用和工业环境。

4、电源范围4.5V至10.5V，电机驱动一般都固有3.3V输出接口，选用AH694的话供电可以直接使用驱动输出，节省一个LDO。

5、可支持增强型自我诊断功能，可提供多达18种内部或外部错误诊断信息，让传感器的运行管理更加可靠。

6、AH694有To92S和SOT89两种封装形式，两种封装均不含铅(Pb)，符合RoHS标准。

以上为中科阿尔法的霍尔传感器AH694在汽车电子节温器模块的应用。
