浅谈AMR传感器原理及动作

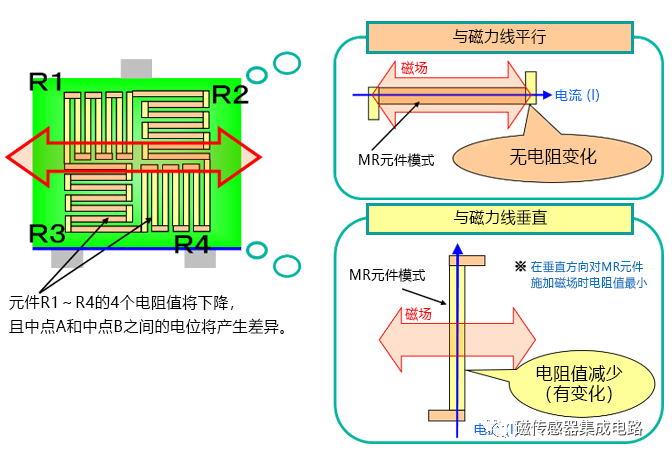

AMR磁阻元件

磁阻元件的电阻在与电流方向垂直的磁场中会发生变化。AMR传感器通过如图所示的模式配置后，即可组合电阻会发生变化的元件（R1、R4）与电阻无变化的元件（R2、R3）。

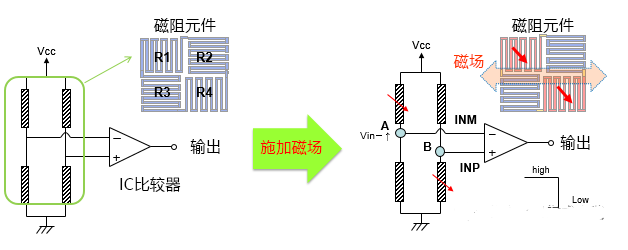

AMR传感器的动作

施加磁场后，磁阻元件R1、R4的电阻值将下降，且中点A和中点B之间的电位将产生差异。

当电位差超过规定的设置值（阈值）时，将切换传感器的ON/OFF输出。

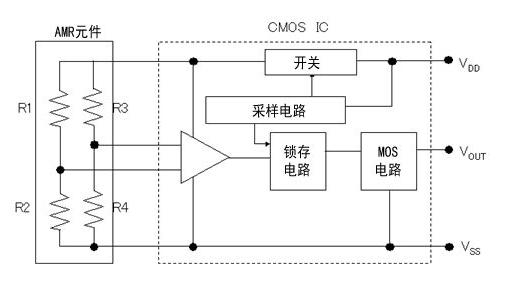

传感器内直方图

磁块为单个IC封装，用于将AMR元件及其输出信号转换为数字信号。

3端子结构包括输入端子（VCC）、GND端子（GND）、输出端子（OUT），采用了搭载抑制消耗电流的采样电路结构。

防震动

震动是指切换继电器或开关触点时，由于细微且极快的机械震动导致电力信号反复中断的现象，是造成电子电路故障的原因之一。

为防止震动的产生，已使工作磁场具有磁滞。

若磁铁靠近传感器且磁场超过MOP时，OUT即由H变为L。

若磁铁远离传感器且磁场低于MRP时，OUT即由L变为H。
