功率敏感型应用中温度传感器IC的优势

与负温度系数（NTC）热敏电阻相比，温度传感器集成电路（IC）具有多个优势。例如，温度传感器IC的线性响应比NTC电路的线性响应大得多。图1将具有NTC的电阻分压器的输出电压与LMT87模拟温度传感器的输出进行了比较。此外，使用温度传感器IC进行设计可以更简单。使用NTC时，必须注意表征温度-电压曲线。使用LMT87温度传感器，只需参考数据表中的温度-电压方程或查找表。

例如，温度传感器IC的线性响应比NTC电路的线性响应大得多。图1将具有NTC的电阻分压器的输出电压与LMT87模拟温度传感器的输出进行了比较。此外，使用温度传感器IC进行设计可以更简单。使用NTC时，必须注意表征温度-电压曲线。使用LMT87温度传感器，只需参考数据表中的温度-电压方程或查找表。

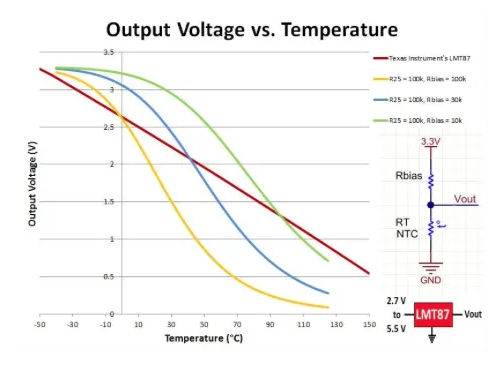

LMT87的输出在整个工作范围内都是线性的。

如今，低功耗运行是各种终端应用的关键要求，包括许多必须在较宽温度范围内运行的工业或其他设备。由于NTC的电阻会随温度变化，因此它们的电流消耗会随温度变化很大。在图1和图2的示例中，我们看到NTC电路的电流消耗高达250 uA，而LMT87温度传感器IC例如，在从-50C至150C。

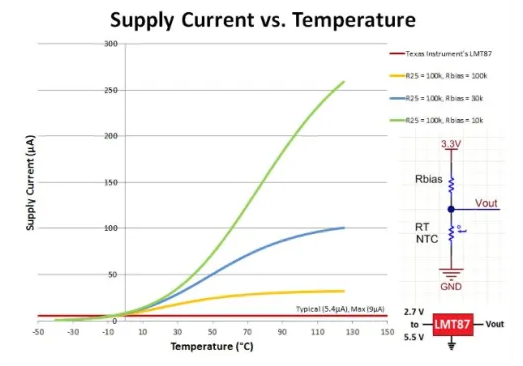

LMT87使用的电流少于NTC网络。

除了具有良好的线性响应和低功耗外，温度传感器IC通常不需要NTC电路通常需要的额外组件。。例如，将NTC与模数转换器（ADC）接口时可能需要一个缓冲器，而像LMT87这样的温度传感IC则不需要。这种类型的集成可以节省系统板空间和成本。

可以替代NTC来提高性能并节省组件数量和成本的IC的另一个示例是LM57，这是一种低功率温度开关，可用于恒温器，仪表，便携式医疗设备以及许多其他便携式测量和视频设备。它包括具有可编程迟滞的数字比较器输出，使设计人员可以灵活地使用微控制器ADC或数字输出进行决策。图3是应用示意图。

为了帮助工程师快速启动需要温度感应的应用，TI提供了几种TI Designs参考设计。例如，可穿戴设备温度传感器参考设计充分利用了LMT70温度传感器的精度和MSP430F5528微控制器（MCU）的超低功耗。设计文档包括用于校准MCU集成ADC和热响应测试方法的技术。

用于6LoWPAN和2.4 GHz应用的RF传感器节点开发平台在低功率无线开发环境中使用TMP106两线制串行输出温度传感器。该开发板还具有MSP430F5438A超低功耗MCU和CC2520低功耗2.4GHz收发器。高效的电荷泵使平台可以使用2xAAA 1.2V电池组运行。非常适合探索物联网应用程序。

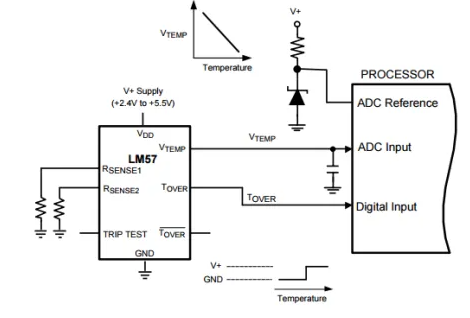

使用LM57的完整温度传感器和超温报警应用电路。

TI的温度传感器IC产品组合具有良好的线性响应，低功耗，低输出阻抗和高精度。TI的许多温度传感器都是高度集成的，并包括诸如可编程开关阈值以及I2C和SPI监视之类的选项。
