Allegro ACS71x电流传感器集成电路外部磁场干扰控制

本文介绍了不带集中器的Allegro ACS71x电流传感器集成电路（IC），该集成电路可以控制并最大程度地减少外部磁场干扰。这些器件可通过简单的布局步骤提高小电流微分的性能。

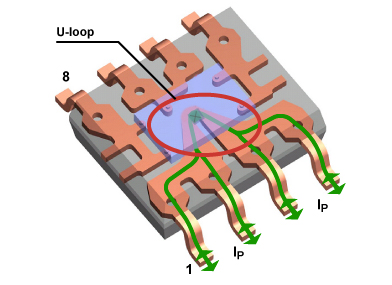

ACS71x设备中的当前路径。电流沿任一方向通过U形回路并绕过霍尔元件（X）。U型环安装在SOIC8封装中的裸片下方。

ACS71x系列基于霍尔效应的电流传感器IC通过检测在霍尔元件附近通过时产生的磁场来测量电流（参见图1）。他们无需使用磁性集中器即可直接测量该磁场，这是其他磁性设备的常见功能（例如，用于ACS75x系列电流传感器IC的Allegro®MicroSystems CA和CB封装）。

缺少集中器的优势在于几乎消除了磁滞现象，因为磁滞现象是IC中的误差源。但是，这也使ACS71x器件免受外部磁场的干扰，而外部磁场可能会使电流测量值失真。在可能存在大磁场的应用中，必须注意霍尔元件相对于那些磁场的对准和间距。在某些情况下，也可能需要屏蔽设备。

结盟

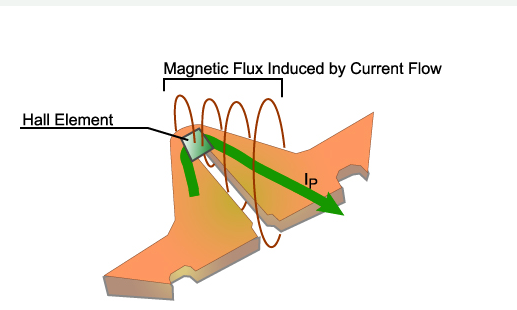

U型圈和霍尔元件。流过U形回路的电流会在与其路径正交的平面中产生磁通线。垂直于霍尔元件平面的磁通会产生霍尔电压。

磁通线在与电流流过导体的方向正交的平面中围绕导体形成圆。霍尔元件仅响应垂直于其表面的磁通量分量，并且仅在该方向上受到磁场的影响。如图2所示，尽管一次电流IP的路径与霍尔元件在同一平面上，但通过U形回路的电流产生的磁通矢量与霍尔元件平面垂直。与霍尔元件相交的元件会在其两端感应出一个电压，然后将其放大并用于产生输出电压。

垂直于霍尔元件平面的相邻传导。垂直于电流产生的磁通线平行于霍尔平面，并且不产生霍尔电压。

如果可能，应将设备附近的大电流导体的方向垂直于安装了设备封装的板上的平面。如图3所示。通过这种对准，磁通量将在霍尔元件的平面中而不是通过霍尔元件循环，并且对霍尔IC的输出影响很小。
