一种新的线性电流霍尔效应传感器IC

本应用笔记介绍了霍尔效应线性电流传感器集成电路，该集成电路能够在混合动力汽车和其他高电流检测应用中实现高带宽检测。它提供了模拟信号路径和带宽，封装，数字温度补偿和内核设计以及A1366精度（例如灵敏度和QVO）的功能描述。

抽象的

已经开发出一种新的线性电流霍尔效应传感器IC，以适应混合电动汽车（HEV）逆变器电流感测应用的精度和带宽要求。该器件采用专有的SIP封装，并采用了下一代斩波器稳定信号调理和滤波电路，二者结合在一起可提供高达120 kHz带宽的低噪声模拟输出信号。通过引入专有的分段线性温度补偿，可以在业界领先的精度水平上实现这一目标，该补偿可以在整个工作温度范围内稳定零磁场偏移和输出灵敏度，而不会影响高带宽信号路径。该器件非常适合使用需要高频工作的核心配置的所有电流感测应用。

介绍

典型的HEV逆变器中的全桥驱动器将直流电池电压转换为三相交流电压，以驱动连接到传动系统的交流电动机（见图1）。

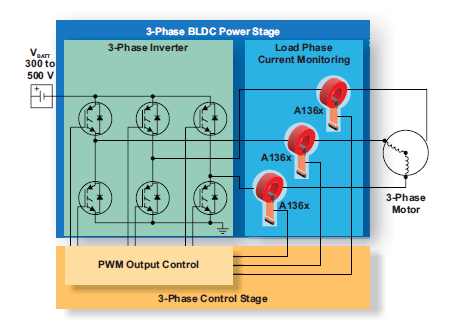

图1典型的逆变器电路应用

测量逆变器相电流，然后将所得信息用于控制脉冲宽度调制（PWM）逆变器开关（通常为IGBT）。逆变器控制回路需要高精度的高带宽电流传感器IC，以最大程度地提高电机转矩和总体电机效率。具有快速响应时间的高端电流传感器IC还可以提供过电流保护。Allegro™A1366线性霍尔效应传感器IC旨在满足HEV逆变器应用的高带宽，高精度要求。在这些应用中，线性霍尔效应传感器IC通常放置在铁磁“ C”形磁芯的间隙中，该磁芯围绕电动机中的每个逆变器相导体（见图2）。随着电流在导体中流动，

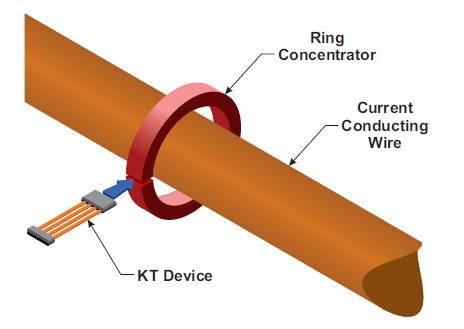

图2 A1366电流检测配置

Allegro的专有设计功能使A1366成为在HEV逆变器，大电流电机控制或任何其他高频，大电流应用中使用的理想传感器IC。这些功能包括特殊包装，先进的斩波器和过滤技术以及数字温度补偿算法。这些创新使业界领先的高精度120 kHz带宽线性霍尔效应传感器IC成为可能，在HEV电流传感器应用中表现出色。

本文将重点关注下一代封装，IC设计创新及其对传感器IC性能的影响。它还将包括有关核心设计的简短应用讨论。
