霍尔效应传感器IC进入许多现代家用电器的解决方

利用适用于位置，速度和电流感应应用的各种解决方案，设计人员可以选择最佳技术和封装，以实现其商业和工程目标。它们始终是必须考虑的相同关键要素，例如成本，行进距离，分辨率，准确性，可靠性和耐用性，这些要素不可避免地将应用程序的要求与适当的传感技术结合在一起。在可能的解决方案中，霍尔效应技术及其非接触式磁感应技术提供了非凡的价值。

介绍

随着技术的进步，霍尔效应传感器IC正在进入许多现代家用电器。霍尔效应是指当流过导体的电流受到磁场影响时，在整个导电材料（例如硅（Si））上出现的可测量电压（见图1）。在这些条件下，由于洛伦兹力和电磁力的平衡，产生了垂直于施加电流的横向电压。

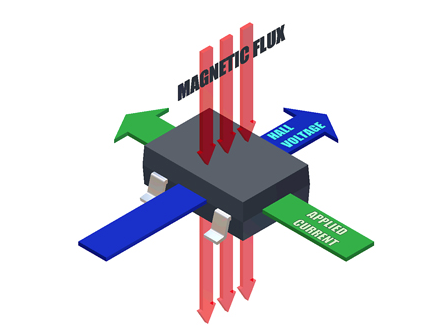

图1霍尔效应是指当施加的电流受到垂直磁场影响时存在的可测量电压。

与传统的机械和簧片设备相比，霍尔效应传感器IC具有许多优势。霍尔传感器IC的非接触式实现实际上消除了机械磨损和疲劳，从而提高了可靠性和耐用性。这些设备还具有感应被有色金属物理阻塞的磁场的能力。小巧，轻便的封装尺寸减少了实现空间和机械复杂性。用户可对许多传感器IC进行编程，以满足定制的操作和精度要求。

背景

霍尔效应器件有几种不同类型，适用于各种应用：开关，线性，速度/方向IC和电流传感器IC，仅举几例。

开关和线性

开关根据特定设备的电磁操作（BOP）和释放（BRP）点生成数字输出。线性产生模拟或脉冲宽度调制（PWM）输出，该输出与所施加的磁场成正比。

在开关和线性应用中，有几种可能的磁铁配置用于驱动设备。例如，“正面”操作模式是指垂直于霍尔器件的活动面移动磁铁，如图2所示。

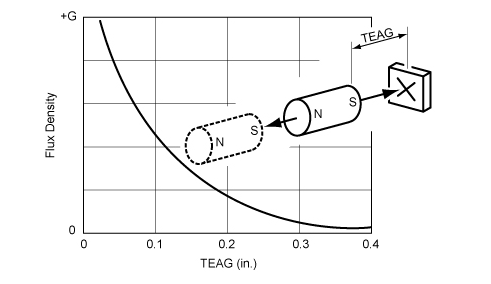

图2正面霍尔致动。TEAG是总有效气隙。

或者，“滑移”操作模式是指使磁体平行于霍尔器件的工作面移动（请参见图3）。滑动法通常比磁头法具有更好的感测精度，这是因为其磁石行程较小。磁极之间的大磁斜率使获得非常精确的开关点位置成为可能。但是，滑入式方法还需要使用强磁体和较小的总有效气隙（TEAG）。

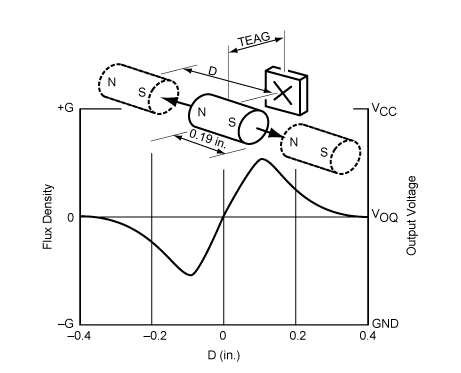

图23滑动驱动。TEAG是总有效气隙。

用于激活霍尔装置的另一种方法被称为叶片遮断器切换。叶片是一种铁磁性材料，具有独特的切口形状。叶片可以定制形状以进行线性或旋转运动。通过叶片灭弧室开关，将磁体和霍尔设备安装在固定位置，以便通过激活磁体将霍尔设备压入“开启”状态。当叶片的含铁材料在霍尔器件和激活磁体之间通过时，叶片形成磁分流器以将磁场转移到霍尔器件之外。叶片遮断器技术经常用于需要精确切换的地方（见图4）。

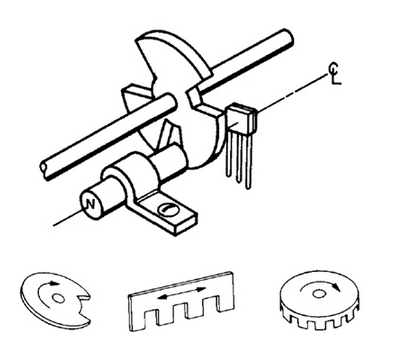

图4叶片式灭弧室开关霍尔致动。
