如何减去电流传感器失调电压漂移

本文讨论如何减去大多数Allegro单向电流传感器集成电路（IC）的0.1 x VCC偏移并将电压移至任何期望值。大部分Allegro单向电流传感器IC都经过微调，以使零安培输出为0.1×VCC。使输出电压为0.1×VCC的优点是，在饱和之前，输出摆幅可以稍低于该值，从而允许用户测量零安培和略微负电流。如果Allegro试图在零安培下将输出修整为零伏，则该部件的输出驱动器将在零伏以上饱和，从而降低了测量非常接近零安培的电流的能力。

应用电路

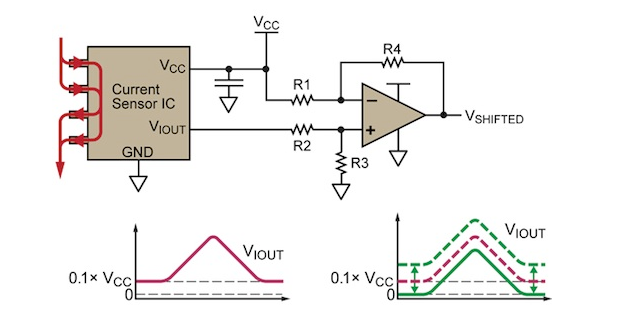

图1显示了一个简单的差分运算放大器电路，该电路可用于消除Allegro单向电流传感器IC的失调。

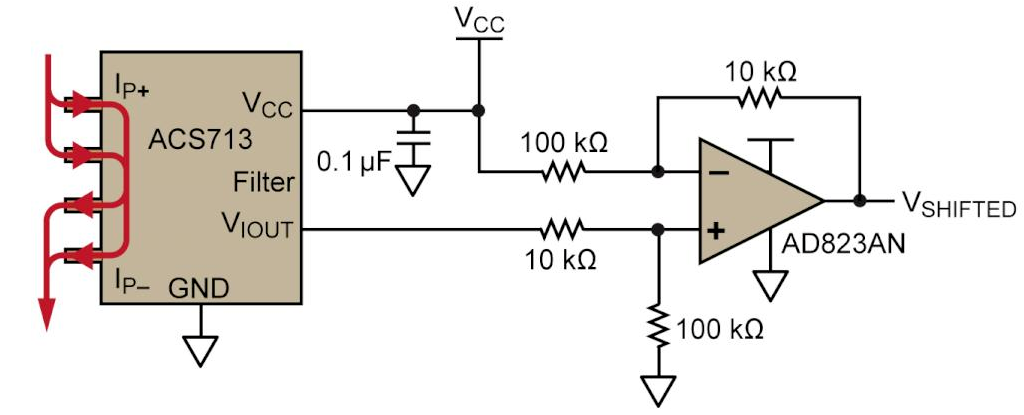

图2带有输出移位电路的ACS713原理图

电阻的选择必须满足以下条件：

该示例说明了如何从IC的输出中减去0.1×VCC的内置失调。通过选择正确的电阻值，可以从IC的输出中减去VCC的任何分数。

描述差分运算放大器电路的公式为：

结合方程式1和2表示：

选择R1至R4的值，使其满足方程式3和4，将导致传感器输出的正确偏移。示例值包括：

R1 = 100kΩ

R2 = 10kΩ

R3 = 100kΩ

R4 = 10kΩ

虽然此电路配置将减去传感器IC的固有偏移，但在零安培时，输出电压VSHIFTED不会恰好为零伏。这是由于外部运算放大器在高于零的某些电压下会饱和。因此，重要的是要使用尽可能接近真正的轨到轨运放的运放，或者为其提供足够的负电源而不是接地。

这些类型的运算放大器很容易获得，并且比大多数Allegro传感器IC的输出具有更好的轨到轨性能。这是由于对Allegro传感器IC的输出级进行了优化，以提供高度线性的模拟输出，该输出与检测到的电流成比例，而不是轨到轨能力。

实验结果

上述电路用于移动ACS713-30A的输出，因此它没有固有的失调电压。原理图如图2所示。
