基于NXP的KL26芯片PDF温度记录仪低功耗解决方案

本文导读

疫苗出事了，朋友圈被刷屏，每个字都在刺痛人心，国家领导人做出批示彻查疫苗事件。众所周知疫苗是需要冷藏运输的，如何确保搬运、存放过程中温度没有超限？我们在技术上能做些什么呢？

有别于普通的物流运输，医学药品，疫苗等是需要专用冷链物流运输的，作为生物制品，疫苗对温度比较敏感，温度过高或者过低对他们都会产生影响，从疫苗生产、出厂、接种，其中经历多个流通、运输和存储环节。如果疫苗未按照要求温度保存，疫苗中的抗体成分就会失活，接种之后也无法激活免疫系统，这样一来，遇到病原体的时候，机体也就无法得到保护了。

在搬运、存储的过程中有没有按照规范操作？疫苗有没有保持在允许的温度范围内？传统的纸质记录不再可取，需要一种新的记录方式，能够全程实时监测疫苗的温度，体积小，操作简单，数据不可篡改。

ZLG技术研发中心研发了多款PDF温度记录仪，体积小、功耗低、不可篡改，可以方便的放入到冷藏运输产品的包装内。

PDF温度记录仪自带USB接口，实时监测周围的温度，内置PDF生成功能，自动生成PDF文件，并且不可篡改，这样客户端在收到货物的时候，将pdf温度记录仪拿出，并插入到电脑方便的查看温度记录的数据。

PDF温度记录仪同时内置了上下限报警功能，并绘制出曲线，使用者可以一眼看出，运输过程中的温度是否有超出下限、上限的情况。

图1 PDF温度记录仪样品

基于NXP的KL26芯片， PDF温度记录仪的低功耗解决方案特点如下：

• 测量温度范围：-30℃~70℃；

• 数据记录条数：>20000条，5分钟一条记录，约可记录69天；

• 自动生成PDF记录报告，不可篡改；

• 自动生成温度记录曲线，简单清晰；

• 自动汇总温度信息，如：最高温度、最低温度、记录时间长度、平均温度等；

• 自动枚举成U盘，用户可以直接从U盘中读取PDF报告；

• 允许定义合法温度范围，PDF报告内自动标记不在温度范围内的温度记录点；

• 允许定义温度采集时间间隔和校准温度记录仪时间；

• 保留源格式数据，方便数据的二次处理，如快速读取、汇总、云端上传等；

• 温度记录仪休眠模式下功耗 <4μA，一个纽扣电池可记录1年。

图2 温度曲线

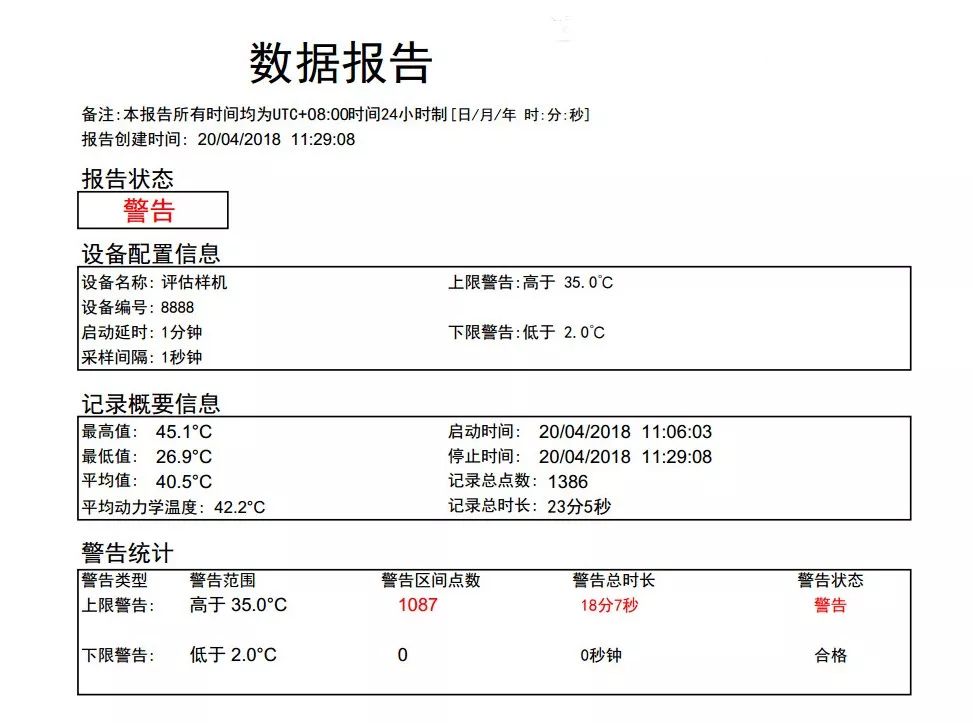

图3 温度信息汇总
