ROM_IP的调用 用蜂鸣器播放歌曲

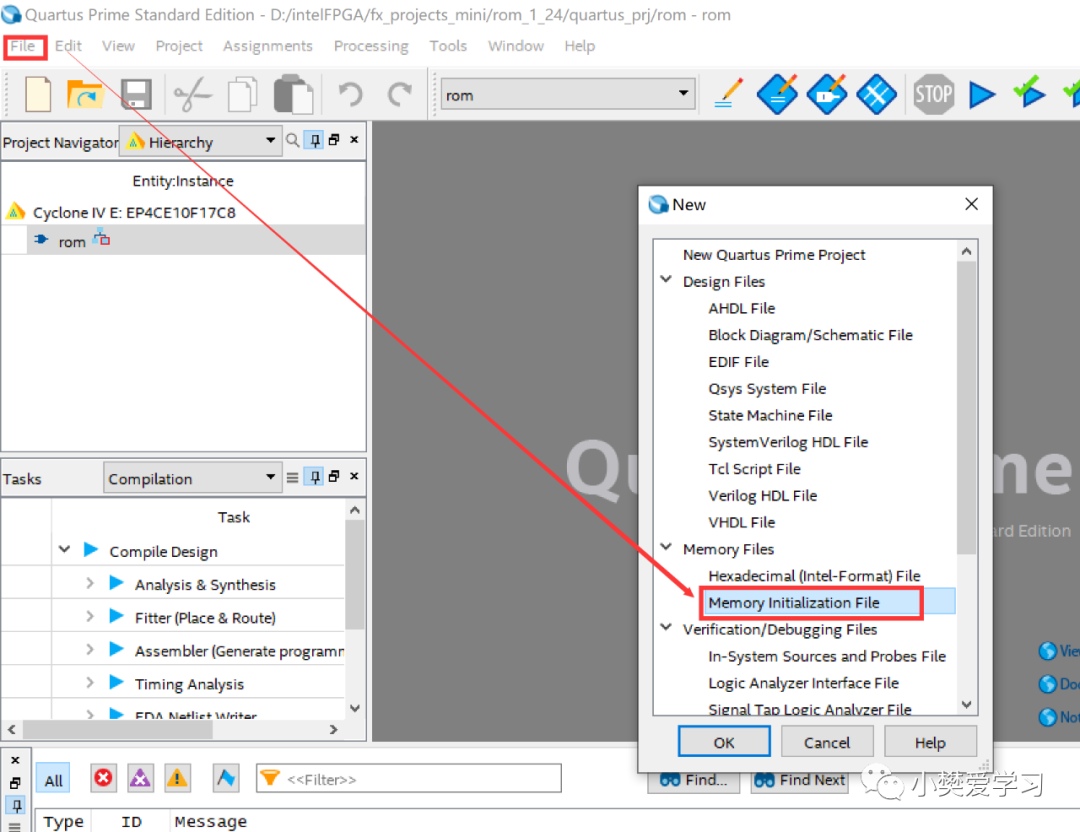

1.新建一个存储文件（mif文件）。

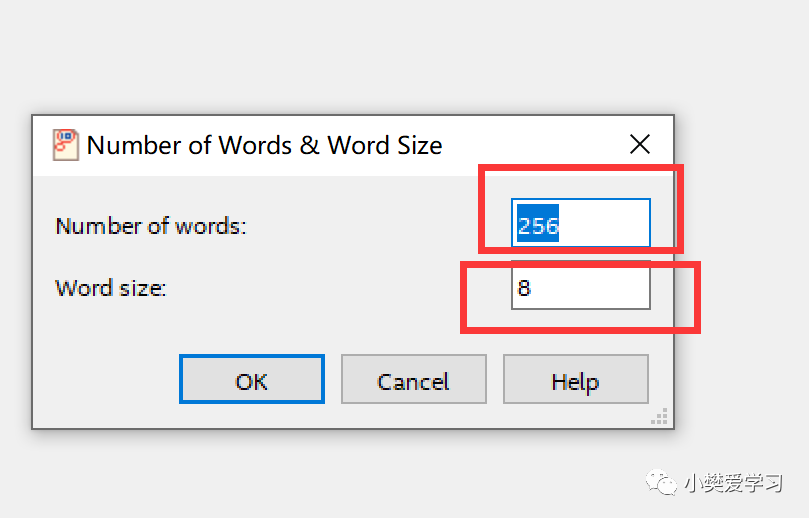

2.设定为256个存储单元，每个单元8位宽。

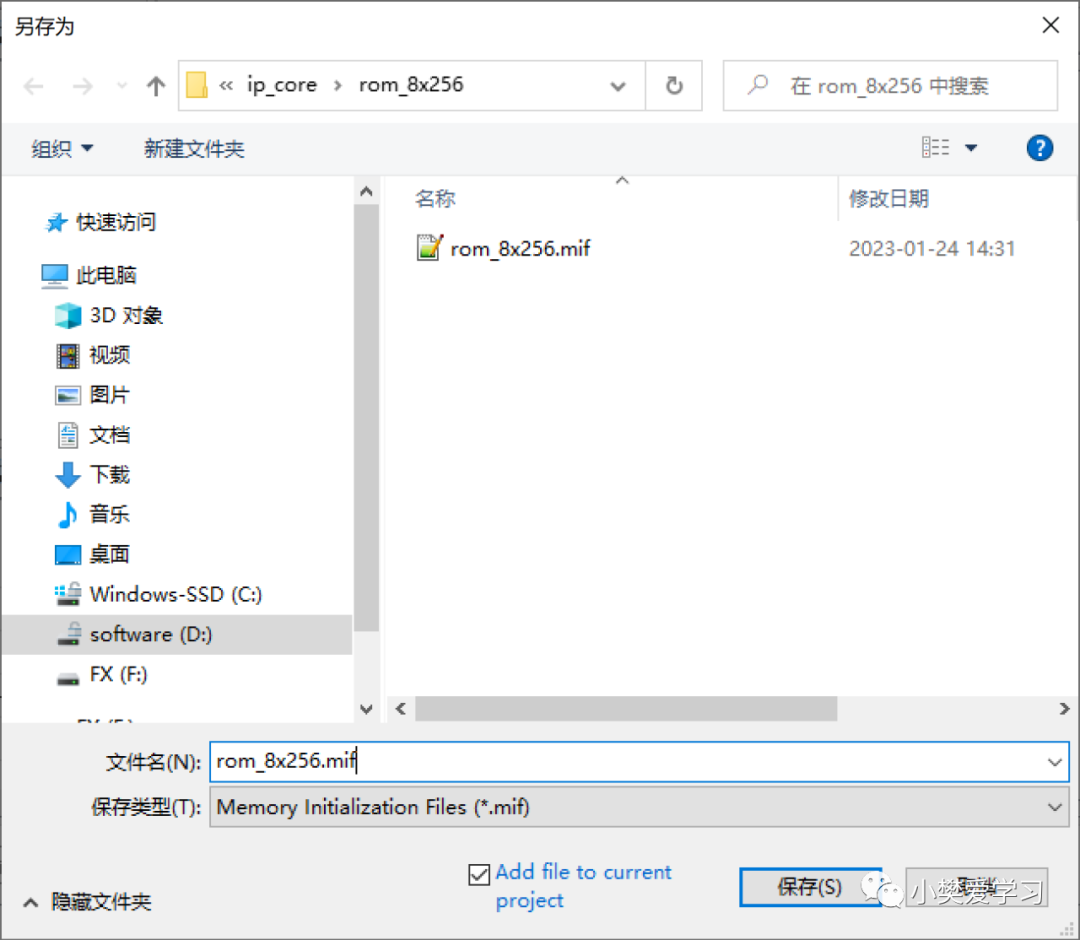

3.自行往每个单元中填充自己需要的数值。

4.保存到文件夹中。

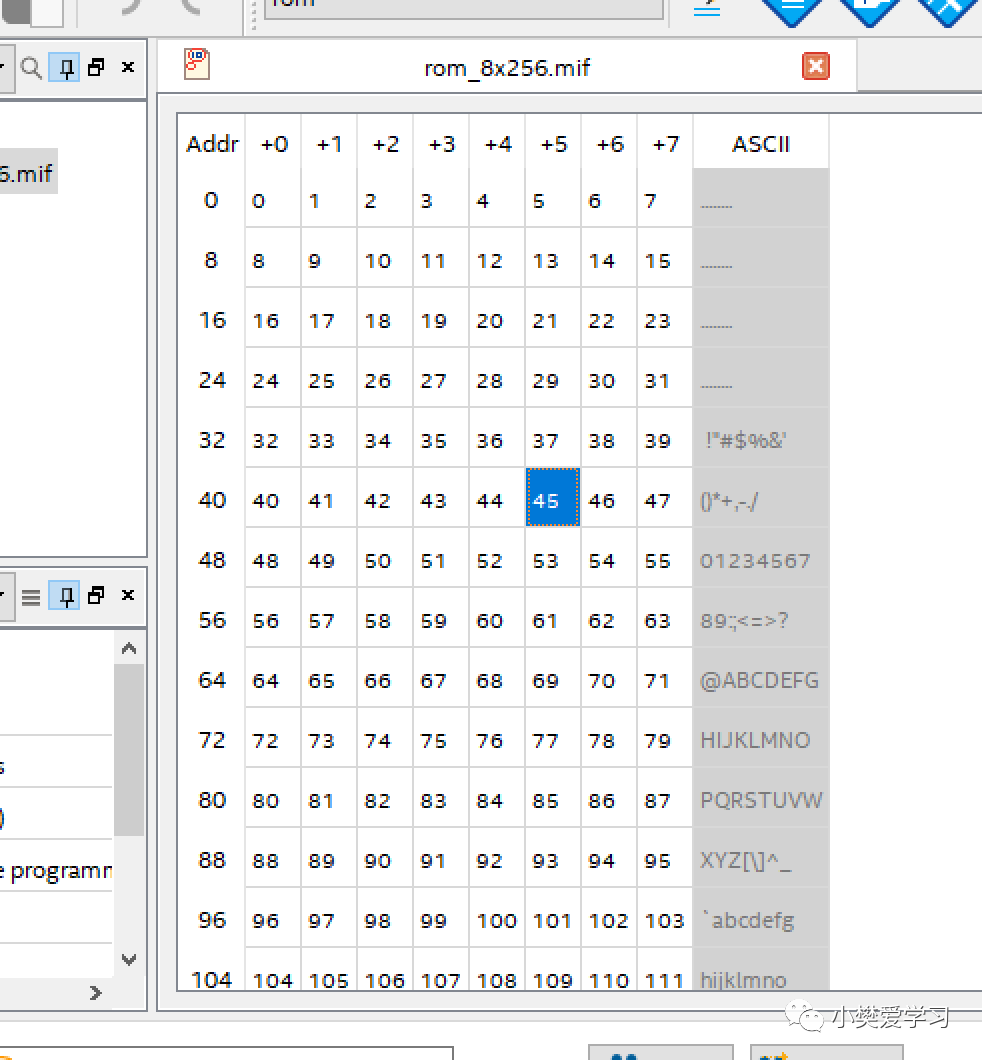

5.查看生成的文件，上部分是注释，中间会显示单元个数和位宽，下部分是存储的数据。

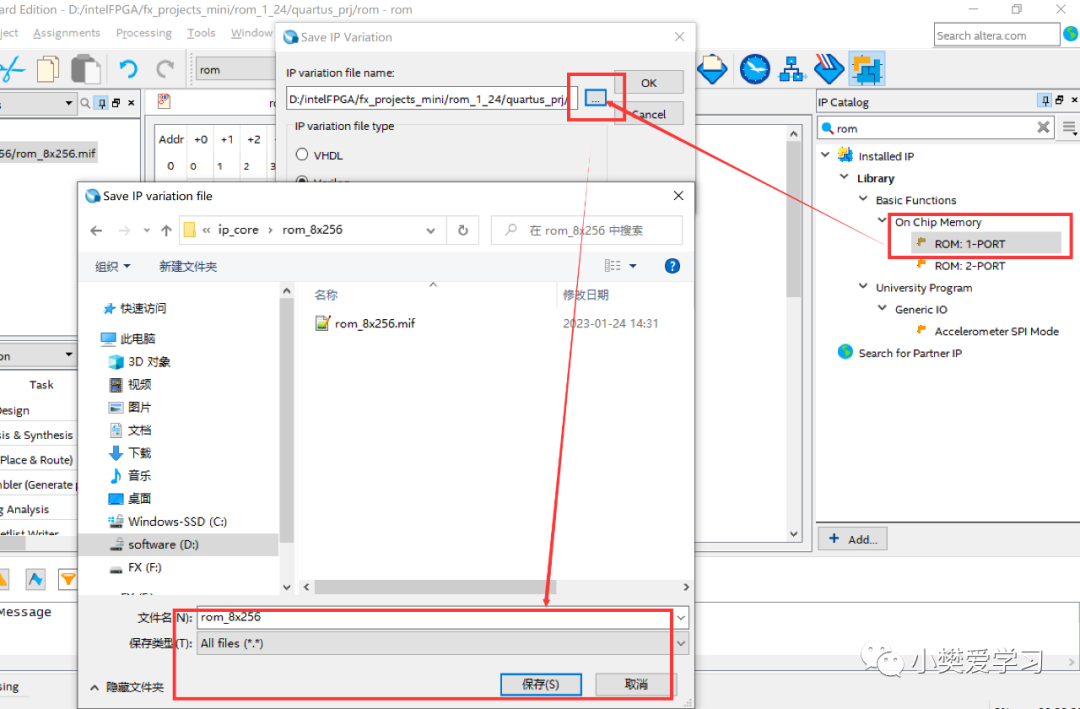

6.调用ROM_IP核，按下图箭头顺序保存。

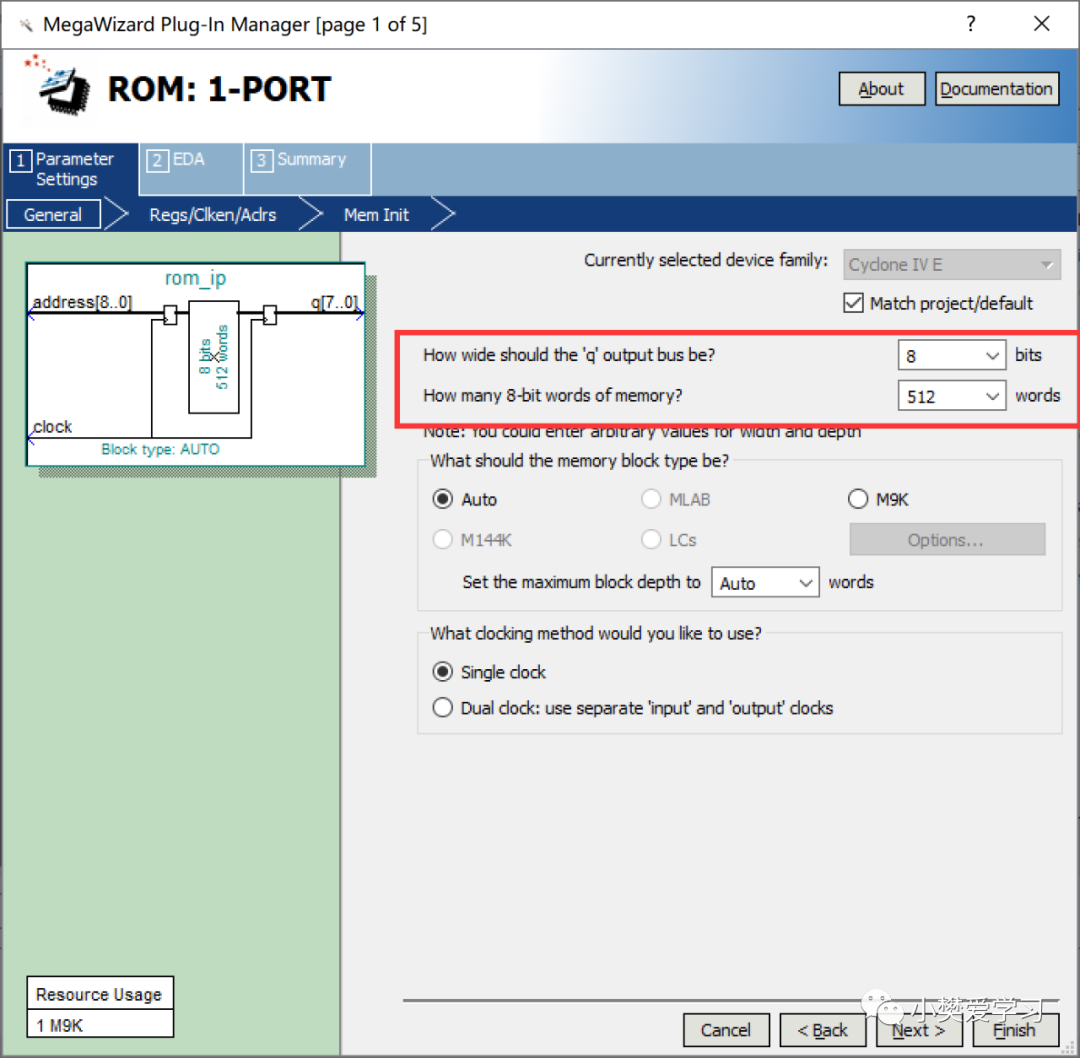

7.基本使用默认设置就行，注意单元个数和位宽与之前设定的要一样。

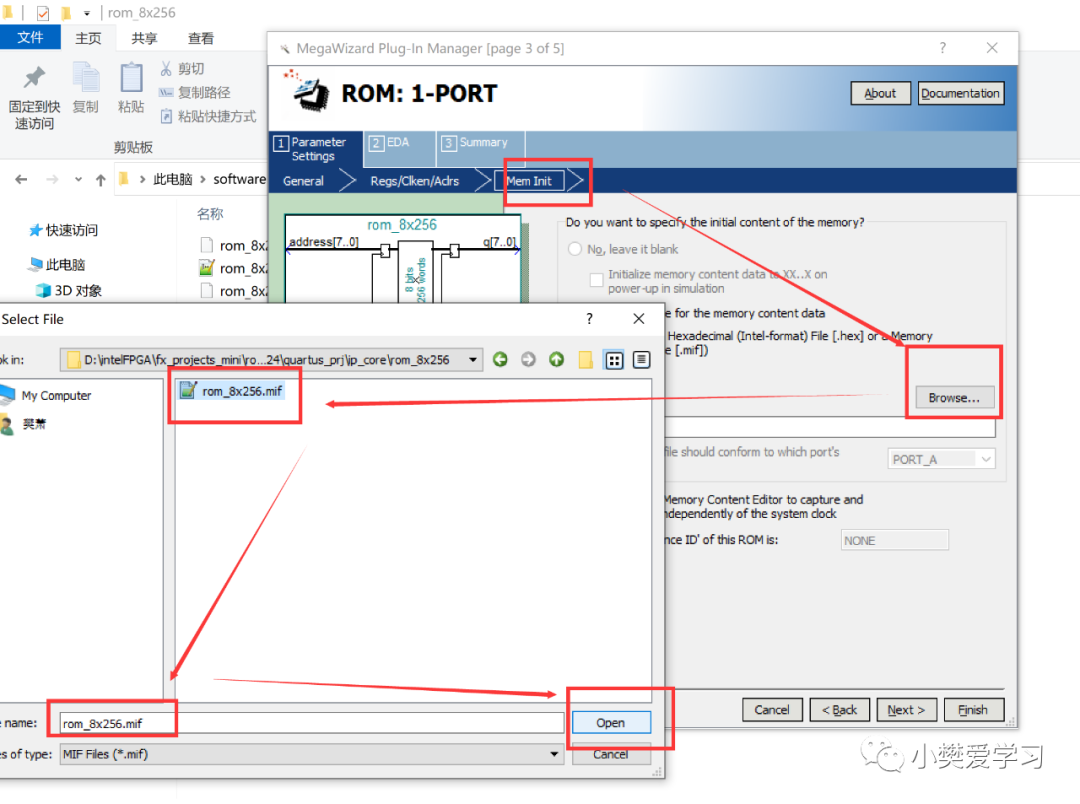

8.在初始化选项栏中，选择最初生成的mif文件，然后和之前PLL的调用一样，选择生成inst文件，点击finish，rom的调用到此结束。

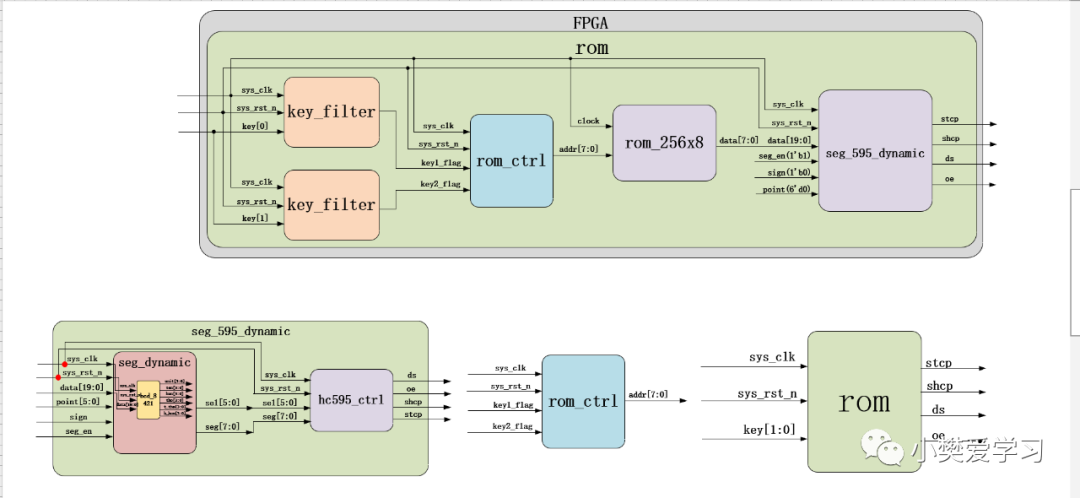

9.下图是野火FPGA给的电路框图，用了两个按键，电路的效果为从1到256读取对应单元存储的数据并通过数码管显示出来，两个按键按下后，会分别从99和199开始往后读取，具体参考野火教程，这里不详细展开。

10.我这里选择通过在rom中存储《恭喜发财》的乐谱频率，使蜂鸣器播放歌曲。下面是网上找到的音调和频率的对应关系，我先是使用了野火给的蜂鸣器例程（例程是循环播放七个音节），只需要在原有基础上加一个rom就行，但是他给定的是0.5秒一个音调，播放恭喜发财就有点拖沓，修改成0.5秒又会有明显的停顿，至今没搞清楚为啥，所以我换成之前FPGA实验课上做的程序。

12.这是之前程序的顶层，由于器件不同，需要把调用的ip核都换掉。（需要程序的，拿到手，可以按以下流程操作）

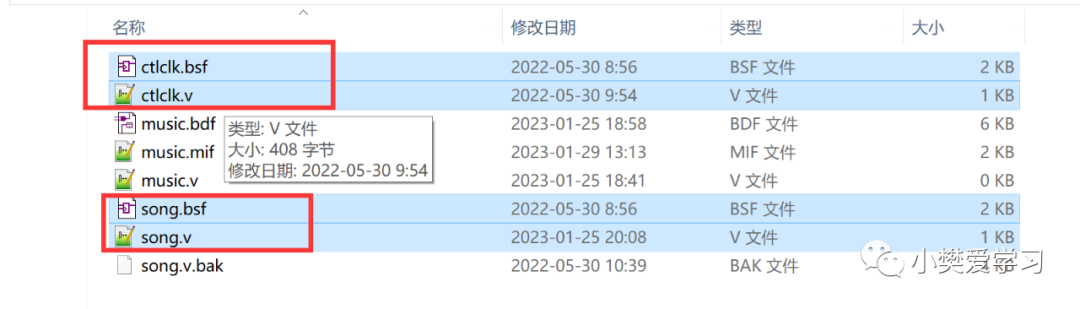

13.首先新建一个工程，选定自己的器件，将这四个文件复制到自己的工程文件夹下。

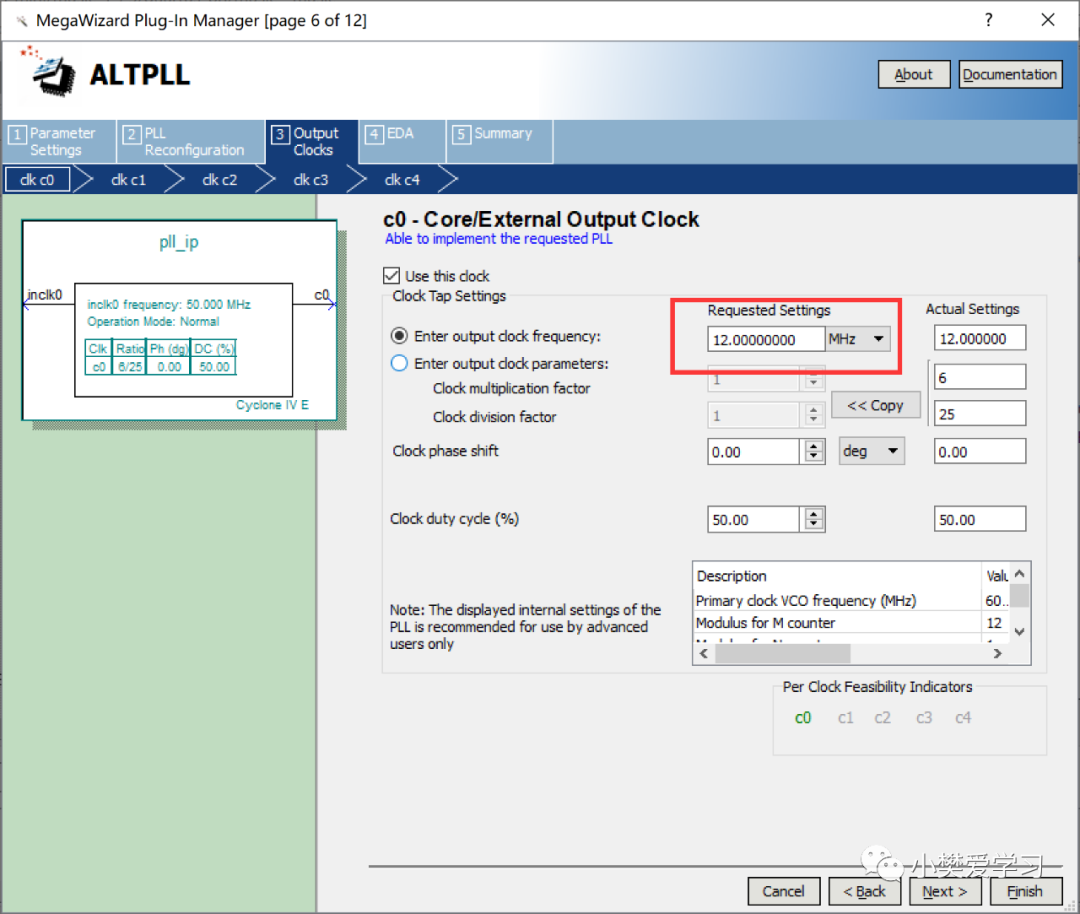

14.按照上文给出的rom_ip调用，还有之前一篇pll_ip调用的方法，各自重新生成一个放到文件夹中，其中pll输出的时钟要改为12Mhz，并且在最后输出的选项卡中要勾选bsf文件，之后的顶层文件中要用，两个ip核的名字就按之前给出的写就行，否则自己还要到程序里再改一下，如下。

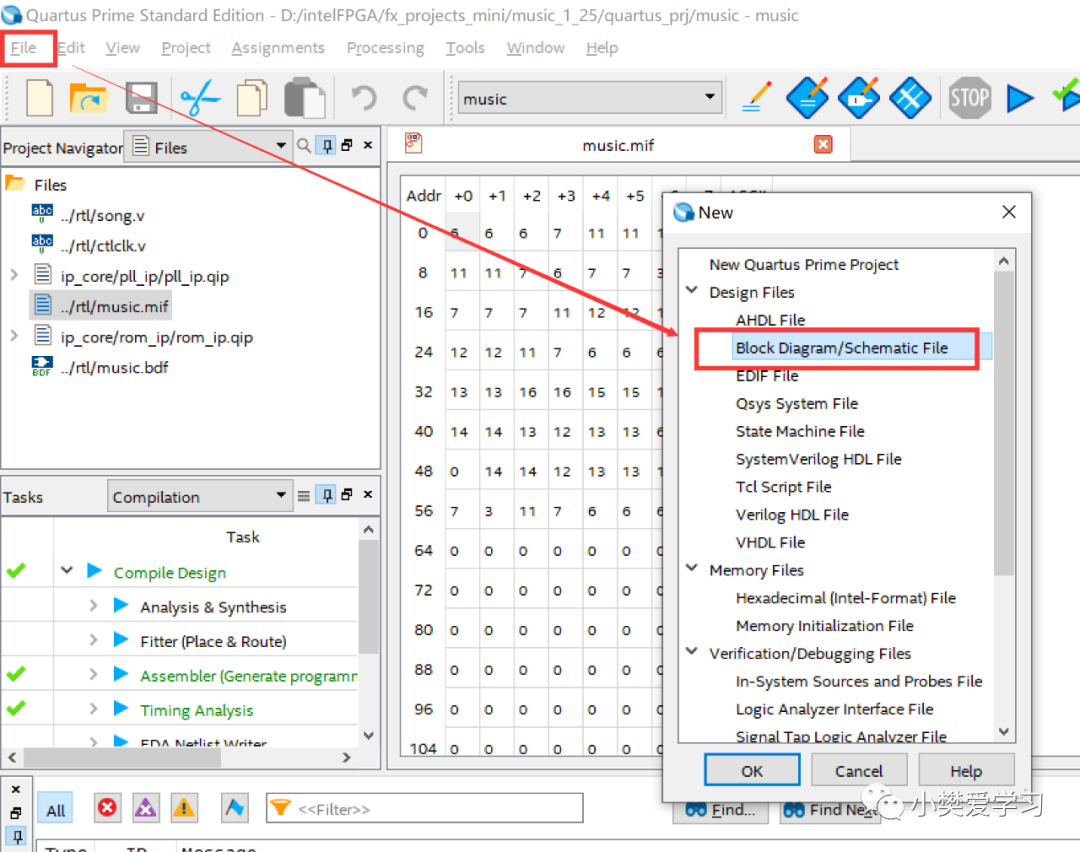

15.新建一个顶层的bdf文件。

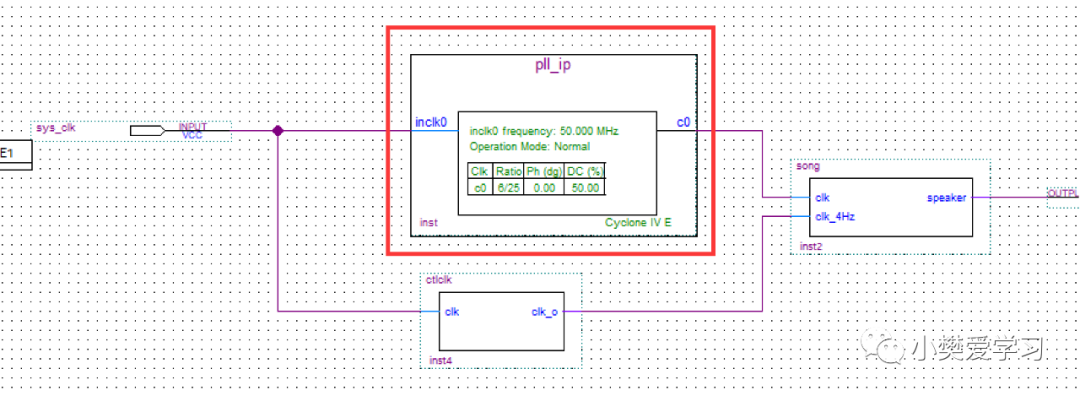

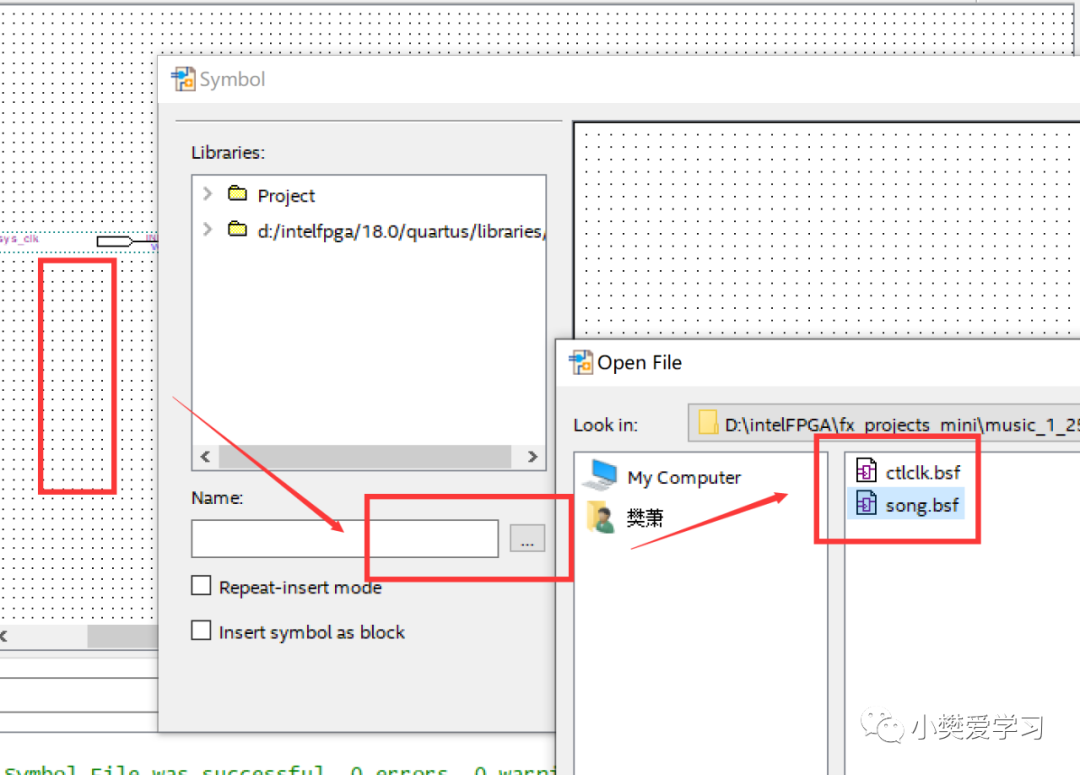

16.在bdf文件的空白处双击，打开symbol栏，点击下方三个点，跳转到自己的文件夹，将复制的song.bsf，ctclk.bsf，还有新生成的pll.bsf都添加进来，然后按下图连线，此时编译成功就没问题了。

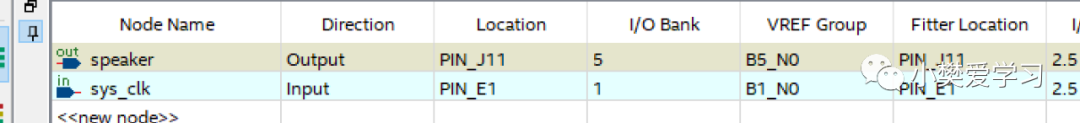

17.最后，按照自己的板子，搞定引脚，程序完成。

18.之后，只需要修改mif文件，就能播放自己要的歌曲，不过因为速度和音调会有些问题，有些效果可能不好。具体mif修改如下，以恭喜发财为例：

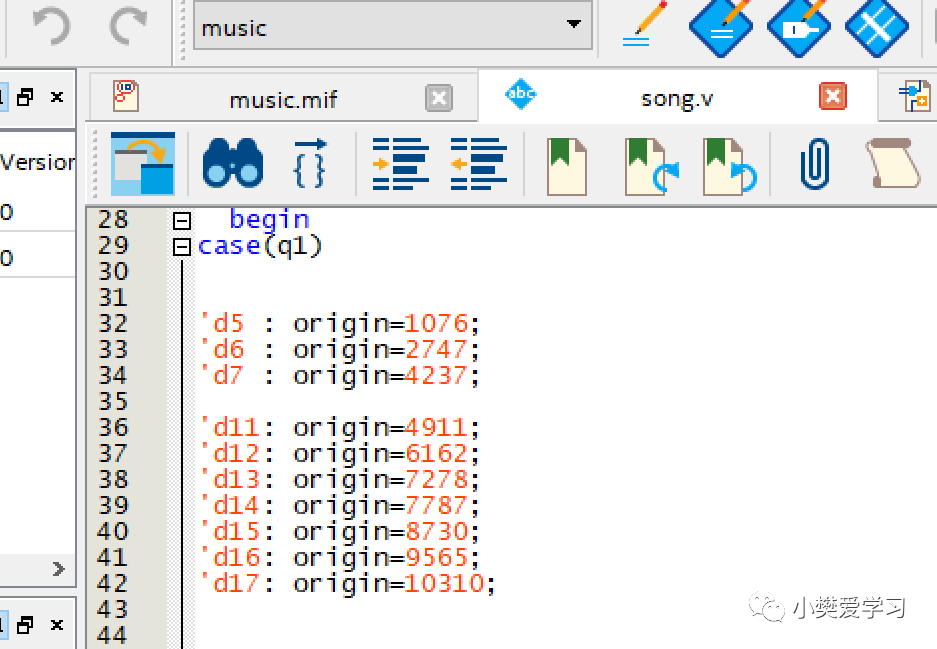

这里的11~17是七个音节，5，6，7是三个低音音节，如果需要其它的音节，需要自己计算。

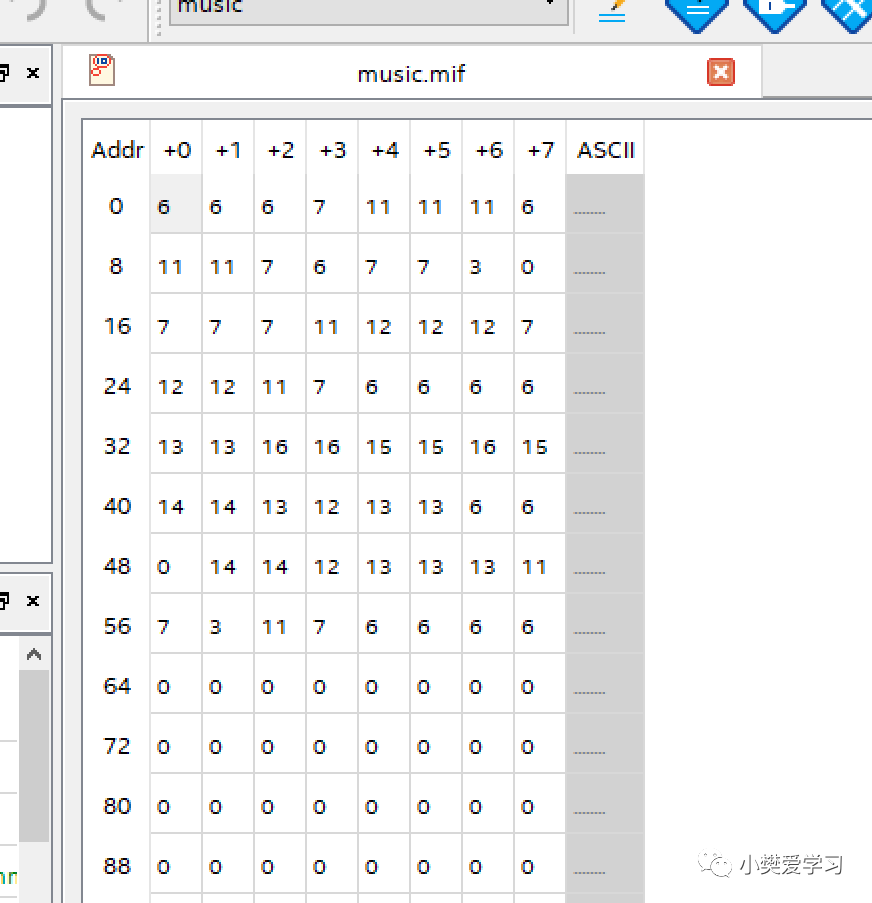

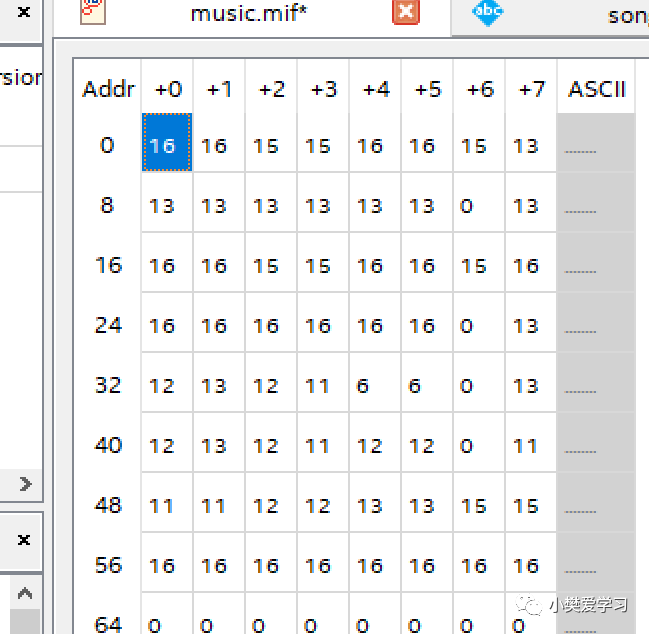

根据乐谱画线的这一段，编出来的mif文件应该是下面这样的：

然后复制到mif文件中

重新编译并下载就可以了，其它歌曲一样的操作。
