ttl电路中输入端悬空代表什么

在TTL（Transistor-Transistor Logic，晶体管-晶体管逻辑）电路中，输入端悬空意味着输入端没有连接到高电平（Vcc）或低电平（地/0V）。悬空输入可能导致不确定的电平状态，因此是不推荐的。

在TTL电路中，通常会将输入端连接到确定的电平，以确保电路的可靠性。连接到高电平（Vcc）时，表示为逻辑高（1），连接到低电平（地/0V）时，表示为逻辑低（0）。如果输入端悬空，它可能容易受到电磁干扰或漂移，导致电路的功能不稳定或未定义。

为了防止输入端悬空，可以使用电阻或其他电路来将输入端连接到一个确定的电平。这样可以保证输入信号的稳定性，并确保电路的正确操作。

ttl门电路输入状态怎么判断

在TTL门电路中，输入状态可以通过输入电平来判断。根据TTL的定义，当输入电压低于输入低电平（通常为0.8V）时，被视为逻辑低（0），当输入电压高于输入高电平（通常为2V至5V之间）时，被视为逻辑高（1）。

要判断输入状态，可以使用示波器或逻辑分析仪来测量输入引脚的电压。如果输入电压高于输入高电平，则表明输入状态为逻辑高；如果输入电压低于输入低电平，则表明输入状态为逻辑低。

另外，TTL门电路还具有一些传输特性，比如输入输出转换延迟和噪声容限等，可以对输入状态做出影响。因此，在实际应用中，需要考虑这些因素来确保正确判断输入状态。

ttl电路正确接线图图解

1、标准2输入TTL电路

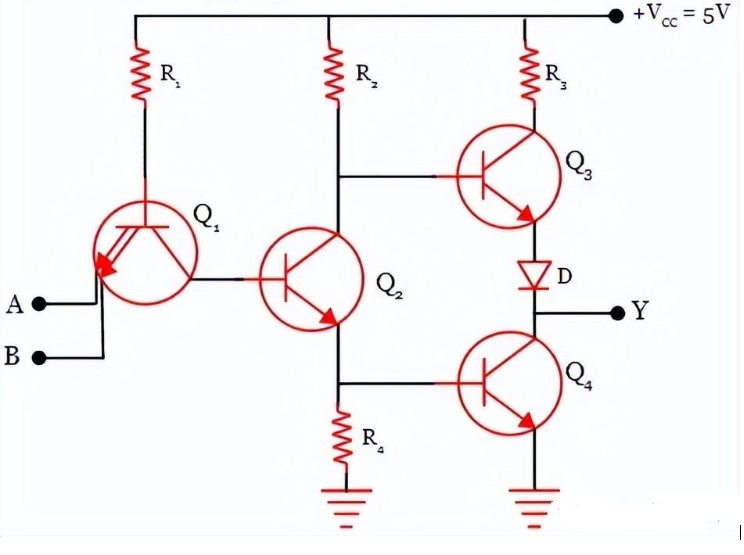

下图为2输入TTL与非门的电路图。它有四个晶体管Q 1、Q 2、Q 3和Q 4。晶体管 Q 1在发射极侧有两个输入端。三极管Q 3和Q 4组成输出端，称为图腾柱输出。

标准2输入TTL电路

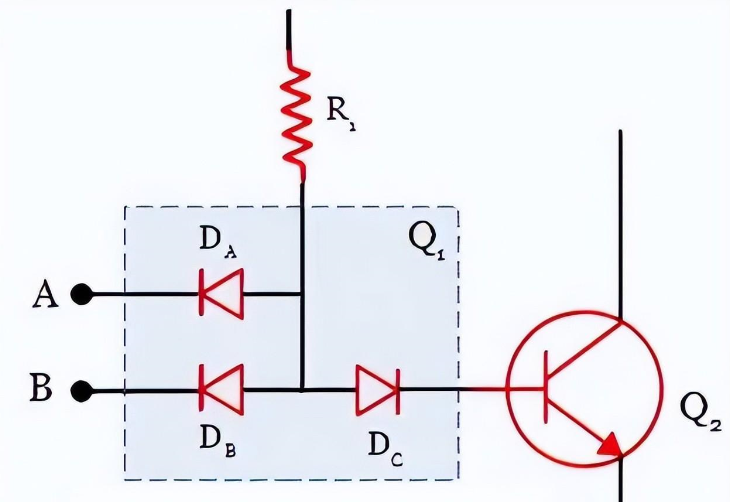

2 输入 TTL 与非门的电路可能看起来很复杂。我们可以通过考虑 2 输入 NPN 晶体管的二极管等效来简化其操作，如下图所示。

标准2输入TTL电路

在图中，二极管DA和DB代表晶体管Q 1的2输入发射极结。二极管 DC代表晶体管 Q2的集电极-基极结。

当输入 A 和 B 均为低电平时，两个二极管均正向偏置。因此，由于电源电压 +V CC = 5 V 而产生的电流将通过 R 1 和两个二极管 D A 和 D B 流向地面。

电源电压在电阻 R 1中下降，不足以导通晶体管 Q 2。随着 Q 2打开，晶体管 Q 4也将截止。但是晶体管Q 3被拉高。由于 Q 3是射极跟随器，因此端子的输出也将为高电平，即逻辑 1。

当任何一个输入（A 或 B）为低时，具有低输入的二极管将正向偏置。将发生与上述相同的操作，在这种情况下，输出将为高电平。

当输入 A 和 B 均为高电平时，发射极-基极结处的两个二极管都将反向偏置。集电极-基极结处的二极管 D C正向偏置。它将打开晶体管 Q 2。随着Q 2导通，晶体管Q 4也将导通。

输出端的两个晶体管都将导通，因此终端输出将具有低电平，这被视为逻辑 0。

2、标准3输入TTL与非门电路

下图为标准3输入TTL与非门电路。这与我们在2输入TTL与非门电路中差不多，只是这里输入晶体管Q 1具有三个发射极而不是两个。工作原理与 2 输入 TTL 与非门相同。

、标准3输入TTL与非门电路

3、TTL图腾柱输出电路

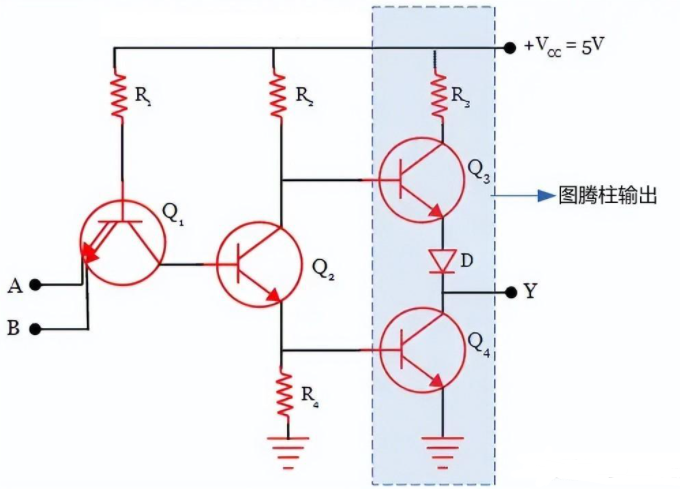

在下图所示的电路中，阴影部分表示图腾柱输出。三极管Q 3、Q 4、二极管D和限流电阻R 3构成TTL的图腾柱输出结构。

标准图腾柱输出，TTL电路具有以下特点和优势：

1、由于延迟时间短，与 DTL 相比，它们的运行速度相当高

2、抗噪性低（0.4V）

3、每个门的平均传播延迟为 10 纳秒（ns）

4、平均功耗为 10mW

5、它的最大扇出为10，这意味着一个输出可以驱动另外10个TTL输入

6、其他数字电路的接口很容易。

7、与二极管相比，其中应用的多发射极晶体管占用的空间相对较小

8、该系列价格相对便宜，市场上大量供应

9、应用简单易行

10、图腾柱晶体管在二进制 1（高）状态下提供非常低的输出阻抗

11、TTL 设备是兼容的（即一个 TTL 设备的输出可以作为输入提供给另一个 TTL 设备。在这种情况下，第一个设备称为驱动器，而第二个称为负载）

4、TTL集电极开路输出电路

TTL逻辑的集电极开路输出配置如下图所示。在此配置中，取消了晶体管 Q 3和上拉电阻。取而代之的是外部上拉电阻以确保正常运行，如图所示。

TTL集电极开路输出

输出取自 Q 4的集电极开路端子。当晶体管 Q 4关闭时，输出 Y 将为高电平，而当 Q 4导通时，输出将为低电平。

5、TTL三态门输出电路

在这种输出配置下操作晶体管时，可以获得高阻抗。三种输出状态是：高、低和高阻抗。

三态逻辑电路利用图腾柱排列的高速运行，同时允许输出进行线与运算（连接在一起）。Hi-Z 状态是图腾柱排列中的两个晶体管都关闭的状态，因此输出端对地和 V CC为高阻抗。换句话说，输出是一个开路或浮动终端，既不是低电平也不是高电平。实际上，输出端并不是完全开路，而是相对于地和 V CC具有几 MΩ 或更高的高电阻。

TTL三态门输出电路

上图显示了三态逆变器的电路，该电路有两个输入：A 是正常逻辑输入，F 是能够产生 Hi-Z 状态的启用输入。

当 F = 0 时，无论逻辑输入 A 的状态如何，电路都会进入其高阻抗状态。F 处的低电平正向偏置晶体管 Q 1 的发射极-基极结，并使电阻 R1 的电流从晶体管Q分流2使 Q 2关断，从而使晶体管 Q 4关断。E 处的低电平还正向偏置二极管 D 2以从晶体管 Q 3的基极分流电流，因此 Q 3也关闭。由于两个图腾柱晶体管都处于截止状态，因此输出端基本上是开路。

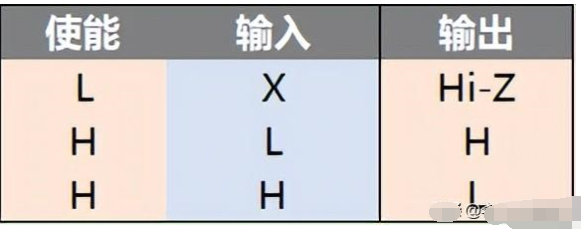

具体的可以看如下真值表：F = 1 时，电路作为正常逆变器运行，因为 F 处的高输入对晶体管 Q 1或二极管 D 2没有影响。在此启用条件下，输出只是逻辑输入的反相。
