基于紫光同创FPGA芯片的12G-SDI IP方案

SDI (serial digital interface)，数字分量串行接口，是由SMPTE (Society of Motion Picture and Television Engineers) 组织制定的一种数字视频接口标准，该标准已被广电，安防等众多行业广泛采用，用于传输未压缩、未加密的数字视频信号。

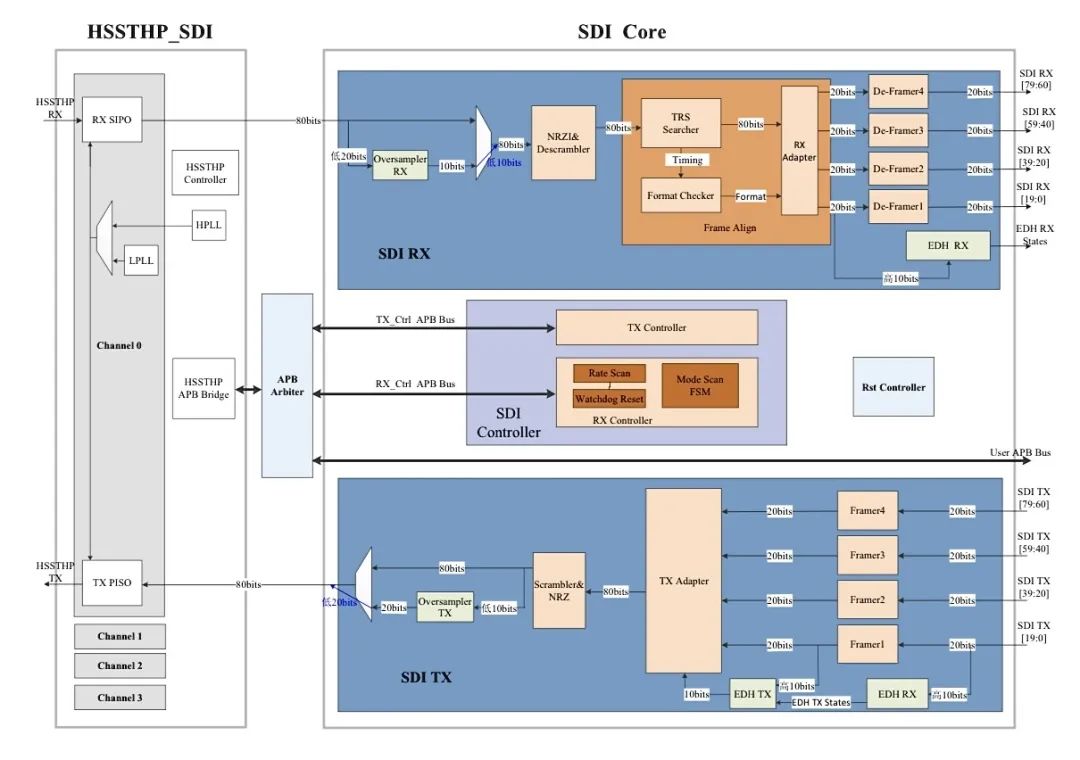

IP系统架构

12G-SDI IP是紫光同创基于Titan-2系列FPGA HSSTHP 资源实现的一款符合SMPTE标准的IP，可向下兼容6G、3G、HD、SD等速率，支持多链路SDI以及辅助数据包插入等功能。

HSSTHP_SDI 由Titan-2 HSSTHP IP 例化生成，包括HSSTHP 硬核资源，以及HSSTHP Controller 和HSSTHP APB Bridge 软核逻辑。

HSSTHP Channel 0 用作SDI 高速串行数据传输通道，仅完成数据的串并和跨时钟域处理，不做编解码等协议处理。

HSSTHP Controller 完成HSSTHP 上电/复位和速率切换控制。

HSSTHP APB Bridge 控制HSSTHP 的APB 总线接口。

基于紫光同创Titan-2系列FPGA芯片的视频开发板预留了一个FMC接口，兼容第三方SDI子卡，通过插上12G SDI的子卡，即可实现12G SDI的接口开发与演示。此外，该开发板还支持HDMI，DP等接口的FMC子卡。

该方案可充分满足广电、安防等领域市场需求，感兴趣的客户可通过紫光同创Sales和FAE获取更多详细信息。
