LUT是什么构成的？FPGA里的LUT有什么作用？

首先开门见山的回答这个问题——LUT的作用是 实现所有的逻辑函数 ，也就是类似于计算Y=A&B+C+D之类的算式结果！

LUT是什么构成的？

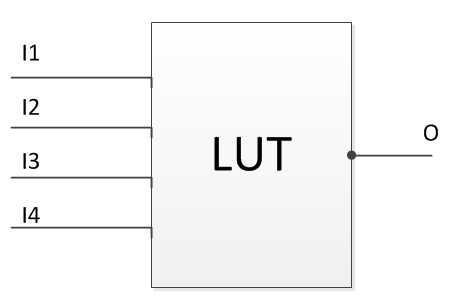

xilinx的LUT是4输入1输出的 RAM ，也就是4根地址线的，一根数据线的RAM，并且I1是高地址位，I4是低地址位，样子参考下图。I1到I4就是地址线，O是输出数据线。

RAM怎么实现逻辑运算？

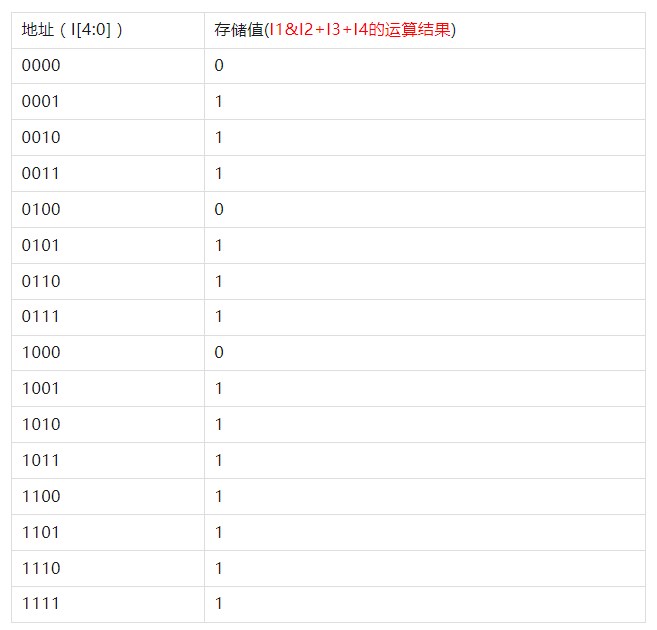

假设要实现运算Y=A&B+C+D。假设I1代表A，I2代表B，I3代表C，I4代表D，O代表Y。此时将下表存入LUT中。从下表可以看出，LUT存储的就是函数Y=A&B+C+D的真值表。 **4个输入信号的地址对应的位置上存储的就是4个地址进行逻辑运算后的真值！** 这样任何4输入的所有逻辑运算都可以通过存取真值表的方法实现。一旦输入地址中的任何一个数，立马就会输出存储位置上对应的结果。

verilog怎么实现上面的函数呢？

reg Y;

reg [3:0] I ;

always@（*）begin Y=(I[0] & I1) | I2 | I3；end

请注意（ ）里面是 ，代表不需要时钟，实现的是组合逻辑。如果最后一行变成如下：

always@（posedge clk）begin Y=(I[0] & I1) | I2 | I3；end

则生成的不是一个LUT是一个LUT加一个触发器FF。如下图。
