虹科干货 | 虹科Automation softPLC入门操作指南（4）

虹科KPA Automation softPLC

虹科KPA Automation softPLC是为Linux、Xenomai、INtime、Windows等实时操作系统开发PLC的编程环境，十分适合需要使用IEC61131-3和PLCopen标准的控制技术和进行PLC编程的用户。本篇文章主要介绍了如何使用KPA Automation softPLC Studio中的版本更新功能。

要

求

/ 前期准备

该功能需要在您的计算机上安装命令行 SVN 客户端 (SVN.EXE)。免费 SVN 客户端可从官方 Apache 网站获得，链接如下：https://subversion.apache.org/packages.html

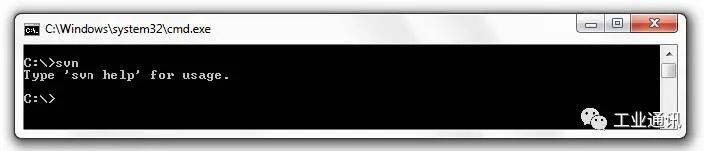

SVN.EXE 必须可以通过 PATH 环境变量访问。您可以轻松地从CMD提示窗口：

*KPA Automation softPLC Studio 已通过“VisualSVN”客户端进行验证。

1. 为项目启用版本更新功能

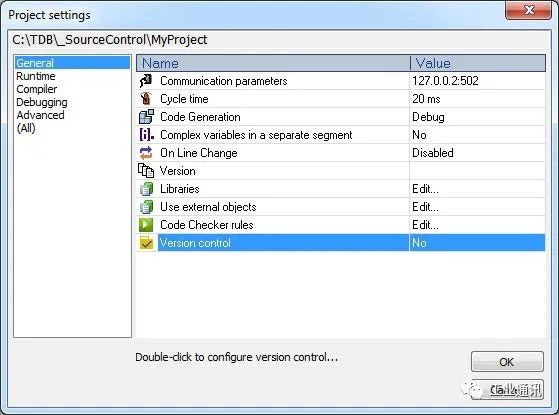

在项目设置框的“常规”页面中，双击“Version Control”选项：

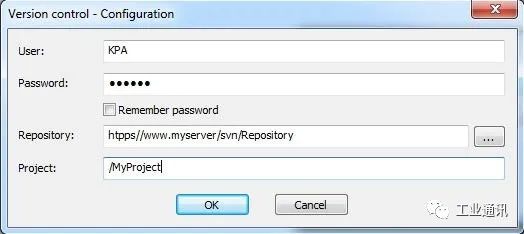

然后选择"SVN Client“后配置与SVN服务器的连接：

URL 必须与有效的可访问SVN存储库相对应。如果您的存储库本地安装在您的计算机上，请使用“...”按钮浏览安装它的文件夹。

您必须在存储库中输入项目路径名称以归档 KPA Automation softPLC Studio 项目文件。如果尚不存在，KPA Automaiton softPLC Studio 将建议您在单击确定时在存储库中创建它。

连接后，版本更新对话框打开。您可以随时重新打开版本更新使用“项目/版本更新”菜单。KPA Automation softPLC Studio 项目的组件作为XML文件存储在存储库中。Studio将创建一个交换区，XML 文件在此导出并与 SVN 作为本地共享复制。该区域是项目文件夹中的目录“\SC”。

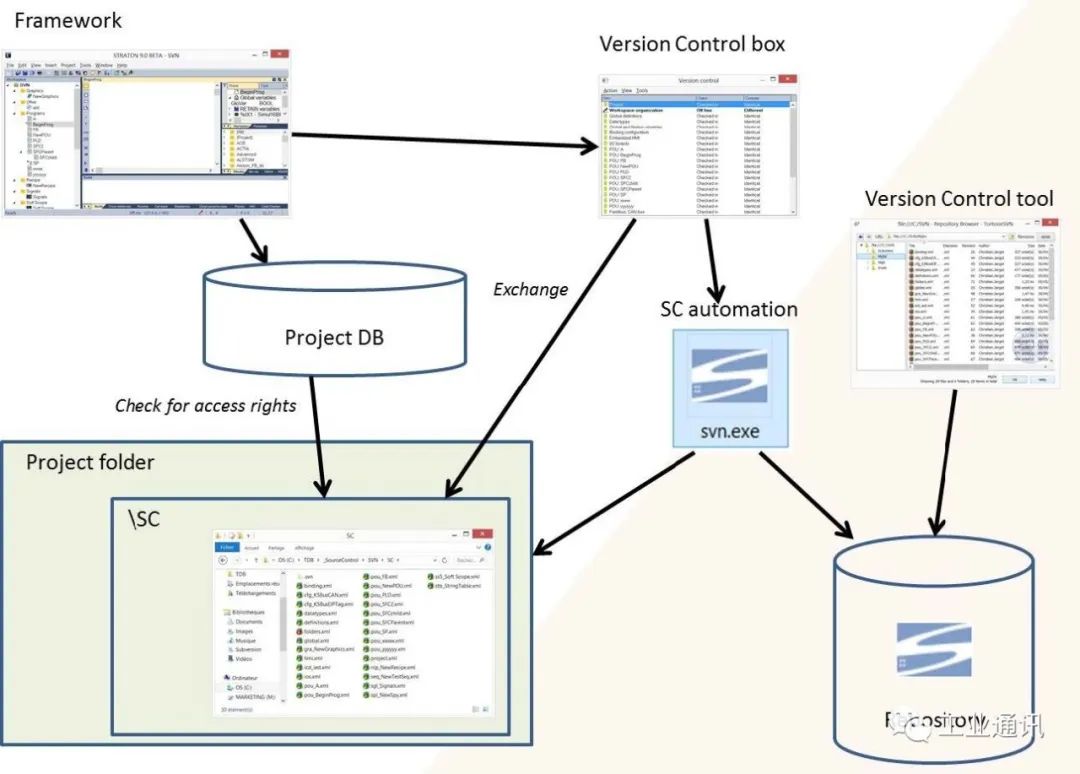

结构如下：

2. 版本更新对话框

注意：“\SC”中的 XML 文件只能在版本更新对话框打开时更新。版本更新对话框关闭时，在本地项目中所做的更改可能不会在项目中体现。此外，使用 SVN 工具对这些文件所做的更改不会自动体现在本地项目中。始终将版本更新对话框用于任何“提交”或“获取版本”操作。

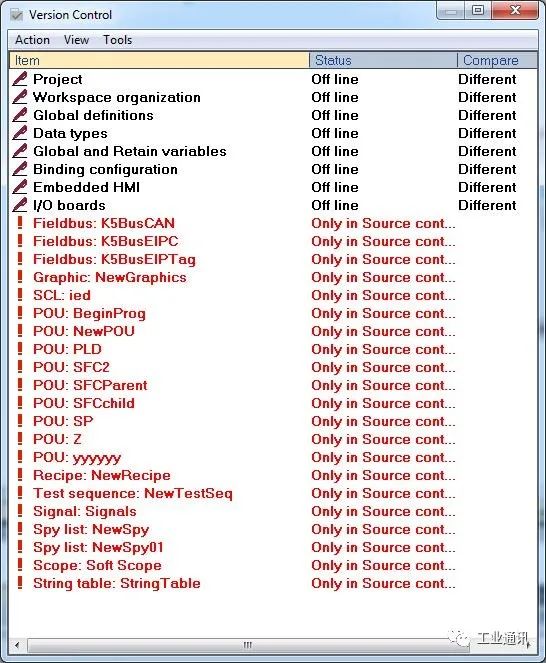

该框显示项目组件的列表，以及它们在版本更新工具中的状态：

源代码管理设置为“不可修改”的项目在工作区中以红色小三角标记显示，您可以使用“操作”命令在存储库和本地项目之间执行同步操作，而“查看”命令则是您能够从源代码中探索版本更新信息控制存储库。

3. 基于源代码控制中存档的项目创建本地项目

若想基于源代码控制中存档的项目创建本地项目，必须遵循以下程序：

1

创建一个空项目

2

从项目设置对话框中，激活并配置版本更新。下图显示了项目中包含的不同项目和缺失的项目

3

选择所有显示为红色的项目并执行“添加到项目”

4

选择所有其他（离线/不同）并执行“获取最新版本”

5

再次选择标记为离线的对象并执行“登入”
