XC7A100T-2FGG676I 芯片详细信息浅谈

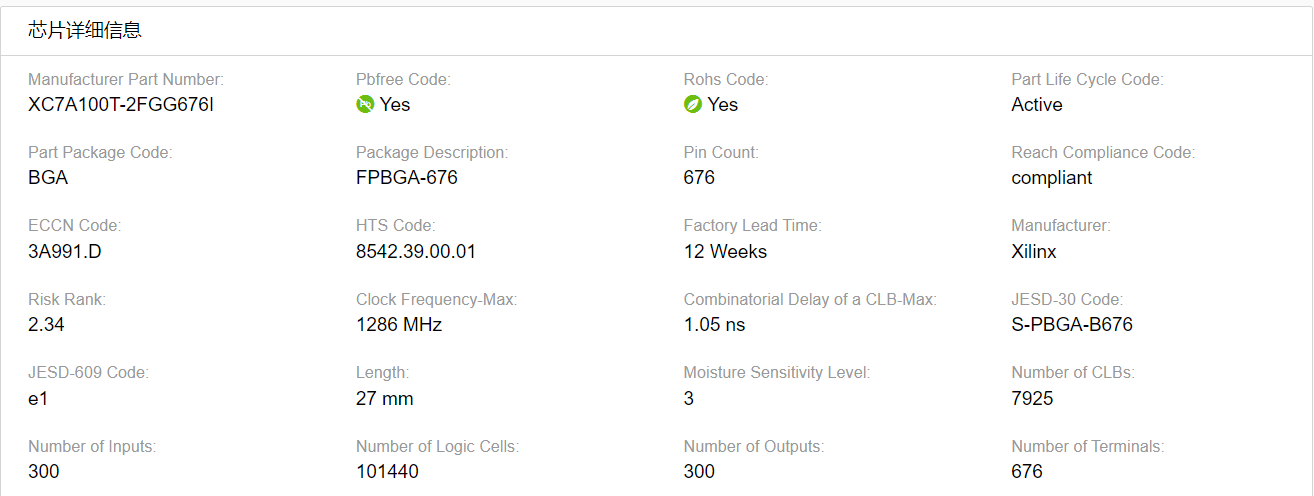

XC7A100T-2FGG676I 芯片详细信息如图XC7A100T-2FGG676I 供应商XC7A100T-2FGG676I 怎么订货 XC7A100T-2FGG676I价格

FPGA Artix-7 系列 101440 单元 28nm 技术 1V 676-Pin FCBGA

制造商： 赛灵思

产品类别： 可编程逻辑、 FPGA

制造商部件号： XC7A100T-2FGG676I

Xilinx® 7 系列 FPGA 包括三个全新的 FPGA 系列，可满足从低成本、小尺寸、成本敏感、大批量应用到超高端连接带宽、逻辑容量和信号处理的所有系统要求能力最苛刻的高性能应用程序。7 系列 FPGA 包括：

• Artix®-7 系列：针对大批量应用的小尺寸封装进行了优化，以实现最低的成本和功耗。

7 系列 FPGA 基于最先进的、高性能、低功耗 (HPL)、28 nm、高 k 金属门 (HKMG) 工艺技术，以 2.9 Tb/ s 的 I/O 带宽、200 万个逻辑单元容量和 5.3 TMAC/s DSP，同时功耗比上一代设备低 50%，为 ASSP 和 ASIC 提供完全可编程的替代方案。

XC7A100T-2FGG676I 主要特点

• 基于可配置为分布式存储器的真实 6 输入查找表 (LUT) 技术的高级高性能 FPGA 逻辑。
• 具有内置 FIFO 逻辑的 36 Kb 双端口 Block RAM，用于片上数据缓冲。
• 高性能 SelectIO™ 技术，支持高达 1,866 Mb/s 的 DDR3 接口。
• 具有内置多千兆位收发器的高速串行连接，从 600 Mb/s 到最大速率 6.6 Gb/s 到 28.05 Gb/s，提供特殊的低功耗模式，针对芯片到芯片接口进行了优化。
• 用户可配置的模拟接口 (XADC)，将双 12 位 1MSPS 模数转换器与片上热传感器和电源传感器结合在一起。
• DSP Slice 带有 25 x 18 乘法器、48 位累加器和用于高性能滤波的预加器，包括优化的对称系数滤波。
• 强大的时钟管理块 (CMT)，结合锁相环 (PLL) 和混合模式时钟管理器 (MMCM) 模块，可实现高精度和低抖动。
• 用于 PCI Express® (PCIe) 的集成模块，适用于高达 x8 Gen3 端点和根端口设计。
• 多种配置选项，包括对商品存储器的支持、具有 HMAC/SHA-256 身份验证的 256 位 AES 加密以及内置 SEU 检测和校正。
• 低成本、引线键合、无盖倒装芯片和高信号完整性倒装芯片封装，可在同一封装中的家庭成员之间轻松迁移。所有可用的无铅封装和有铅选项的选定封装。
• 采用 28 纳米、HKMG、HPL 工艺、1.0V 核心电压工艺技术和 0.9V 核心电压选项，专为高性能和最低功耗而设计，可实现更低的功耗。
