FPGA.EQ6GL9小型低功耗百万门级FPGA替换XILINX/赛灵思

时间:2022-02-28 11:18

人气:

作者:admin

标签: FPGA

导读:EQ6GL9可替换器件:XILINX/赛灵思:XC6SLX4、XC6SLX9Altera:EP4CE6、EP4CE10Lattice:iCE40LP/HX/LM家族、iCE40Ultra/UltraLite家族、iCE40UltraPlus家族全型号器件神针6GodNeedle6家族EQ6GL9型FPGA:有效系统门容量达...

EQ6GL9可替换器件:

XILINX/赛灵思XC6SLX4、XC6SLX9

AlteraEP4CE6、EP4CE10

LatticeiCE40 LP/HX/LM 家族 、iCE40 Ultra/UltraLite 家族 、iCE40 UltraPlus 家族全型号器件


神针6 GodNeedle6家族EQ6GL9FPGA

有效系统门容量达到 92 万门

芯核电压 1.1V,I/O 标准电压 3.3V,支持多种 I/O 标准;

具有 32 个 4.5K 嵌入式存储器单元,最大存储容量 144K bit;

具有 16 个高速 18bit X 18bit 乘法器;

具有 1 个可编程 PLL,最高时钟管理频率可达 500MHz;

最多可提供 8 路全局时钟信号

最大可提供 108 个可编程用户 I/O;

支持主动串行、被动串行、主动并行、被动并行、JTAG、SPI 等配置模式;

ESD 大于 2000V;

温度:-55℃ - 125℃

封装形式:CB256( 陶封)、CSG225(塑封)、FG100(塑封)、TQG144(塑封)。

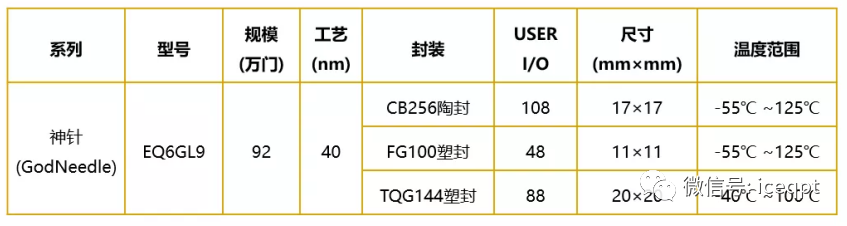

EQ6GL9的基础参数如下表所示:

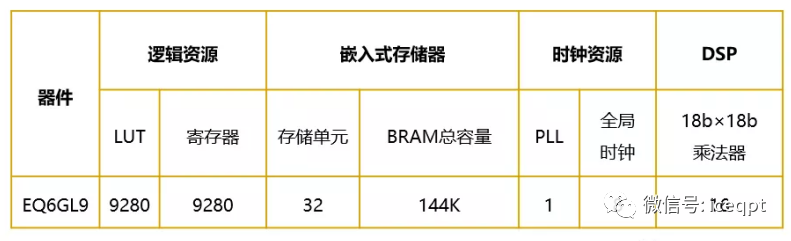

EQ6GL9的典型技术参数如下表所示:

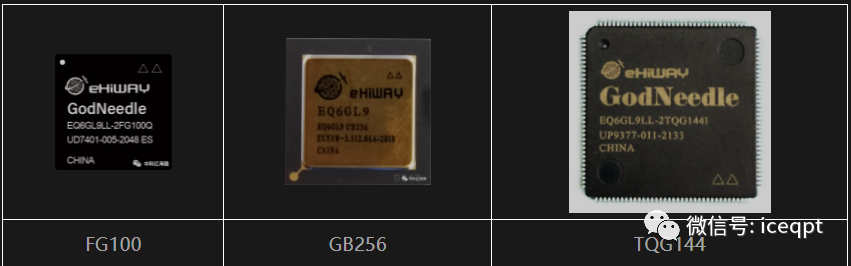

EQ6GL9的典型封装形式如下图所示:



适应场景

EQ6GL9广泛应用于工业控制通信汽车电子等领域,并且在各行业多种产品中得到了稳定应用。各封装的典型特性如下所示:

  • 目前由于各种环境因素的影响,市场上芯片的供货周期和价格持续增长,你有在为找不到芯片而苦恼吗?你有在使用其他方法来寻找解决方案吗?你有在寻找最优性价比的可编程逻辑芯片吗?那么TQG144封装的EQ6GL9就给你提供了便捷和可能性;
  • 随着电子技术的飞速发展,对小型化、高密度、高质量组装的要求越来越高。你有为有限空间内设计而发愁吗?你有为想办法降低功耗而苦恼吗?那么FG100封装的EQ6GL9可能是你最好的选择;
  • 你有为恶劣环境下设备故障率比较高而日夜想解决办法吗?你有为各种空间效应所带来的信号错误而困扰吗?那么CB256封装的EQ6GL9将为你排忧解难。

公司情况

中科亿海微电子科技有限公司是中国科学院“可编程芯片与系统”研究领域的科研与产业化团队,按照国家创新驱动发展战略,发起成立的以“可编程逻辑芯片与可重构系统”为技术特色、以“软件定义硬件”系统设计与集成为主营业务的高新技术企业。公司坚持全正向设计技术路线,研制具有高可靠性的嵌入式可编程IP核、可编程逻辑芯片和EDA软件,实现可编程逻辑芯片软硬件的全面自主研制,具有较完善的知识产权保护体系。
