亿灵思®国产可编程逻辑芯片EDA软件系列二：零学

1►

亿灵思设计软件介绍

亿灵思设计软件是中科亿海微基于多年可编程逻辑芯片开发软件技术攻关与工程实践应用而研发的一款拥有国产自主知识产权的大规模可编程逻辑芯片开发软件，可以支持千万门级以上可编程逻辑芯片的设计开发，同时提供几十种常用的IP核方便用户进行开发设计。从使用方向上看，亿灵思设计软件可支持以下两大设计功能：

大规模可编程逻辑芯片开发设计

嵌入式可编程电路IP核设计评估

2►

可编程逻辑芯片应用设计

亿灵思设计软件支持工业界标准的可编程逻辑芯片开发流程，可以实现从RTL设计输入、逻辑综合、工艺映射、装箱、布局布线、码流生成、编程下载的全套操作。亿灵思设计软件处理流程如下图所示：

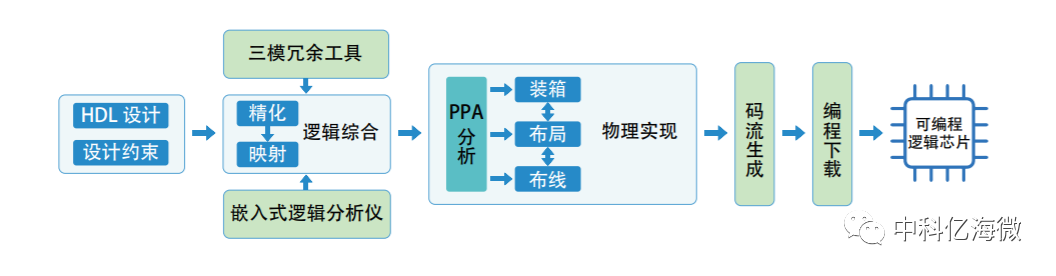

软件处理流程图

亿灵思设计软件的界面操作流程与国外知名厂家的软件操作流程一致，并且界面风格也极为相似，用户不需要重新学习即可上手操作，大大节约了开发人员的学习成本。亿灵思设计软件的开发界面如下图所示：

亿灵思设计软件主界面

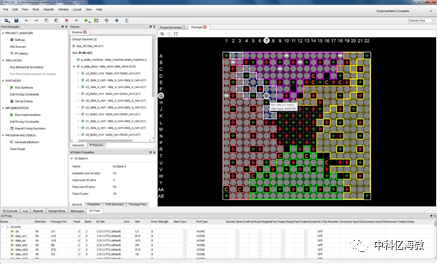

管脚指定界面

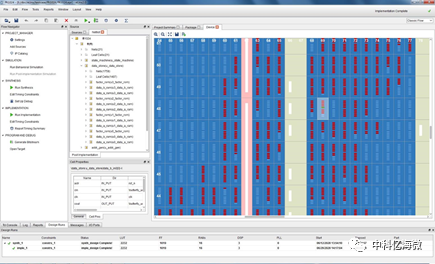

位置约束功能界面

3►

嵌入式可编程电路IP核设计评估

面向SoC集成，中科亿海微为用户提供基于正向软硬件设计技术的嵌入式可编程电路IP核和配套的自主研发的可编程电路IP核评估软件，可以针对用户需求快速定制设计各种可编程电路IP，并进行初步的设计评估。从设计流程上看，首先，用户综合考虑设计约束和资源结构，进行IP核定制编程资源规模评估，生成IP核阵列配置信息；然后，根据阵列配置信息生成IP核硬件电路结构，并产生嵌入式可编程电路IP核的物理模型、功能模型和时序模型；最后，用户可根据这些结果将嵌入式可编程电路IP核集成到SoC中，进行进一步的芯片集成设计。

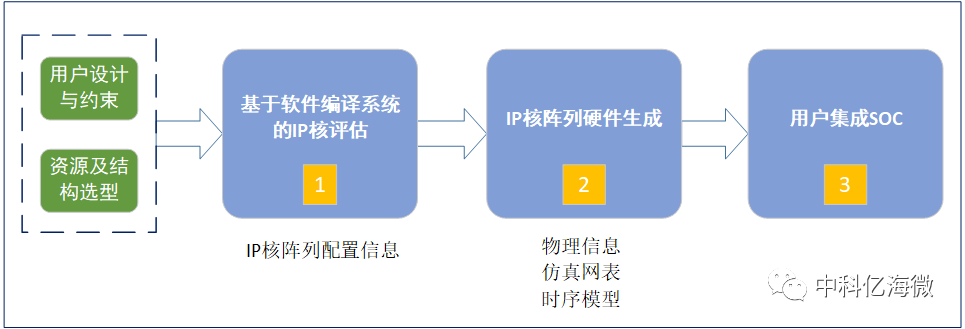

嵌入式可编程电路IP核开发流程图

嵌入式可编程电路IP核参数评估软件界面如下图所示：

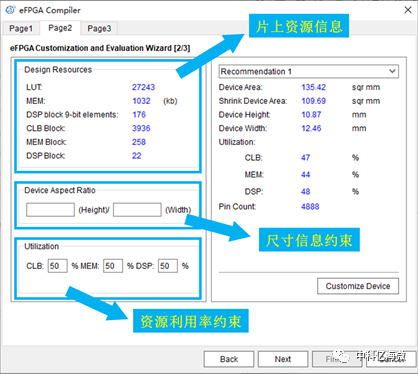

嵌入式可编程电路IP核参数评估软件界面

在嵌入式可编程电路IP核参数评估软件界面中可直观看到片上资源信息情况，用户可根据实际应用情况对IP核尺寸信息或资源利用率进行灵活调配，从而获得所需的IP核评估结果。下图是具体电路占用IP核资源情况。

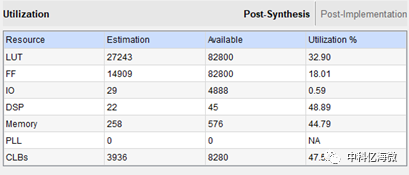

自定义嵌入式可编程电路IP核逻辑资源使用表

4►

优势

亿灵思设计软件采用全正向自主设计，用户可实现相关数据的加密处理，提高安全性；

具有嵌入式可编程电路IP核complier功能，可帮助用户根据自己的需求灵活定制嵌入式可编程电路IP核的规模和排布；

集成高性能算法，在运行时间和性能上已经接近或达到国外同款主流商业软件的水平；

兼容国外主流软件的业务流程，且操作界面相似，工程师零学习成本便可快速上手；

提供三模冗余功能，通过软件加固的方式可大幅提升设计可靠性。
