虹科教您 | 虹科Automation softPLC入门操作指南（3）

1

创建“信号”

从 Workspace 中，选择一个文件夹并从上下文菜单中运行 Insert New Item：

图1 Insert New Item命令

从 Resources 类别中，选择 Signals 并为其命名：

图2 Resources 类别

你现在可以从工作区打开它：

图3：在工作区中的Signals

2

启动应用程序

使用 SIGPLAY 功能块生成您的信号：

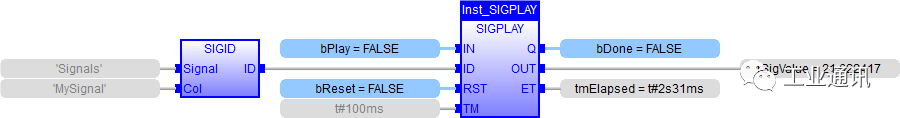

图4：SIGPLAY FB

SIGPLAY 功能块需要一个标识信号的 ID。使用 SIGID 函数将信号文档的名称和该文档中的信号列的名称转换为有效的 ID。

1

准备On Line Change

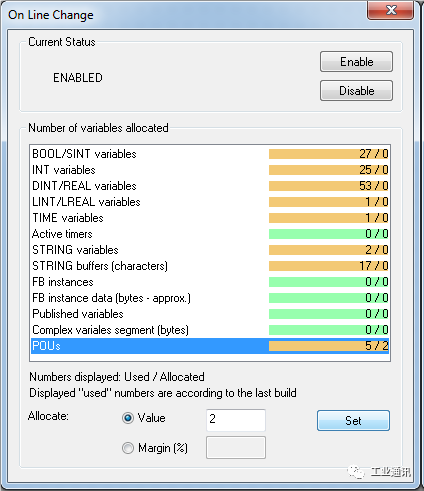

On Line Change的第一步是通过更改设置来准备项目。右键单击project

> Settings > Runtime > On Line Change。对于每种数据类型，需要声明允许的最大内存大小：

需要将应用程序编译并下载到虹科KPA Automation softPLC（Runtime）以验证这些设置。

2

更改并下载应用

出于测试目的，首先进行简单的更改。然后，要在应用程序中进行更复杂的更改，请参阅联机帮助中的限制。例如，在 ST 程序中添加一个简单的行：

//New code bTestOnlineChange += 1;

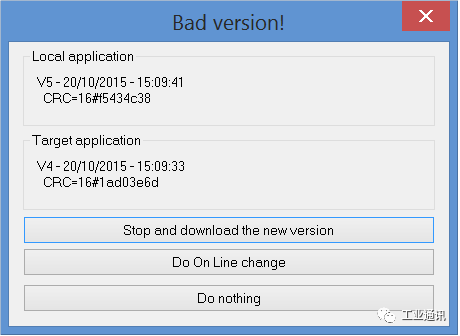

然后编译并连接到 KPAA softPLC。出现以下窗口时，选择“Do On Line Change”。

如果出现如上错误通知，则意味着Studio 中的PLC程序与softPLC执行的PLC程序不匹配。虹科KPA Automation softPLC Studio 允许跟踪PLC代码版本：例如，如果虹科KPA Automation softPLC正在运行并执行一些PLC程序，并且用户在Studio中修改了项目时，softPLC runtime尝试附加到它时会失败。KPA Automation softPLC Studio 要求做出选择：

● 停止并上传新版本的 PLC 程序，

● 进行On Line Change

● 什么也不做

在“什么都不做”的情况下，会出现错误版本通知以通知 PLC 逻辑差异。

您可以进行新的更改，例如，断开连接并将 ST 程序中的“+”更改为“-”以查看结果。

3

逐步进行On Line Change

连接到runtime时,您可以选择“Do nothing”，在这种情况下，可以稍后使用菜单或工具栏完成在线更改。工具栏会这样显示：

单击下载按钮下载最新的应用程序，然后单击按钮进行在线更改以验证下载。如果结果成功（状态 RUN）表示下载成功，应用程序正常启动

注意：要明确验证在线更改，请手动停止并重新启动您的应用程序。否则，如果设备断电，重新启动时运行时将不会启动最新版本的在线更改应用程序。
