Moku Cloud Complie 云编译介绍

Moku Cloud Complie是Moku:Pro上的一项创新功能。Moku是测试工具是基于FPGA的仪器，Moku Cloud Complie允许用户将自定义的VHDL代码部署到Moku，代码可以提供自定义功能和现有仪器交互，解锁Moku片上仪器的创新和独有的功能。

这个教程从用户创建Cloud Complie账户开始到部署一些简单的VHDL示例。在指南结束时，用户将具备编译和部署自定义代码到Moku:Pro的基本知识。

前提条件

Moku:Pro 需要带有以下功能：

1. Multi-Instrument Mode（MiM）

2. Moku Cloud Complie （MCC）

如果您的 Moku:Pro 没有 MiM 或 MCC，请通过 sales@liquidinstruments.com 联系 Liquid Instruments 以咨询评估和升级。

概述

Liquid Instruments 的云编译工具使用户能够设计客户代码和功能以在 Moku:Pro 平台上实施。与 CPI 和基于专用集成电路 (ASIC) 的 DSP 方法相比，FPGA 平台提供接近 ASIC 级别的延迟和性能，并且更像传统 CPU 的软件可编程性。

虽然有许多软件语言可以用来为基于 CPU 的设计编写软件，并且这些语言被广泛教授和使用；FPGA 编程仅限于 VHDL 或 Verilog，它们的学习曲线陡峭，而且工具通常很昂贵。此外，可用于部署 VHDL 代码的平台仅限于 FPGA 供应商的评估板或各种功能有限的开源硬件板。

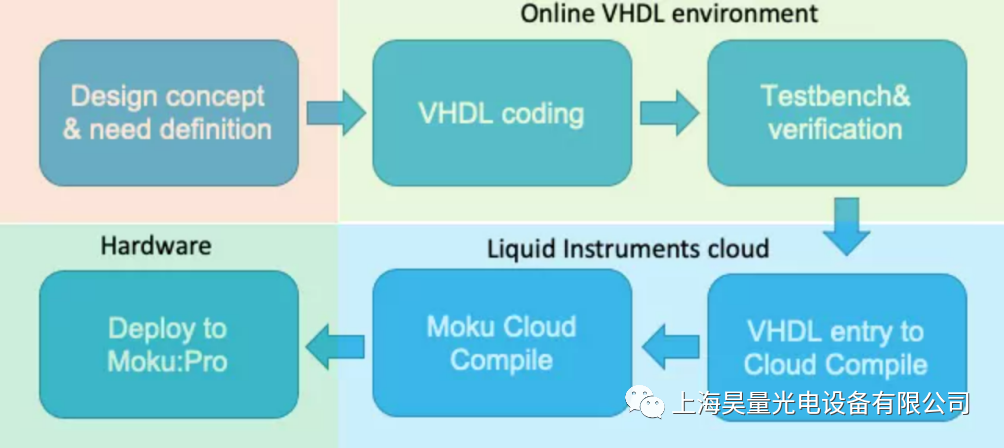

Moku:Pro 与 Moku Cloud Compile 相结合，满足了对具有研究级硬件的高性能实验室仪器的需求，并结合了部署自定义 VHDL 的能力，而无需大量 HDL 编译、合成和路由软件的开销。MCC 在云端编译用户的客户 VHDL，并通过互联网提供比特流，准备部署到任何支持 MCC 的 Moku:Pro。

Multi-instrument mode

and Cloud Compile

Moku:Pro 多仪器模式 (MiM) 允许同时部署和操作多个仪器。在最高级别；MiM 提供 4 个插槽，代表 FPGA 的 4 个分区。用户可以将仪器的灵活排列部署到这些插槽中。

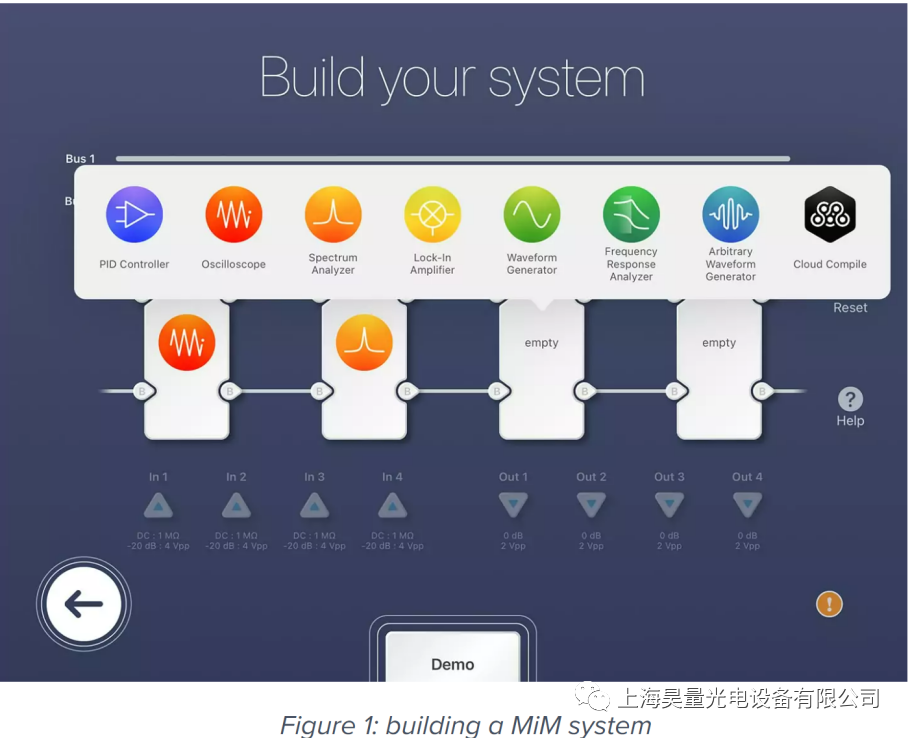

图 1 显示了 MiM 接口，具有示波器部署在插槽 1，频谱分析仪部署在插槽 2，而插槽 3 和 4 仍有待填充。可用的仪器有：PID 控制器、示波器、频谱分析仪、锁相放大器、波形发生器、频率响应分析仪、任意波形发生器和云编译。

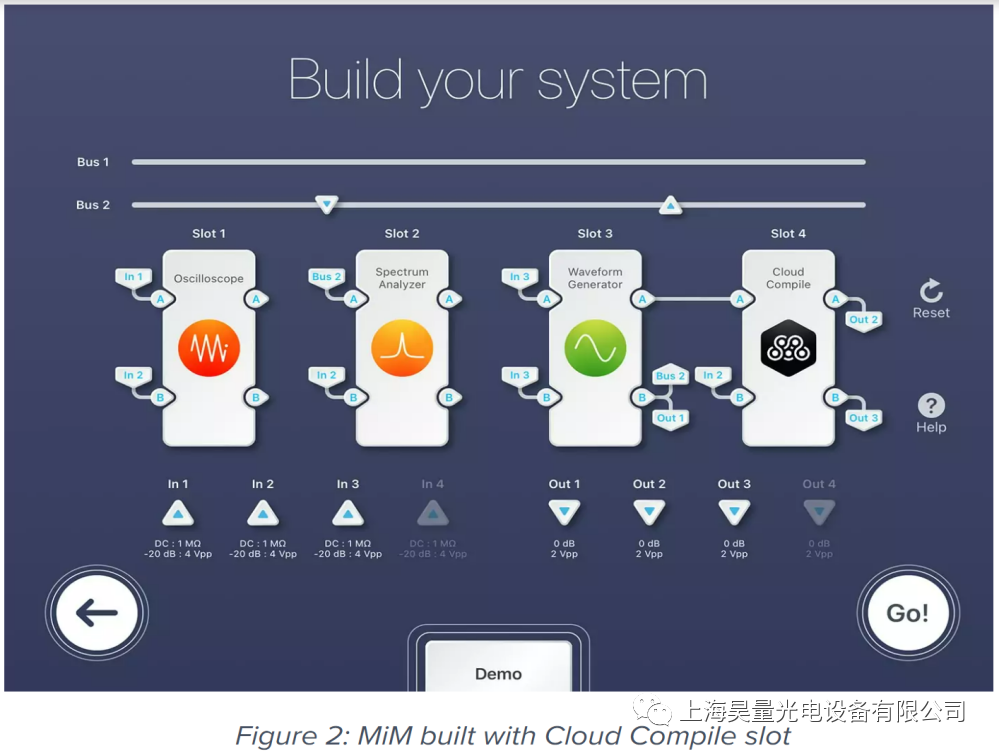

它是 Cloud Compile 工具，下图中的插槽 4，我们可以在其中部署用户已编译的 VHDL 代码。MiM能够使用户的 VHDL 与 Moku 仪器进行交互。

Setting up a Cloud Compile account

在我们可以编译或部署代码到 Moku 之前，我们需要一个在线账户。这是一个简单的流程：

在以下位置设置MCC用户账户：

compile.liquidinstruments.com
首次使用的用户需要选择“注册”
现有的新用户可以通过用户名或电子邮件地址登录，然后输入他们的密码。
注册页面只需要用户选择的用户名、有效的电子邮件地址和用户定义的密码。

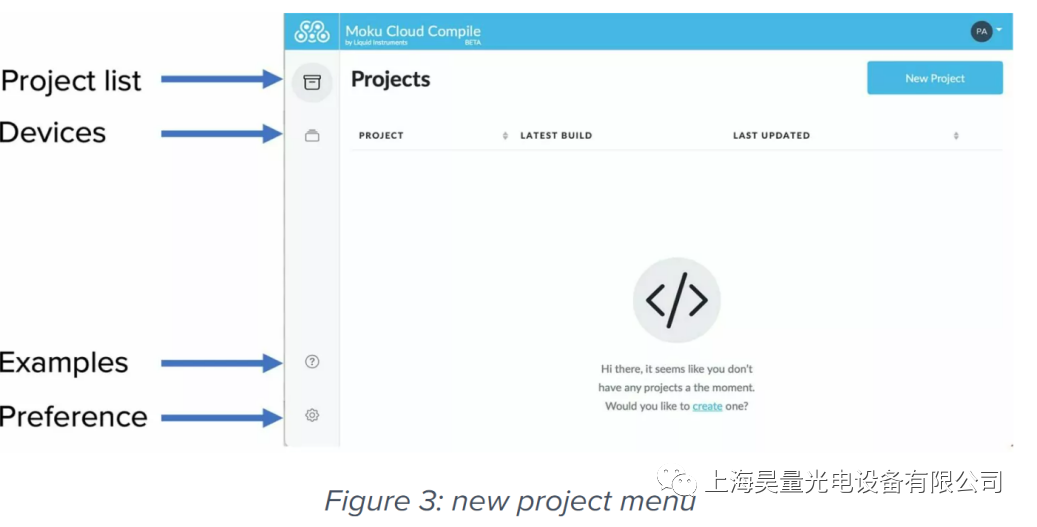

注册并登录后，您将看到 Projects 页面，该页面最初为空，如图3所示。

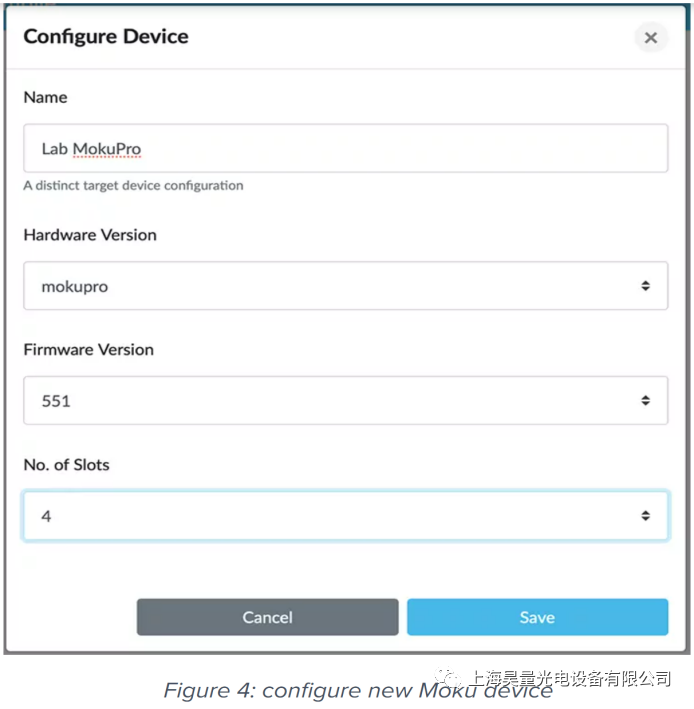

在我们的第一个 VHDL 示例之前，我们将配置设备；选择 Devices 选项卡并进行配置，如图 4 所示。选择一个方便的名称，然后选择 Hardware version、Firmware version 和 No. of slot，如图4所示。

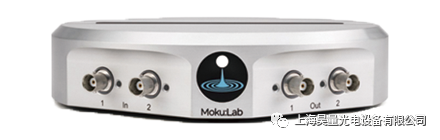

Moku:Lab- 综合电子测量分析仪（十二功能合一）

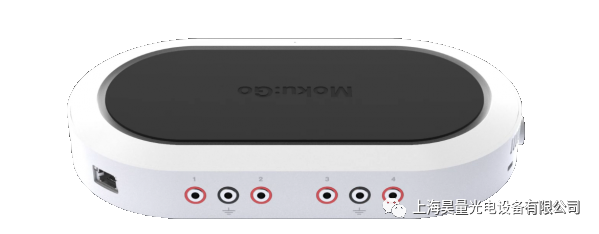

Moku:Go-新工科实验教学解决方案

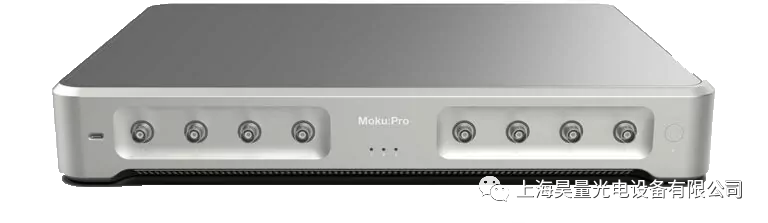

Moku :Pro-多功能科学实验仪器
