在Vivado中使用SRIO高速串行协议的IP演示

在FPGA开发过程中不可避免的要使用到一些IP，有些IP是很复杂的，且指导手册一般是很长的英文，仅靠看手册和网络的一些搜索，对于复杂IP的应用可能一筹莫展。

这里以Xilinx为例，在Vivado中使用SRIO高速串行协议的IP演示如何使用官方例程和手册进行快速使用，在仔细阅读参考官方例程后进行一些修改就可以应用在实际项目中。

1.导入IP

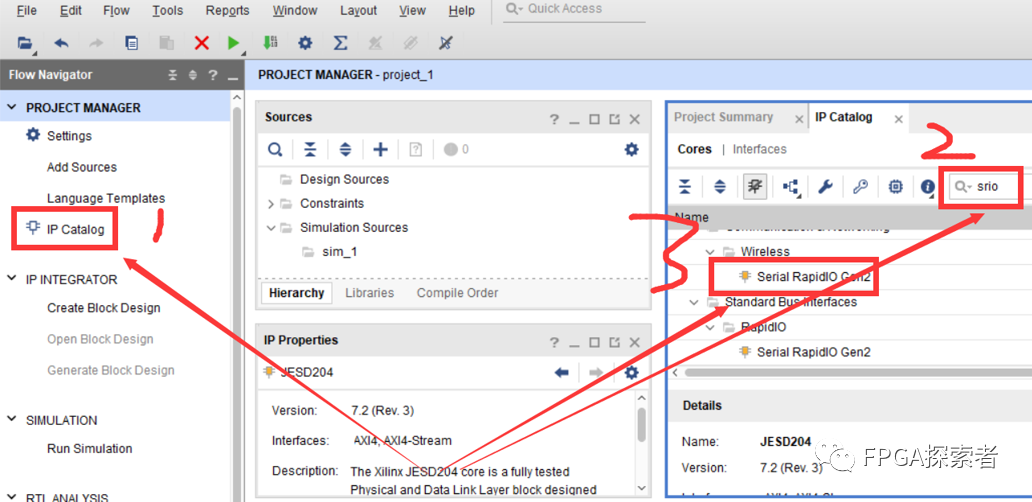

点击“IP Catalog”，选择要使用的IP，双击3处配置IP。

2.配置IP

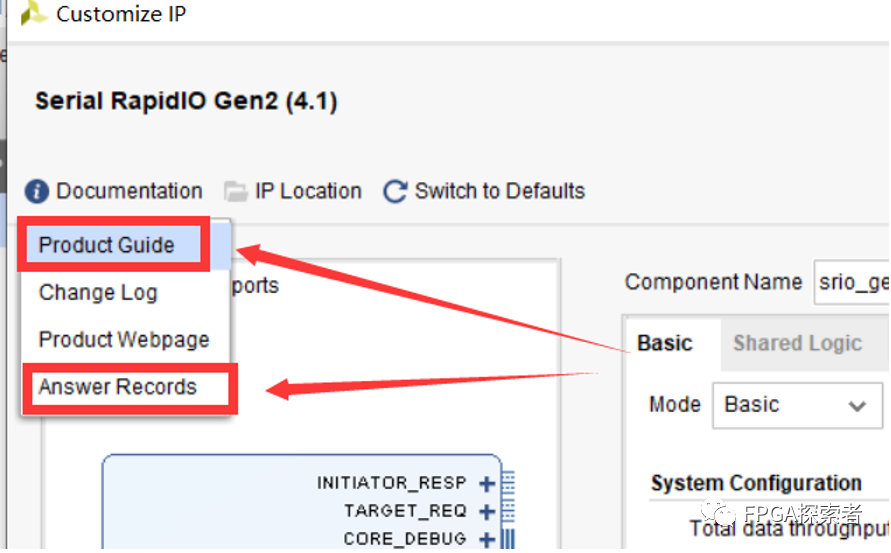

点击左上角可以阅读官方的IP说明手册、IP更新信息、常见问题及解决方式。根据实际的需求配置IP的参数，如工作时钟等。

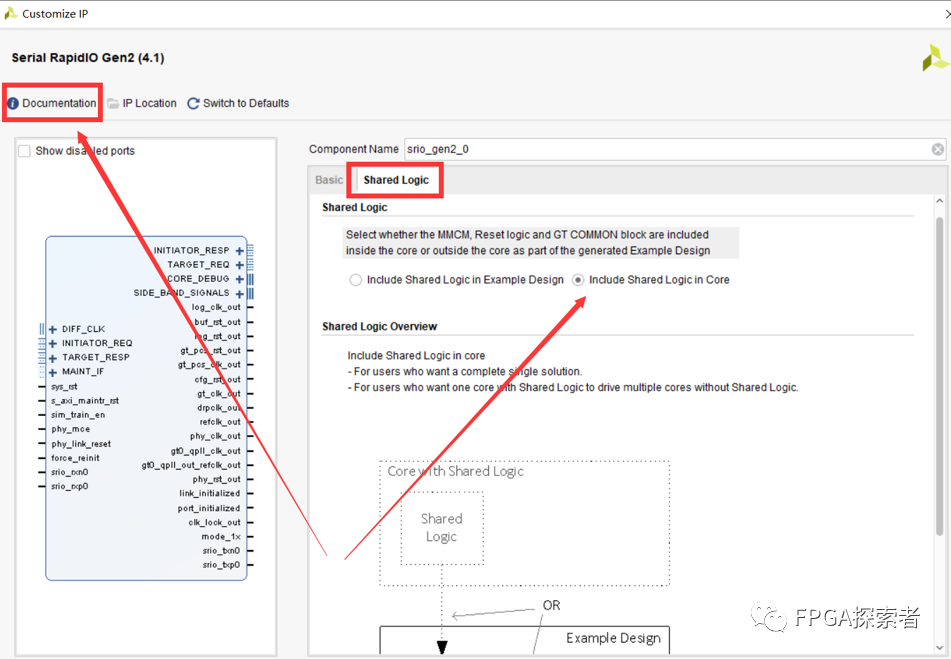

在“Shared Logic”选项中（SRIO、Aurora、JESD204等使用GT的IP核中常常有此选项），如果选择“ Include Shared Logic inExample Design ” （推荐方式） ，则在IP核外部的示例工程中生成时钟、复位等必要逻辑，且这些逻辑作为共享逻辑，加入使用 多个IP核时，可以共享一些复位等信号 ， 且这些时钟、复位可以被使用者修改 ；

当选中“ Include Shared Logic in Core **”****（简单）**选项时，时钟、复位逻辑等逻辑被包含在IP核中， 对其他的IP不可见 ， 这些逻辑也不能被修改（Read-Only） 。

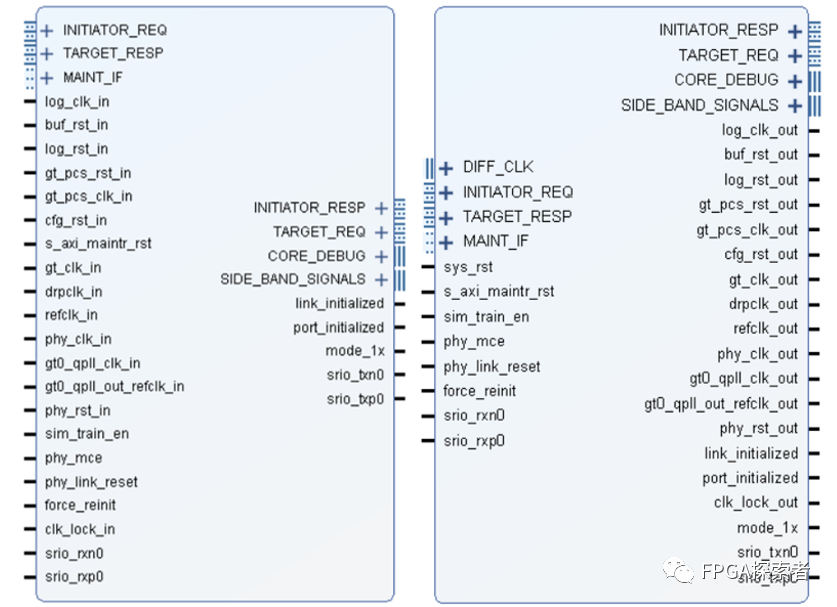

下图中左边是“ IncludeShared Logic in Example Design ”，右边是“ Include Shared Logic in Core ”，可见不同配置下IP对外呈现的时钟、复位和GT的一些引脚是不同的。

3.阅读手册

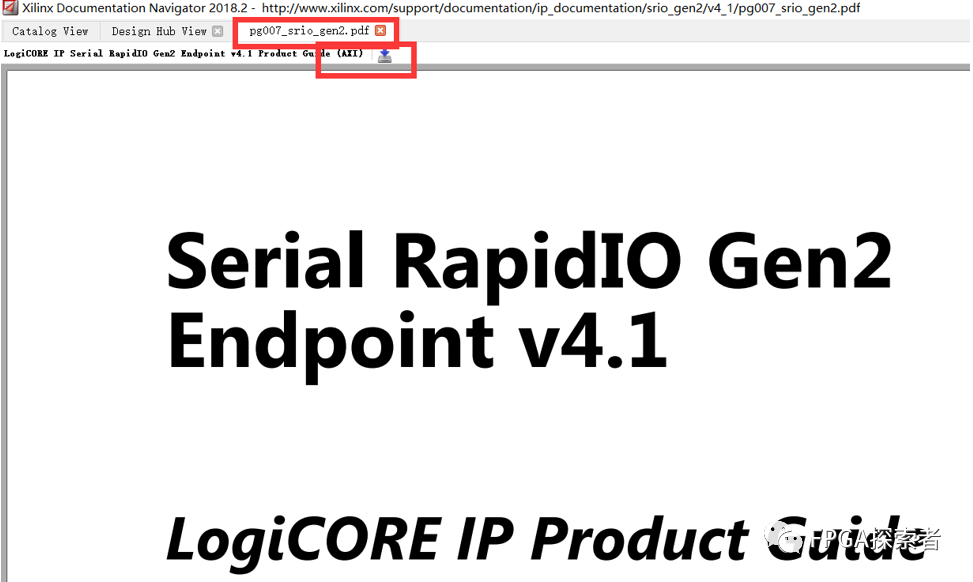

点击“Product Guide”可以转到Xilinx的DocNav中，查看、阅读、下载各FPGA器件手册、开发板资料、IP手册。 Xilinx官方手册和配套例程是最具参考价值的资料 ，没有其他。虽然是英文版，但是借助翻译软件及关键词查找，还是能够进行阅读。

4.生成例程

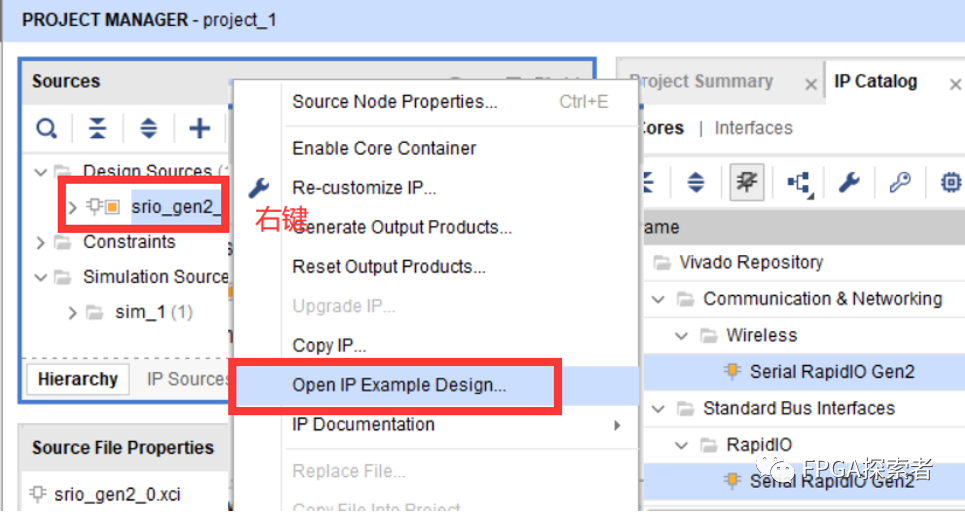

选择OOC编译，等编译完成后，右键“ Open IPExample Design ”，打开IP对应配置下的测试工程，选择指定路径，自动打开新生成的测试工程。

5.阅读示例工程，仿真分析

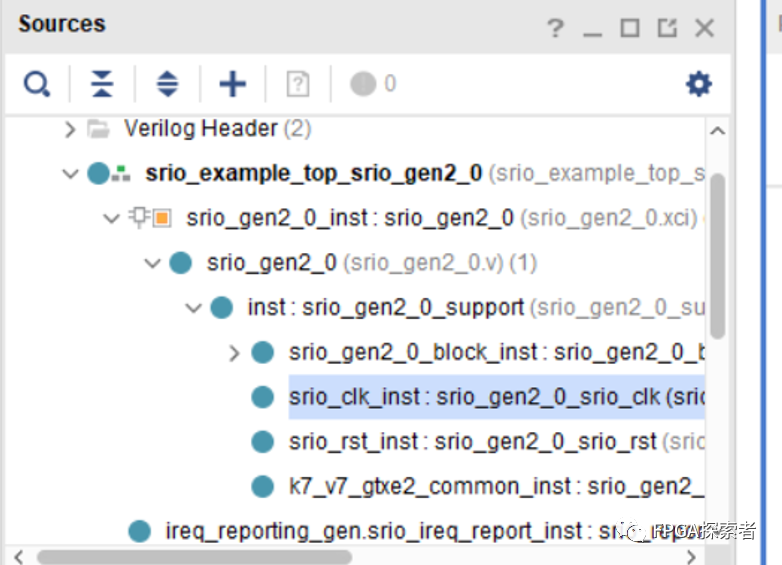

工程中包含了 时钟 、复位及 输入输出 、AXI总线协议等必要的配置，包含 TestBench仿真测试文件 ，阅读分析源码，仿真查看波形，通过少量更改可以下板测试，ILA监测，参考示例工程，在实际应用中即可使用。

选择“ Include Shared Logic inExample Design ” （推荐方式） ，则在IP核外部的示例工程中生成时钟、复位等必要逻辑，且这些逻辑作为共享逻辑，加入使用 多个IP核时，可以共享一些复位等信号 ， 且这些时钟、复位可以被使用者修改 ；

选中“ Include Shared Logic in Core **” **（简单）选项时，时钟、复位、GT收发器配置是包含在IP核内部， 对其他的IP不可见 ，这些逻辑也不能被修改（Read-Only） ，不对外呈现。

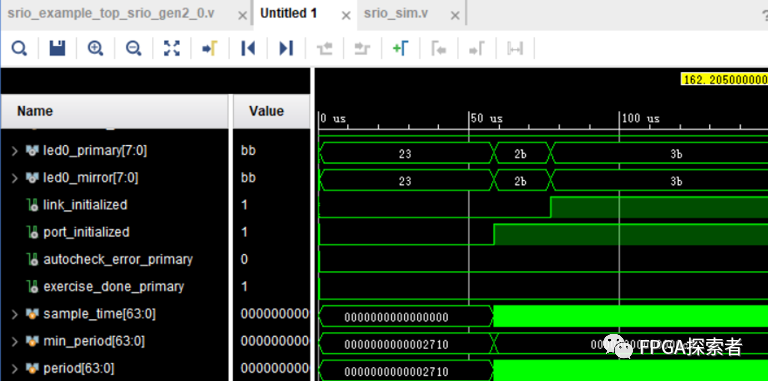

运行仿真即可查看波形，，可以分析内部的信号，包括物理层PHY、协议层LOG等多个信号。

其余 IP 类似使用，多阅读官方的IP手册和例程。
