博途V15仿真器的使用方法分享

博途V15的仿真器为S7-PLCSIM V15，该软件可以实现在没有硬件的条件下，仿真运行程序，以方便工程师测试运行编写好的程序，今天就具体来讲解一下博途V15仿真器的使用方法。

（1）仿真器程序的下载

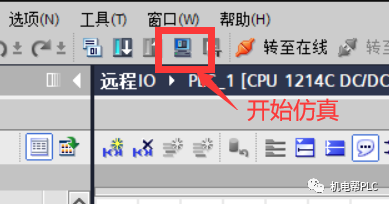

选中项目树中的PLC_1，单击工具栏上的“开始仿真”按钮，S7-PLCSIM被启动。

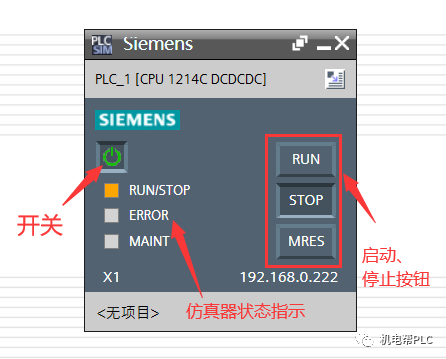

出现的对话框显示“启动仿真将禁用所有其他的在线接口”。勾选“不再显示此消息”复选框，以后启动仿真时不会再显示该对话框。单击“确定”按钮，出现S7-PLCSIM的精简视图。如果没有在S7-PLCSIM中设置“启动时加载最近运行 的项目”，将会在默认的文件夹中自动生成一个S7-PLCSIM 项目。

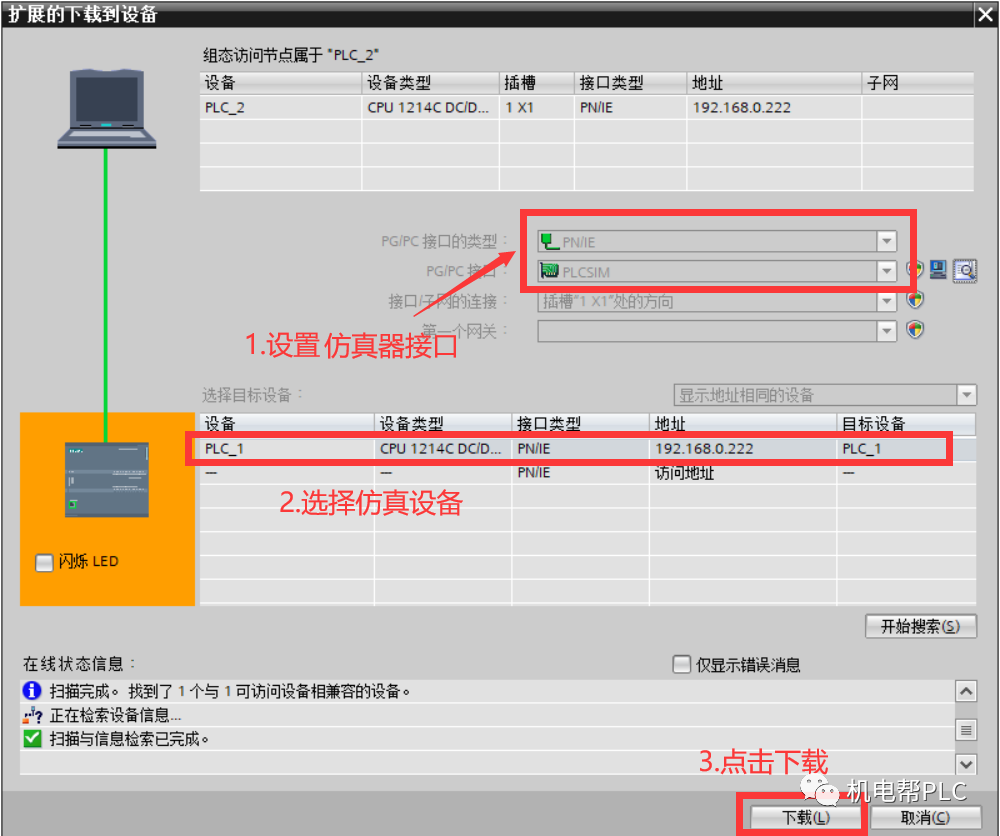

打开仿真软件后，如果出现“扩展的下载到设备”对话框，设置“PG/PC接口的类型”和“PG/PC接口“，”PG/PC接口”选择 "PLCSIM"，用以太网接口下载程序。单击“开始搜索”按钮，设备列表中显示出搜索到的仿真PLC的以太网接口的IP地址。

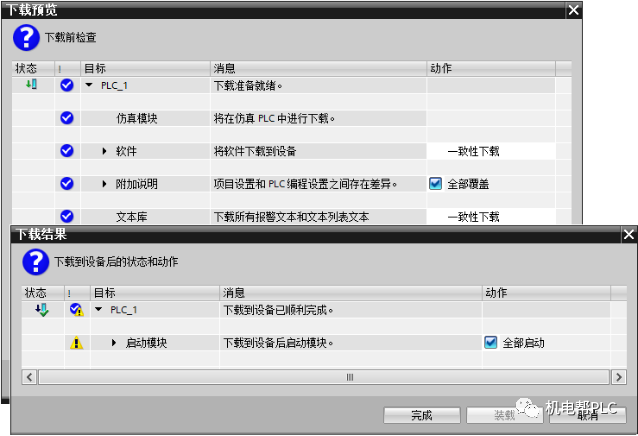

单击“下载”按钮，编译组态成功后，出现“下载预览”对话框，勾选“全部覆盖”复选框，单击“下载”按钮，将程序下载到PLC。下载结束后，出现“下载结果”对话框。勾选其中的“全部启动”复选框，单击“完成”按钮，仿真PLC被切换到RUN模式。

也可以单击计算机桌面上的S7-PLCSIM V15图标，打开S7-PLCSIM，生成一个新的仿真项目或打开一个现有的项目。选中博途中的PLC，单击工具栏上的“下载”按钮，将用户程序下载到仿真PLC。

（2）仿真器程序的调试

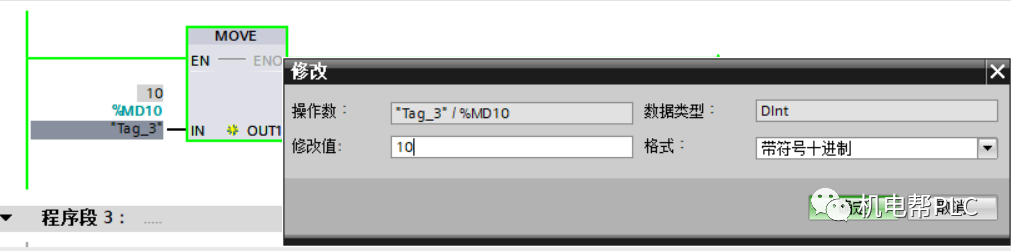

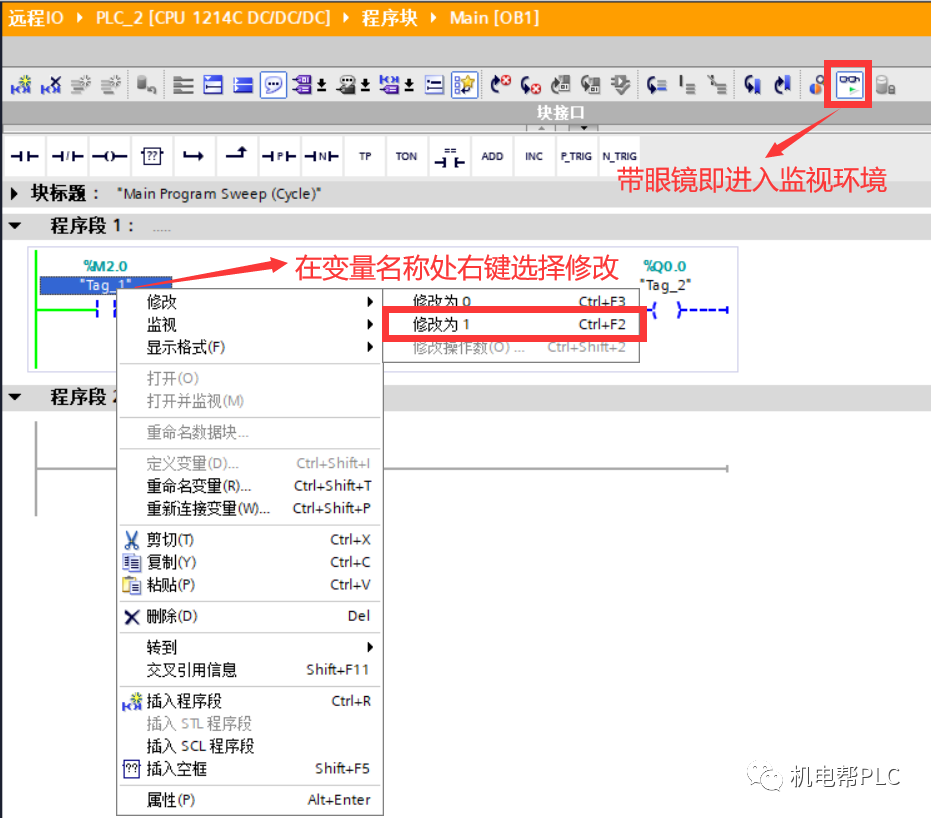

程序下载至仿真器后即可开始程序的调试，点击“启用监视按钮”博途进入监视环境，在监视环境中可以对点位或者变量直接修改其值。（但注意输入的 I 点不能修改，I 点会被实时刷新）

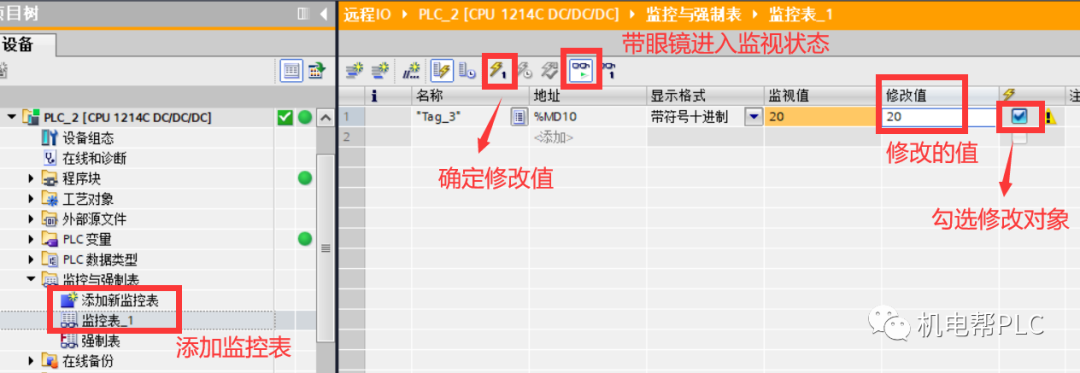

除了直接在程序中修改变量外，亦可在监控表中修改变量的值。点击“启用监视按钮”，博途进入监视环境，在监控表中填入修改值并勾并确定修改对象即可实现变量值的修改。

作者：PLCchen
