Vivado增量编译的基本概念、优点、使用方法以及

随着FPGA设计的复杂度不断提高，设计人员需要选择更为高效的设计流程来保证开发效率和减少开发成本。其中，Vivado增量编译是一种非常重要的设计流程。本文将介绍Vivado增量编译的基本概念、优点、使用方法以及注意事项。

通过阅读本文可以了解：

增量编译是什么？ 有什么优点？ vivado增量编译如何操作？

一、什么是Vivado增量编译

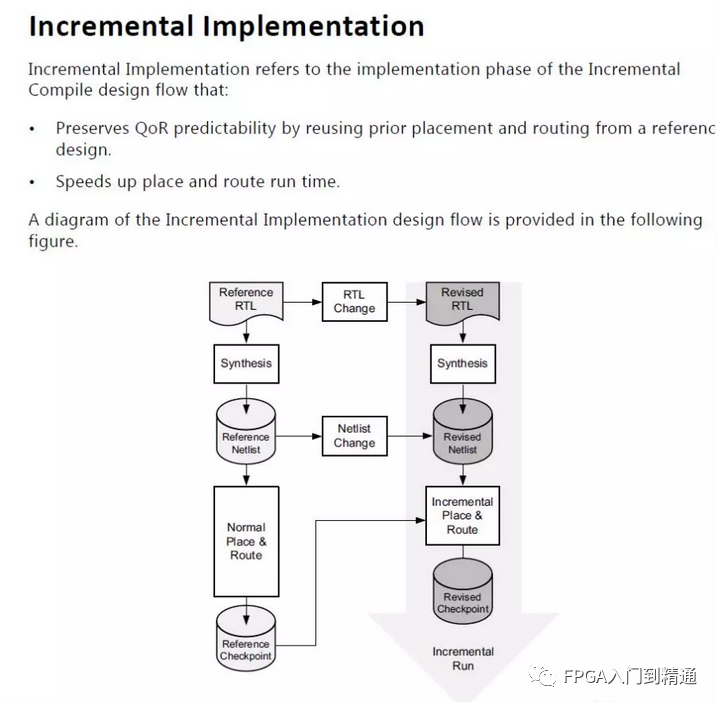

Vivado增量编译是指针对设计中已经完成的部分，仅编译修改的部分，并在这些部分重新生成比特流，以加速设计实现的过程。 简单来说，就是只更新那些被修改过的代码，而不是每次都对整个设计进行重新编译。

与传统的完全重新编译相比，Vivado增量编译的最大优势在于大幅度缩短了设计重复实现的时间。 在设计中，有时只是对某一部分进行了小的修改，但是由于需要进行完全重新编译，再次生成比特流的时间就会非常长。 因此，采用增量编译可以有效提高设计开发的效率，同时降低设计开发成本和周期。

二、Vivado增量编译的优点

1、 降低编译时间

Vivado增量编译只编译修改的部分，而不是每次都重新编译整个设计。 这样可以大幅度缩短编译时间，提高开发效率。

2、减少资源消耗

完全重新编译需要占用大量的计算资源，包括硬件资源和人力资源。 而使用增量编译可以减少资源的消耗，从而降低开发成本。

3、方便调试

当设计出现问题时，只需要对修改的部分进行重新编译，而不是对整个设计进行重新编译。 这样可以更加方便地定位和解决问题，提高调试效率。

三、Vivado增量编译的使用方法

1. 设置增量编译

在Vivado中启用增量编译操作很简单。

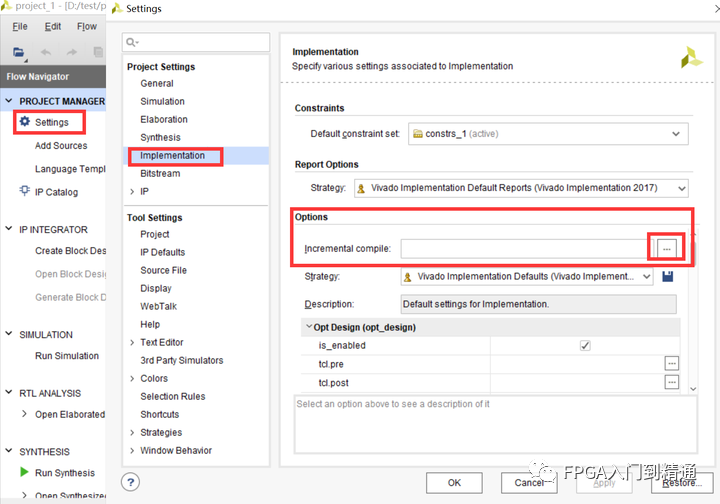

（1）打开“Settings”菜单并选择“Project Settings”下的“implementation”。

（2）在options窗口下，选择“Incremental compile”，点击选择文件窗口，如下图所示：

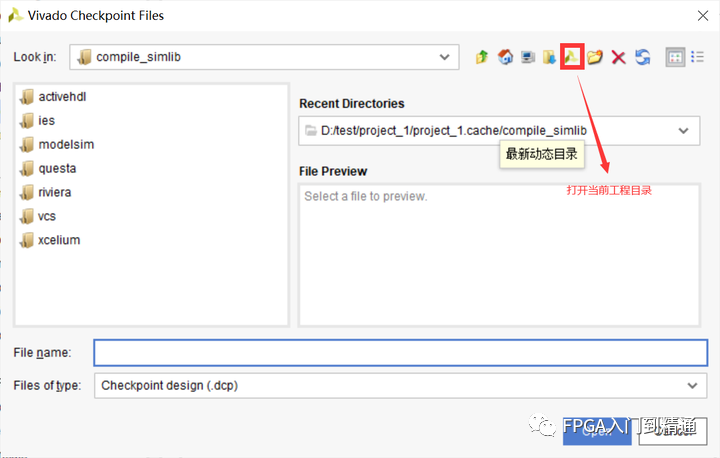

（2）弹出文件选择框，点击“打开当前目录”，再打开“.runs”->“impl”，选择“*dcp”文件。

v2017.4版本：

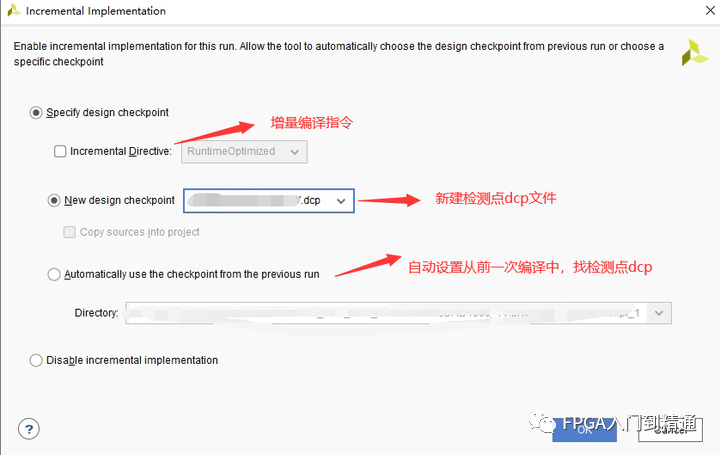

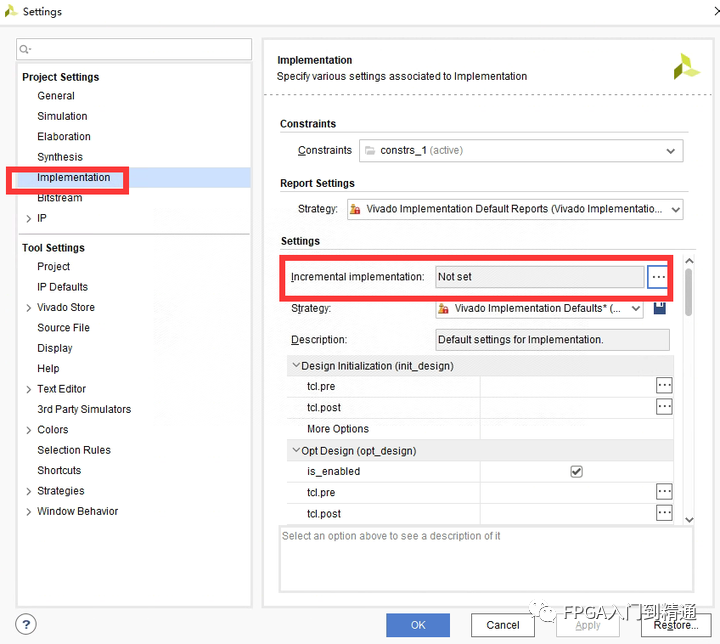

v2021.2版本，不管是综合还是布线，都支持增量编译，两个设置方式基本一样，这里给出布线的增量编译示例：

3、重新执行综合、布线、生成bit文件即可，可以对比下完成时间，

四、Vivado增量编译的注意事项

1、不允许更改FPGA器件类型

如果您在增量编译期间更改了FPGA器件类型，则必须进行完全重新编译。 因此，在开发过程中，请确保在编译期间不要更改FPGA器件类型。

2、避免修改顶层模块

顶层模块是设计中最基本的模块之一。 如果您修改了顶层模块，则会影响整个设计。 因此，建议避免修改顶层模块，以免影响增量编译的效果。

3、注意时序问题

在进行增量编译时，由于只更新部分代码，可能会导致时序问题。 因此，在进行增量编译时，请务必注意时序问题，并进行必要的时序分析和优化。

五、总结

Vivado增量编译是一种非常重要的设计流程，它能够大幅度缩短编译时间，提高开发效率，降低设计开发成本和周期。 在使用Vivado增量编译时，需要注意不允许更改FPGA器件类型，避免修改顶层模块，以及注意时序问题。 只有在合理使用增量编译的前提下，才能够充分发挥其优势，提高FPGA设计的效率和质量。
