基于EPM240T100C5的CPLD开发保姆级环境搭建教程

本文转自公众号欢迎关注

一.QuartusII安装

双击QuartusSetup-13.1.0.162.exe

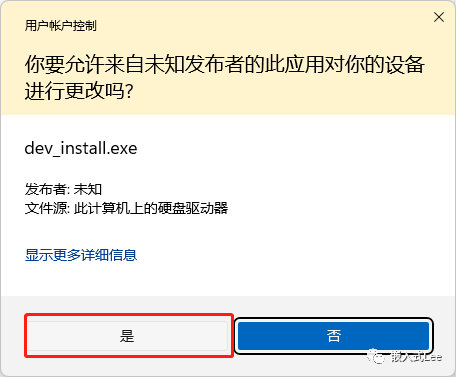

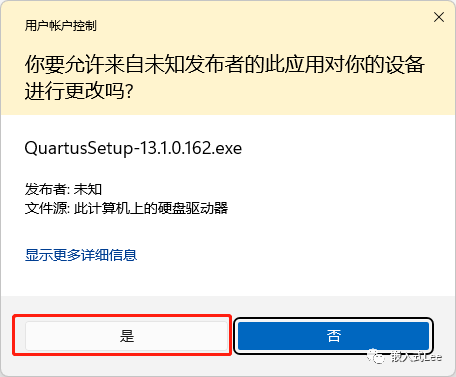

弹出用户账户控制对话框点是

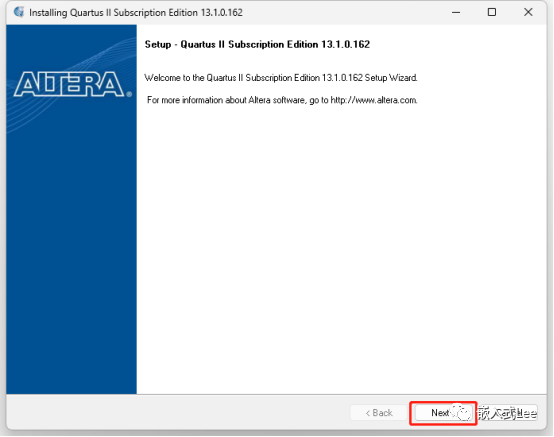

Next

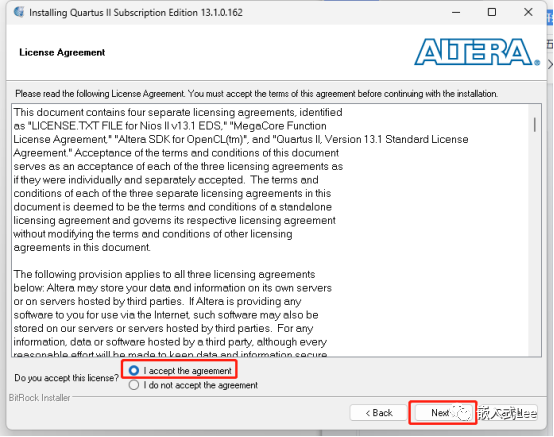

接受License

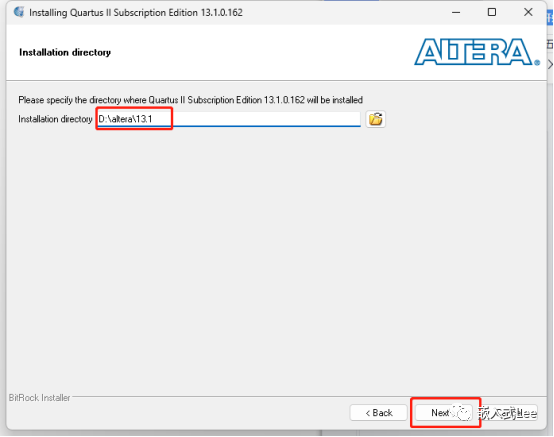

设置安装路径

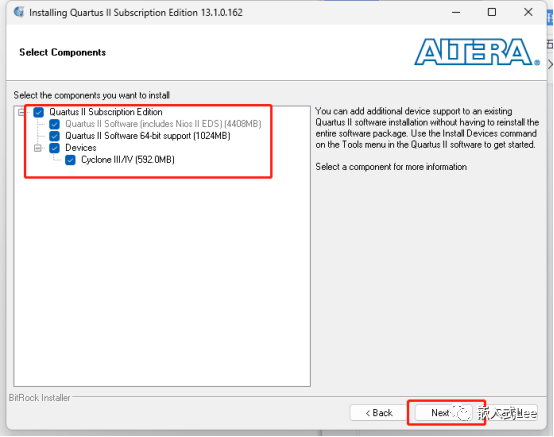

勾选所有项目

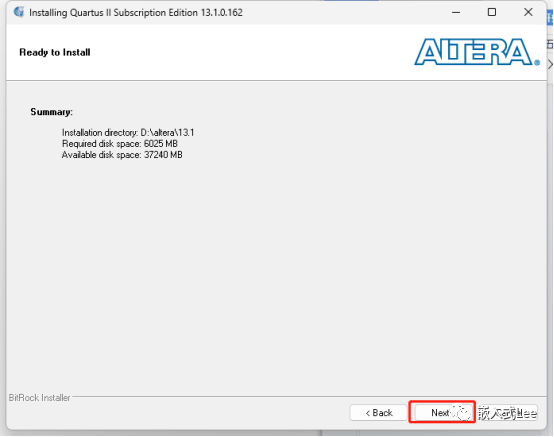

Next

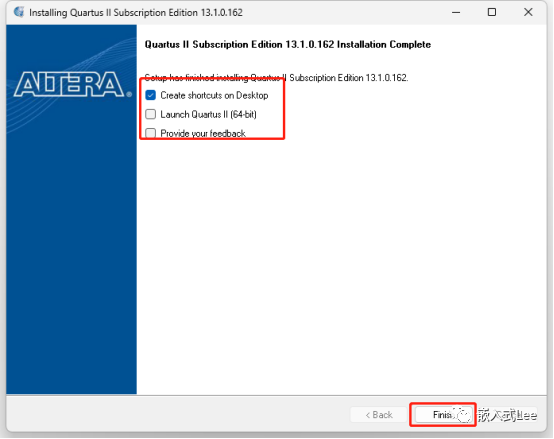

完成

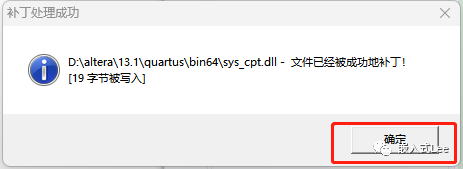

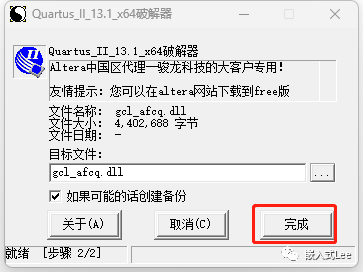

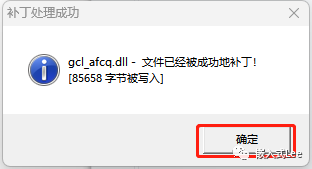

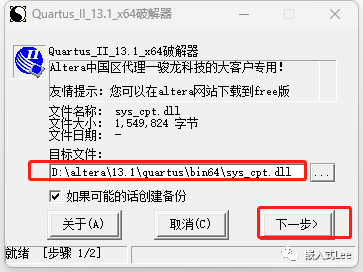

双击Quartus_II_13.1_x64破解器.exe

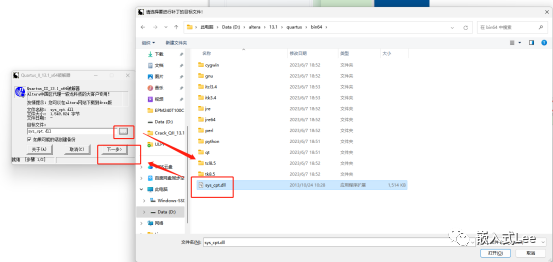

选择安装路径下的sys_cpt.dll

用记事本打开

license.dat

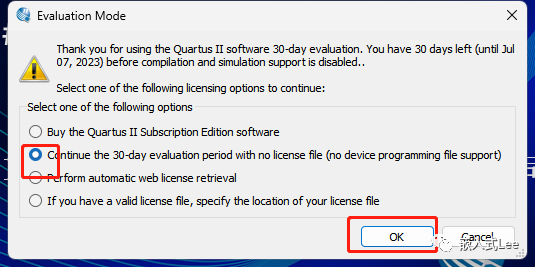

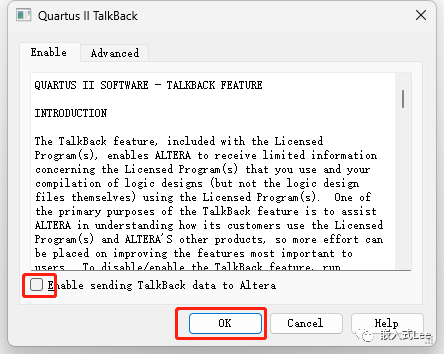

先试用打开Quartus II 13.1 (64-bit)

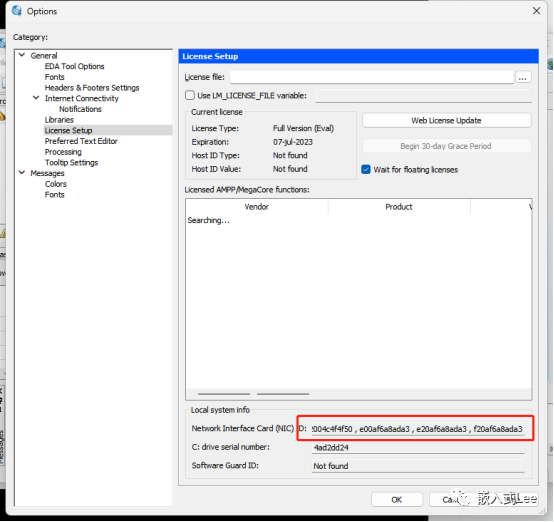

Tools菜单下选择License Setup

复制如下NIC ID

有多个的复制一个即可

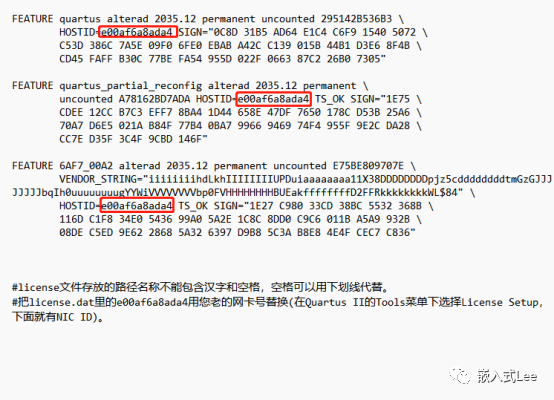

将license.dat内的XXXXXXXXXXXX替换为刚才复制的NIC ID

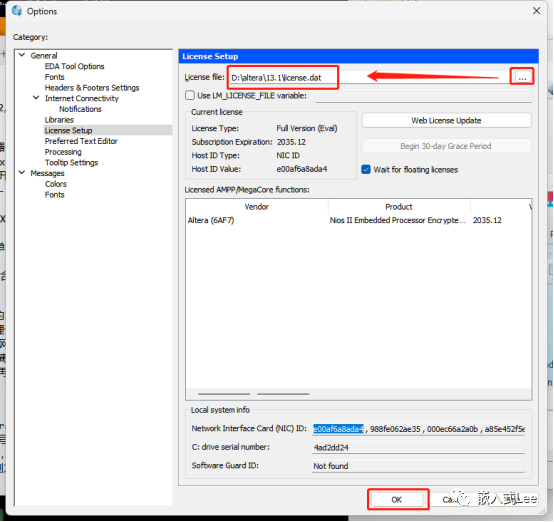

回到刚才复制NIC ID的界面License Setup，选择License.dat文件

重新打开Quartus II 13.1 (64-bit)可以看到已经破解完成。

二.添加器件

https://consumer.intel.com/intelcorpb2c.onmicrosoft.com/B2C_1A_UnifiedLogin_SISU_CML_SAML/generic/login?entityId=www.intel.com&ui_locales=zh-hans下注册用户

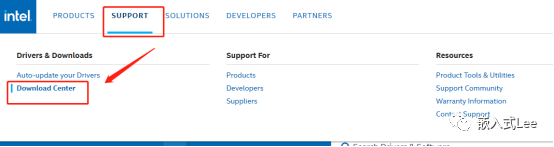

进入支持下载中心

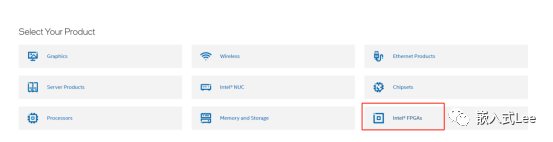

选FPGA

点击如下位置

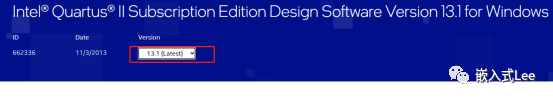

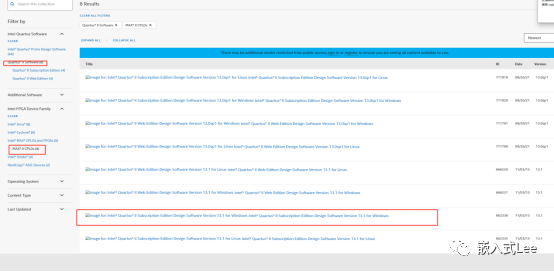

选择软件版本

选择对应文件

下载得到的是max-13.1.0.162.qdz

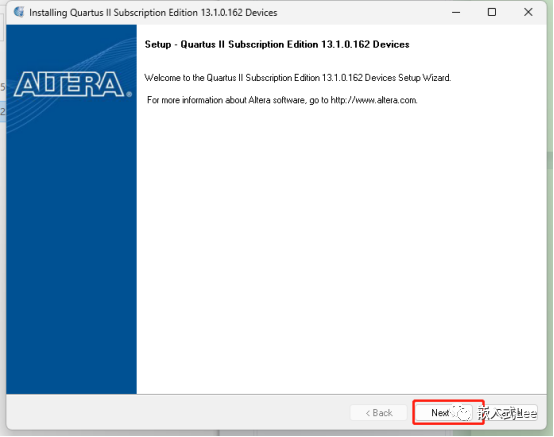

启动点击

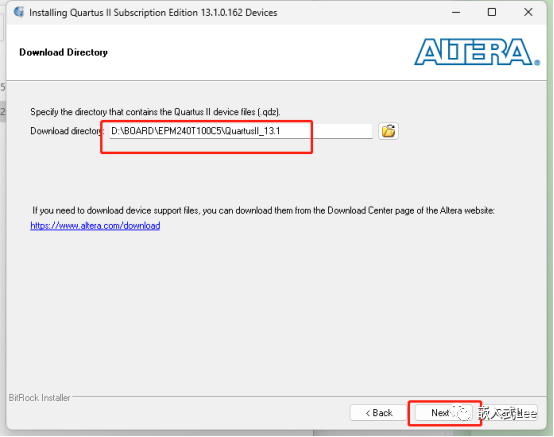

指定下载的qdz文件所在的目录

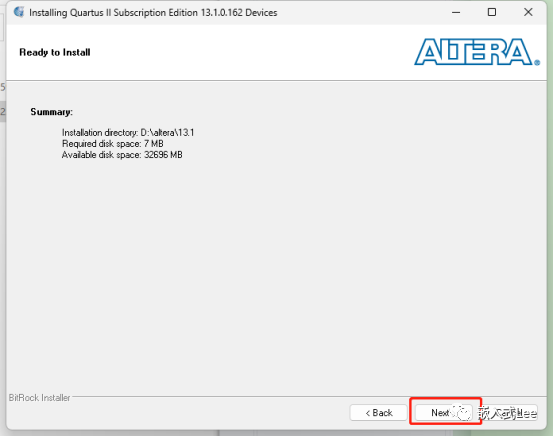

勾选需要安装的器件

三.安装下载器驱动

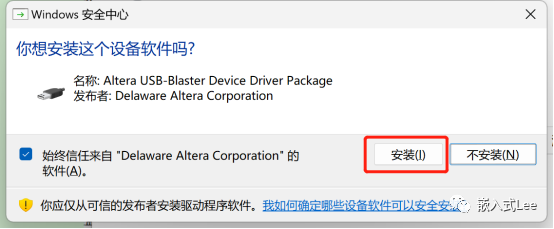

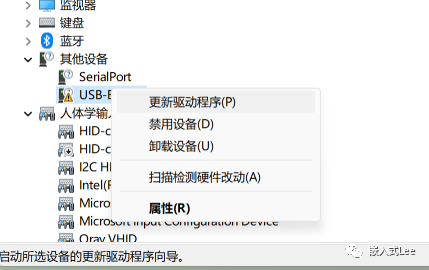

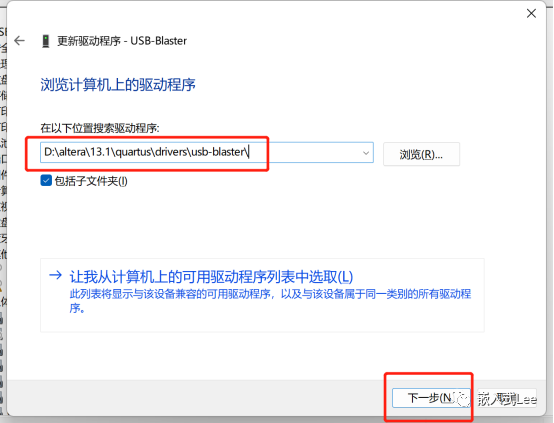

设备管理器找到下载器，右键点击，更新驱动程序

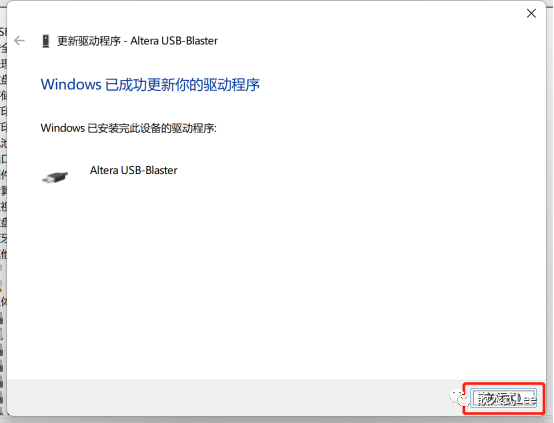

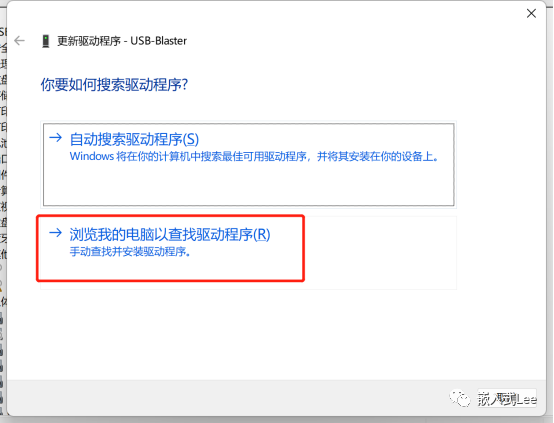

找到安装路径

四.打开工程

双击打开ex2_keykeyscanverilogsw_debounce.qpf

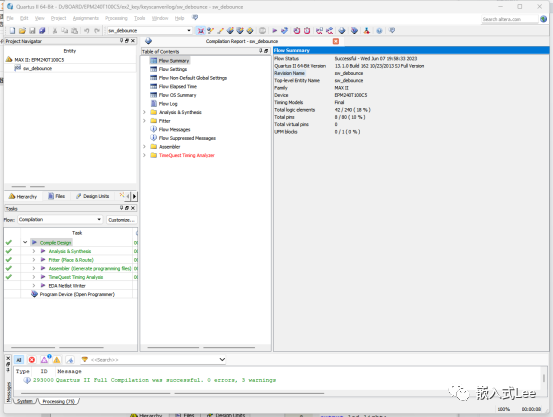

4.1编译

右键点击如下位置->Start 开始编译

4.2引脚约束

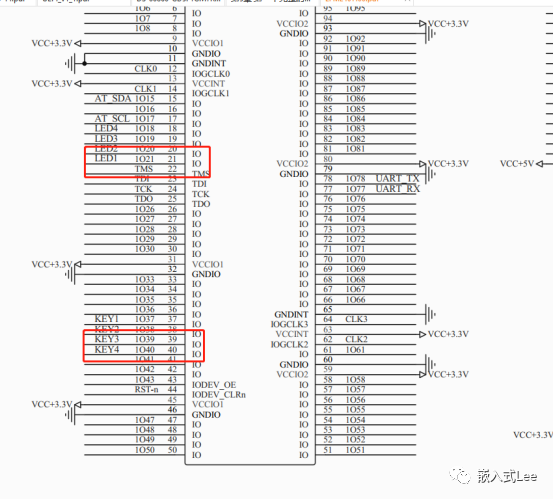

原理图可以看到LED和按键等引脚的对应关系

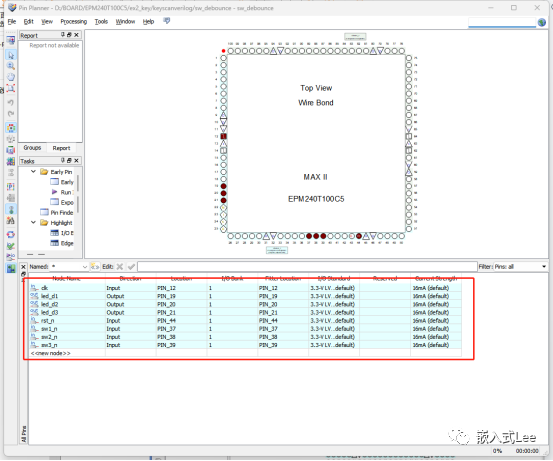

菜单栏Assignments->Pin planner

看到引脚的约束和原理图是一致的

4.3网络布线

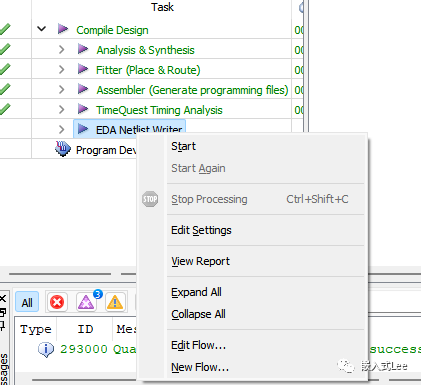

如下地方右键点击->Start

4.4下载

双击如下位置，弹出对话框

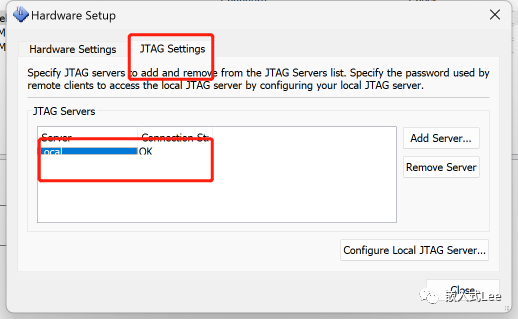

硬件设置，选择下载器

我们看到文件是自动选择的

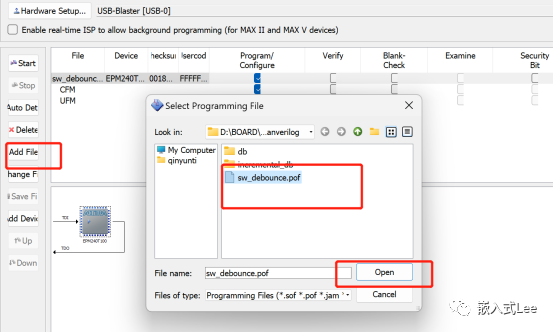

如果没有文件则可以手动选择文件

点击Start，右边提示100%则完成

4.5测试

分别按键LED1，LED2，LED3对应KEY1，KEY2，KEY3亮灭。
