将RTL模块添加到Block Design的步骤

绪论

使用Vivado Block Design设计解决了项目继承性问题，但是还有个问题，不知道大家有没有遇到，就是新设计的自定义 RTL 文件无法快速的添加到Block Design中，一种方式是通过自定义IP，但是一旦设计的文件有问题就需要重新修改，同时需要控制接口时候还需要在AXI总线模板基础上进行修改，再同时繁琐的步骤也让人“望而却步”。下面介绍一种简单的方式。

我目前使用的是 Vivado 2019.1、2020.2，但据我所知，此功能几乎适用于 Vivado 的所有版本（如果不正确，请随时在后台更正）。

创建 Vivado 项目

为了开始这个例子，我创建了一个基于 Zynq 的新 Vivado 项目（这只是我的例子，但这个项目的内容并不特定于任何特定的 FPGA 开发板），同时这个项目中包括一个通过AXI-Lite控制的自定义RTL。

添加设计文件并编写自定义 RTL

不用于仿真目的的自定义 RTL（即测试文件）都被视为 Vivado 中的设计源。使用 Flow Navigator 中的Add Sources选项并选择Add or create design sources ，然后单击 Next。

我们创建一个名为D_flipflop的新文件并添加了以下逻辑：

moduleD_flipflop(
inputclk,
inputreset,
inputd_in,
outputregq_out
);

always@(posedgeclk)
begin
if(reset==1'b1)
begin
q_out<= 1'b0;
                end
            else
                begin
                    q_out <= d_in;
                end
        end
endmodule

创建Block Design

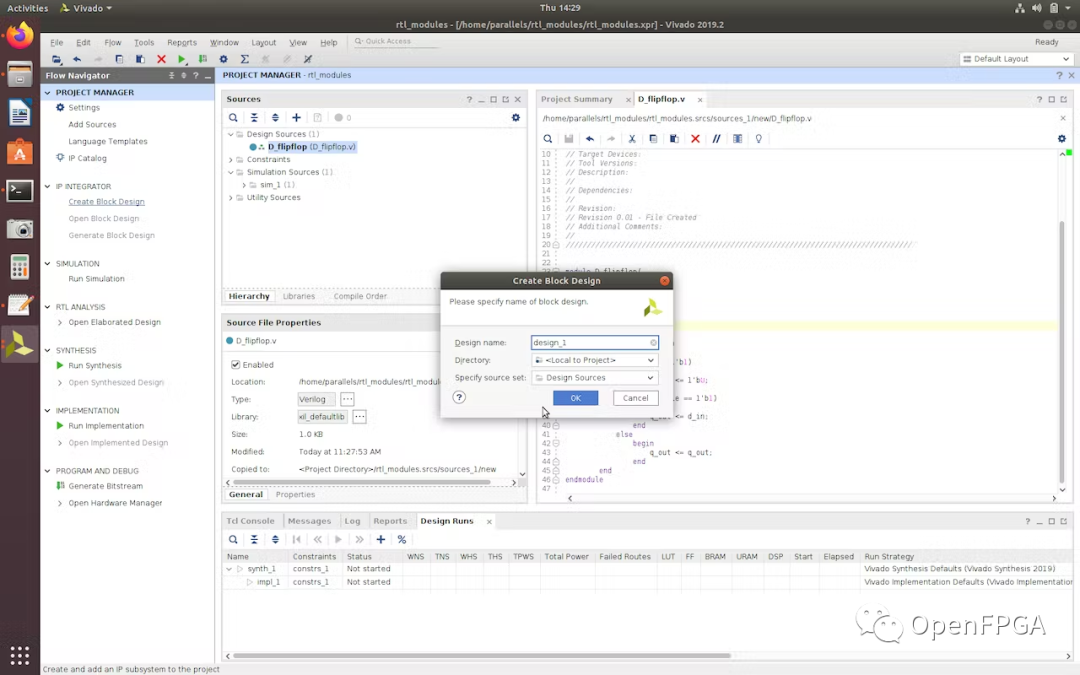

使用 Flow Navigator 窗口中的Create Block Design选项，将新的Block Design添加到项目中。

将 Zynq 处理系统 IP 块添加到设计中，并运行自动设置或者自动连线。

将 RTL 模块添加到Block Design

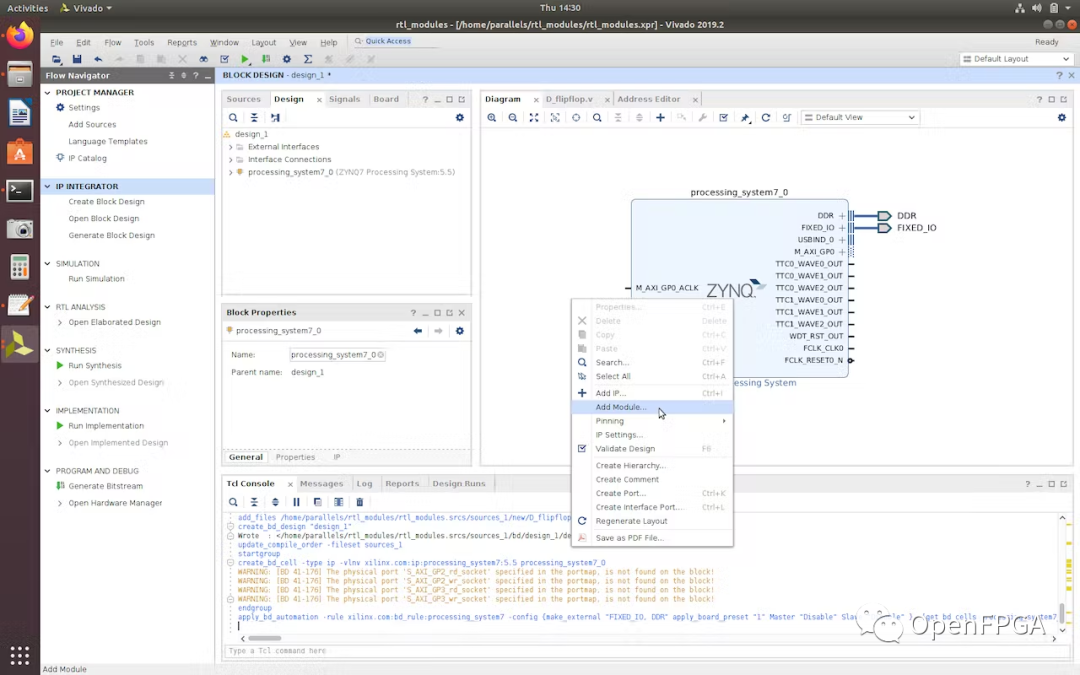

要添加我们在上一步中创建的 D 触发器的 RTL 模块，右键单击 Diagram 窗口空白处的任意位置，然后选择Add Module...选项。

Vivado 将自动显示它在当前项目中找到的所有有效 RTL 模块。由于写入或导入到当前项目中的模块是我们刚刚设计的 D 触发器，因此它是本例中的唯一选项。

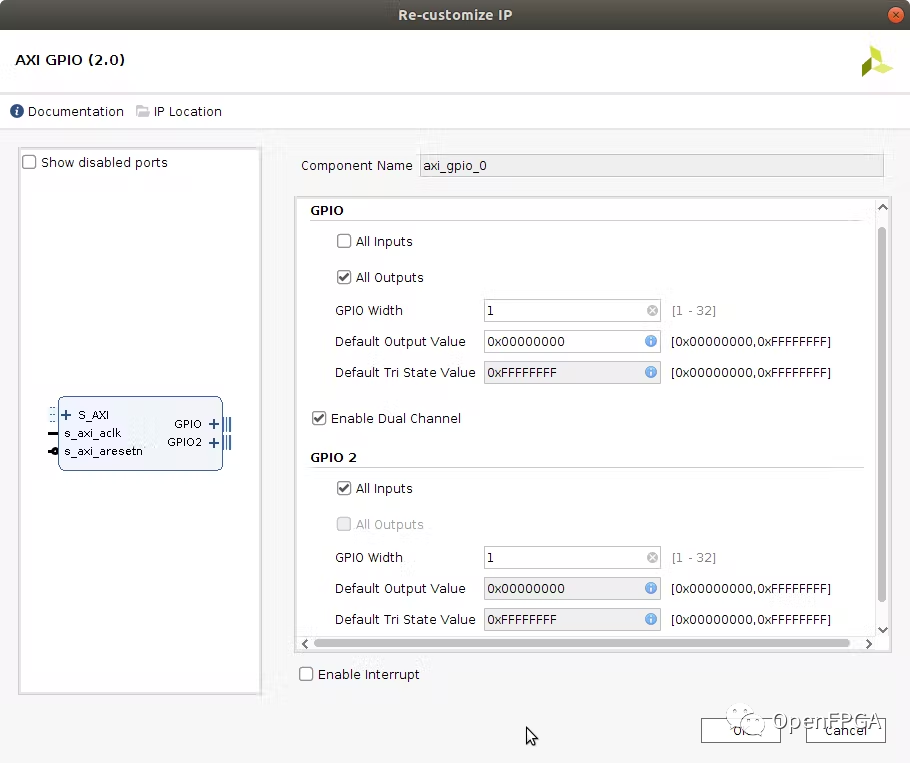

为了给触发器提供源，我添加了一个 AXI GPIO IP ，其中第一个通道作为输出，第二个通道作为输入。自动连接即可。

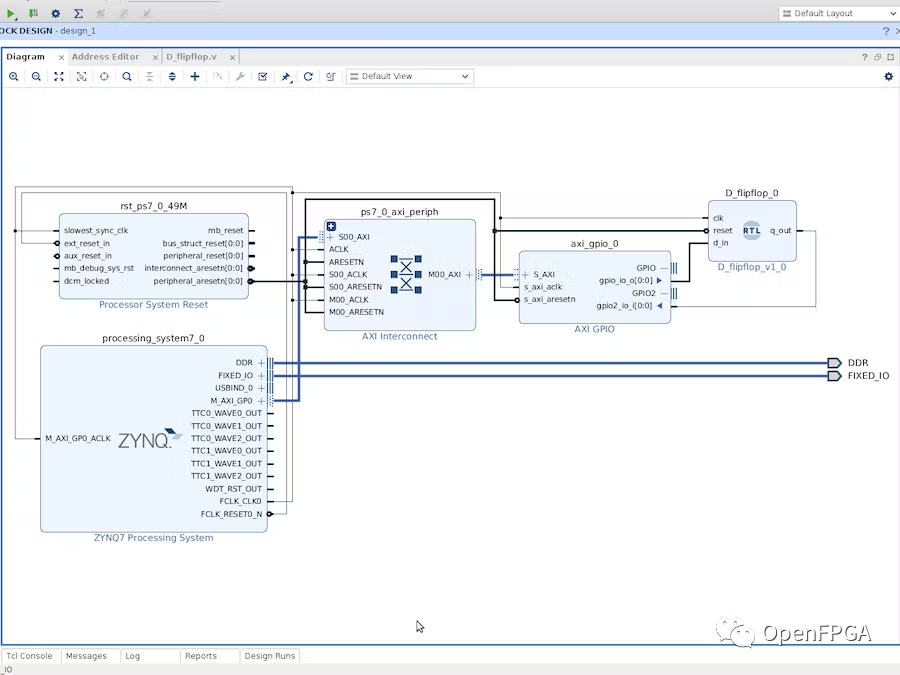

为 AXI GPIO 模块运行自动连接后，将输出 GPIO 通道连接到触发器的 d_in，将触发器的 q_out 连接到输入 GPIO 通道。

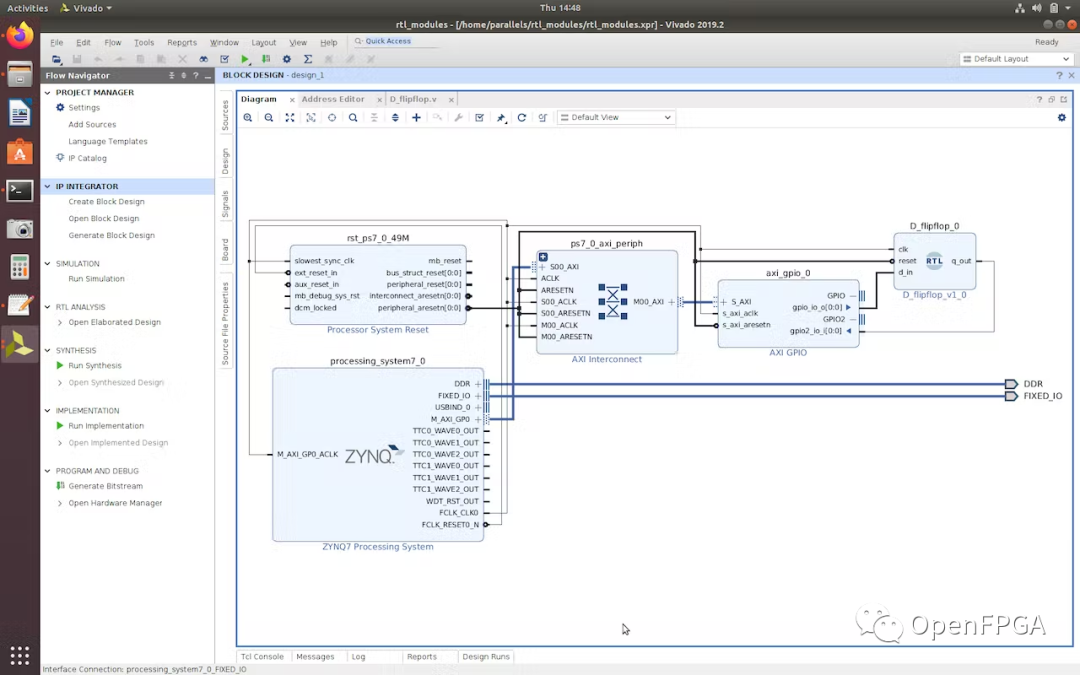

全部连接好后，点击那个勾勾进行验证。

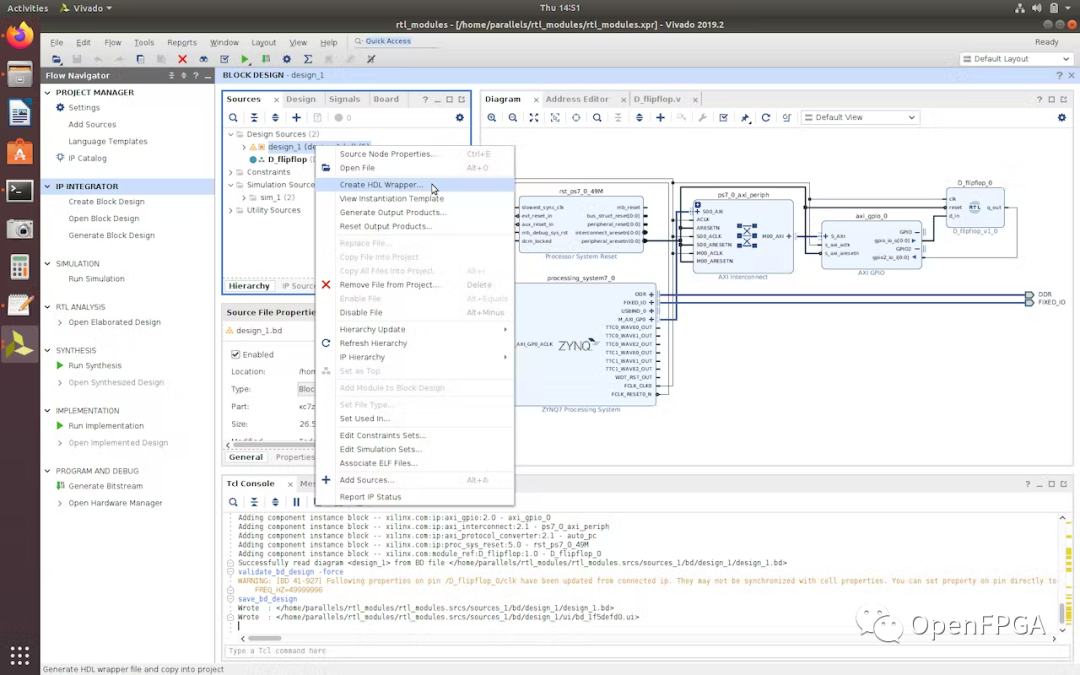

Block Design完成后，为Block Design生成顶层文件。

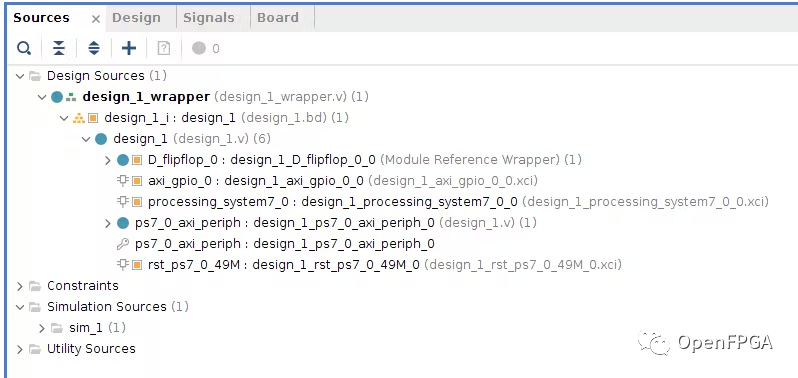

完成后可以看下整个项目的文件层次结构。

就是这样，OVER~
