clock skew会影响时序收敛吗？

Q：clock skew会影响时序违例吗？

对于发送时钟和接收时钟是同一时钟的单周期路径，时钟抖动对建立时间有负面影响，但对保持时间没有影响。

这一点，在Vivado的时序报告中也可以看到。

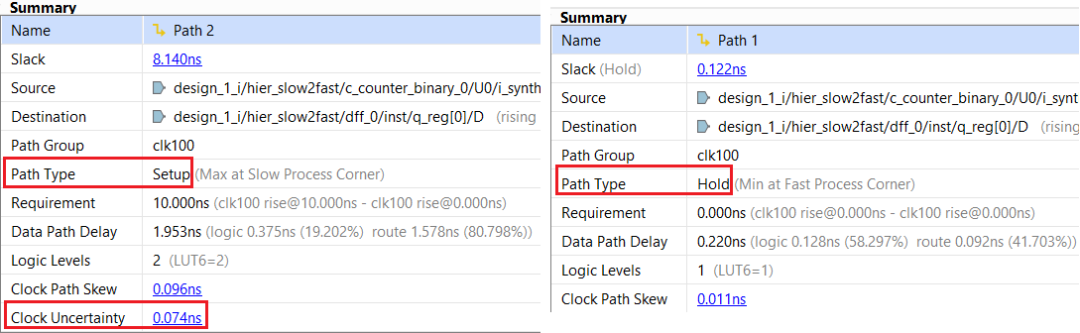

如下图所示，图中左侧为建立时间时序报告，可以看到Clock Uncertainty，而右侧为保持时间时序报告，是没有Clock Uncertainty。

但如果发送和接收是不同的时钟，而且这两个不是异步时钟，那我们可采用多周期路径进行约束，这个时候，skew对建立和保持时间都是有影响的，也可以从时序报告中看出：

Q：定义一个parameter不指明位宽，工具在implemention时应该是会自动转换成最小位宽么？

A：如果parameter没定义位宽，vivado应该会默认为integer类型，parameter的参数应该不会在implemention看到，在综合之前就会把这些参数吃掉了。

Q：有什么好用的时序绘图工具？

A：WaveDrom是一个免费开源的在线数字时序图渲染引擎。它可以使用JavaScript, HTML5和SVG来将时序图的WaveJSON描述转成SVG矢量图形，从而进行显示。WaveDrom可以嵌入到任何网页中。

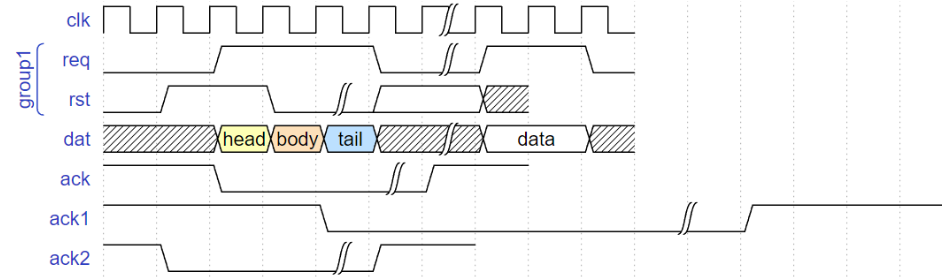

下图是WaveDrom画出来的时序图：

image-20230611175031176

Q：fpga + dac输出波形，为何锯齿波的时候，频率稍微高一点，幅度下降，正弦波却不会下降？

A：这跟锯齿波的频谱有很大关系，如果我们画一下锯齿波的频谱，会发现它的频谱是很宽的，不像正弦波是单一的频点，所以当锯齿波信号带宽超过DAC的带宽时，输出的信号就会被削弱。
