易灵思Trion FPGA PS配置模式--update

准备工作

PS模式首先要把Bitstream Generation中的

（1）JTAG模式选择为Passive

（2）根据PS的位宽选择相应的Programming Mode.

（3）生成相应的下载文件。注意修改Bitstream生成模式时，不需要进行工程的全编译，只需运行最后一步数据流生成即可。

PS配置启动过程

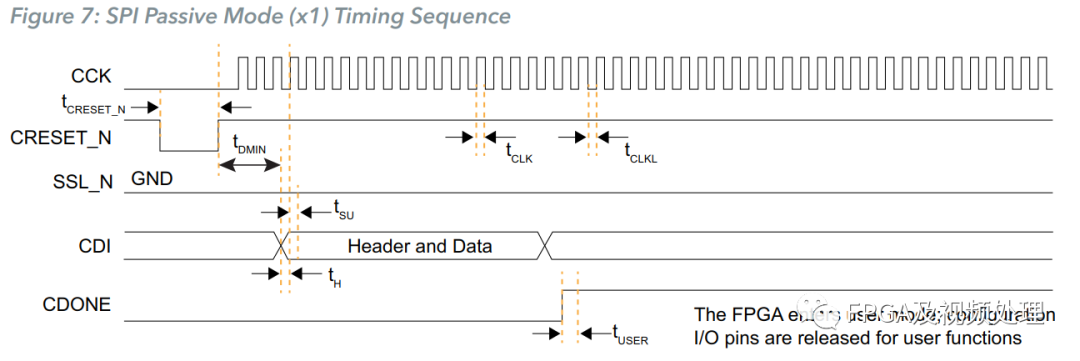

这里以X1模式为例，PS的配置过程如下：

（1）在启动配置之前要先把CRESET_N拉低tCRESET_N,然后拉高；

（2）在CRESET_N拉高之后，要等待tDMIN,才可以发送同步码，这期间可以翻转CCK；下面就是两步码。

（3）发送同步码，数据与时钟为上升沿触发；要求外部处理器连续发送数据直到数据完成；

（4）数据发送完成后，继续发送CCK时钟100周期,或者一边发送一边检测CDONE，直到CDONE为高。实际上也确实有客户因为没有拉时钟而启动不了的情况。

控制信号处理

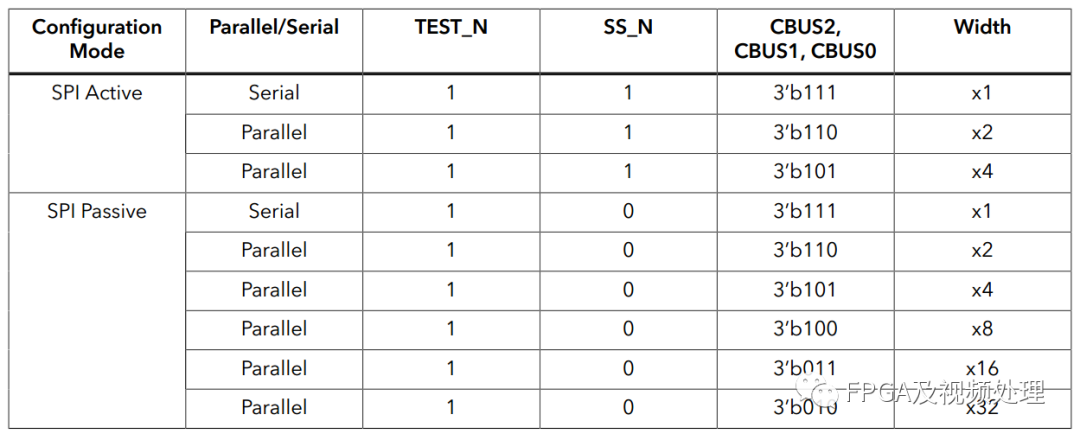

易灵思Trion FPGA的配置模块主要由CBUS[2:0]、SS_N和TEST_N,CSI几个信号控制。FPGA进入用户模式前不要对这几个信号进行翻转。

目前易灵思的Programmer工具只支持PS x1模式，所以如果实在找不配置失败的原因，可以通过逻辑分析仪来分析数据差异。x2和更高位宽需要通过外部微处理器，如MCU来操作。

这里需要注意的是在配置过程中，控制信号不要进行翻转，目前看到的现象是在多次配置过程中，在连续两次配置过程中，由于CSI翻转造成第二次配置失败。

应用案例

目前T20F169测试PS x4模式。时钟为30MHz，tCRESET_N拉低790ns,tDMIN为2us,数据配置完成后又继续发送时钟100个以上。可以启动。用时104ms

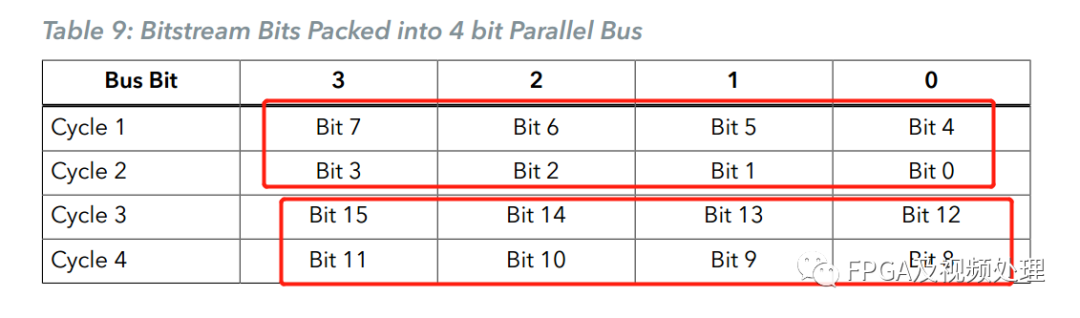

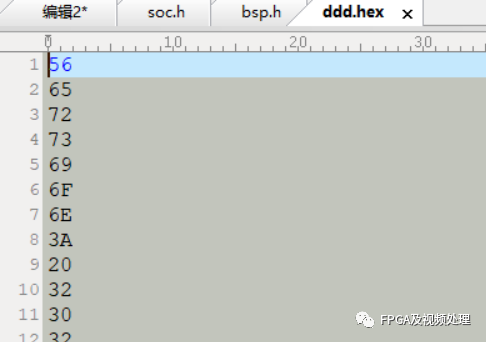

另外要提下数据顺序问题，实际在发送过程是依次发送的。且第个字节从高位先发送。

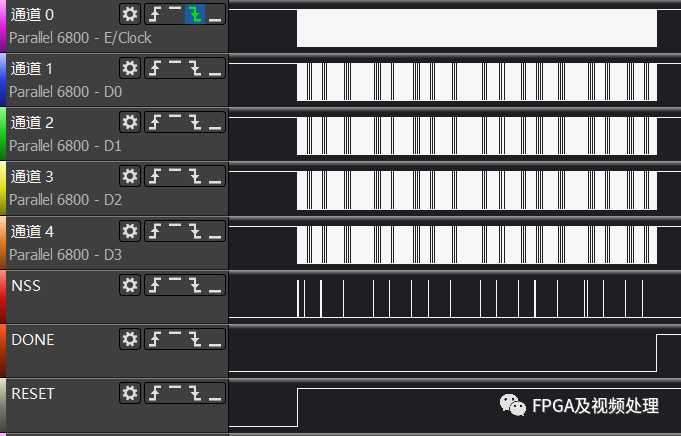

整体配置过程波形如下，SS_N有时会有很多毛刺，时钟之间也会有一些持续拉高的时间，但都不影响 。
