如何读懂Vivado时序报告

FPGA开发过程中，vivado和quartus等开发软件都会提供时序报告，以方便开发者判断自己的工程时序是否满足时序要求。

本文将详细介绍如何读懂Vivado时序报告，包括报告的基本结构和如何分析报告。

一、新建工程

使用vivado创建一个新的工程，添加verilog代码文件，内容如下：

module xdc_test
(
    input wire clk,
    input wire reset,
    output reg [3:0] data_cnt
);

always @(posedge clk or posedge reset)begin
    if(reset)
        data_cnt <= 'b0;
    else
        data_cnt <= data_cnt + 1'b1;
end
endmodule

创建xdc文件，并添加时序约束：

create_clock -period 6.6667 -name clk -waveform {0.000 5.000} [get_ports clk]

如果需要了解时序约束如何添加，可以看下上一篇文章《FPGA时序约束--实战篇（Vivado添加时序约束）》

点击“generate bitestream”，开始综合、布线和生成bit文件。

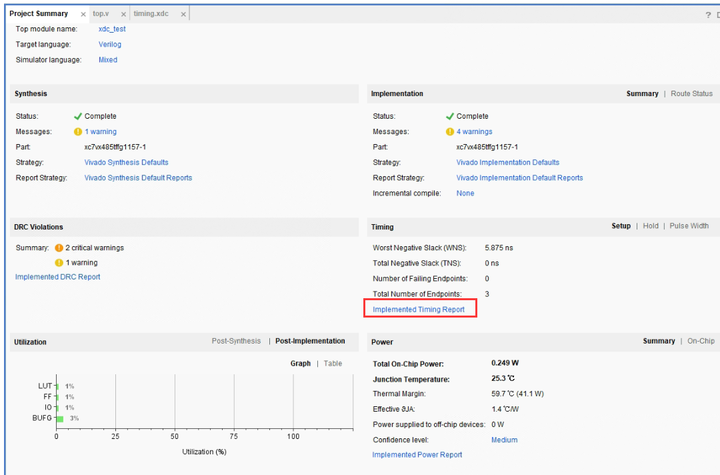

综合完成后，可以在“Design run”界面，看到整个工程时序满足情况，主要资源消耗、编译时间等等信息，如下图。

二、时序报告分析

1、打开时序报告界面

（1）方法1

点击“实现implementation”下的“report timing summary”选项。

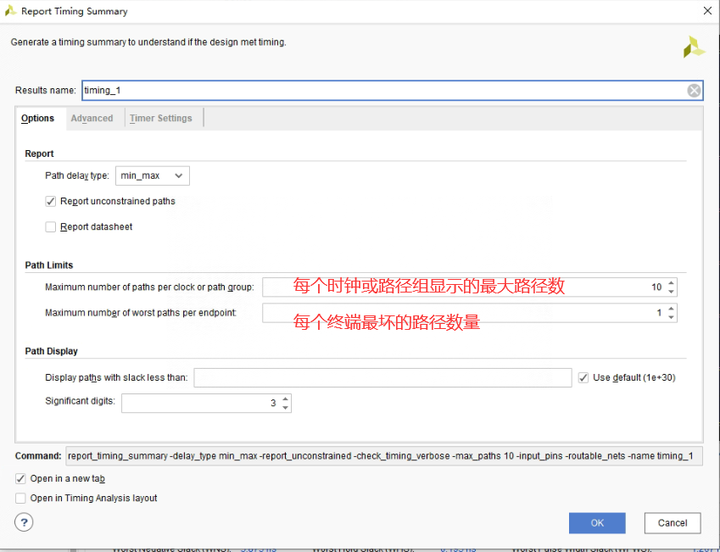

弹出时序显示设置界面，如下图所示，点击OK。

（2）方法2

点击功能栏“∑”，在“Timing”界面下，点击“Implementation Timing Report”。

2、时序报告界面介绍

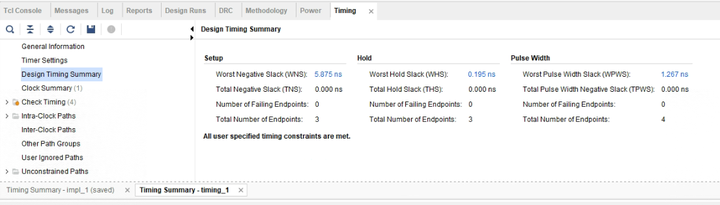

Timing界面左侧是时序信息总览、时钟和时序路径分类，右侧是时序信息总览详细信息，包括Setup、Hold以及Pulse Width检查最差的各10条路径。

这里有几个重要的参数信息名称：

WNS (Worst Negative Slack) ：最差负时序裕量

TNS(Total Negative Slack) ：总的负时序裕量 ，也就是负时序裕量路径之和。WHS (Worst Hold Slack) ：最差保持时序裕量

THS (Total Hold Slack) ：总的保持时序裕量，也就是负保持时序裕量路径之和。

这些参数如果为负或者颜色变为红色，则表示出现了时序违例，否则表示时序正常。

3、时序路径分析

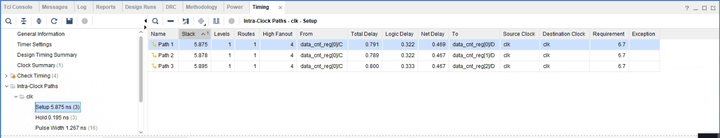

点击时序报告界面中WNS的数值，如上面报告中的“5.875ns”，则会直接跳转到时序最差路径的界面。

主要参数信息含义如下：

slack：时间裕量

level：逻辑级数，表示两个寄存器之间存在的组合逻辑层数

fanout：扇出数，表示一个信号驱动的所有接收端的数量

from：路径起始位置，包含HDL代码中的起始寄存器

to：路径结束位置，包含HDL代码中的起始寄存器的下一级寄存器

Total Delay：整个路径的总体延时

Logic Delay：整个路径的逻辑延时

Source Clock：路径起始寄存器的时钟

Destination Clock：路径终点寄存器的时钟

Requirement：时钟周期，即路径延时最大值

如果slack出现红色值，且为负值，则表示出现了时序违例。

另外通过看level和fanout，可以看到路径时序违例的原因，level值过大，则表示逻辑层数太多，需要考虑将这条路径对应HDL代码分成几拍完成；如果fanout值过大，则表示该寄存器的扇出过大。

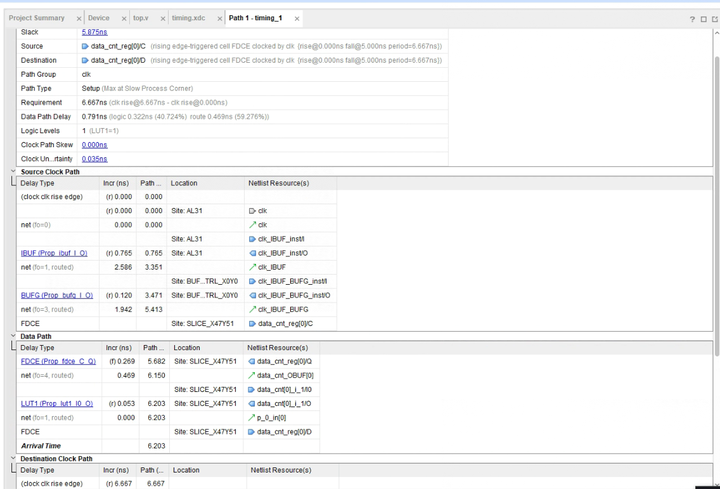

双击任意一条时序路径，以“path1”为例，即可进入该路径的时序具体信息，主要包括summary（总览）、Source Clock Path（源时钟路径）、Data Path（数据路径）、Destination Clock Path（目的时钟路径）。

这里可以查看到具体的时序布线情况，以及时序违例的原因。

三、总结

时序报告是Vivado中必不可少的工具，它可以帮助我们了解电路的时序性能，并找出潜在的时序问题。通过分析时序报告，我们可以确定关键路径延迟、slack和每个信号路径的延迟等信息，并找到需要优化和调整的地方。如果存在时序问题，我们可以通过修改代码、时序约束或重新布局/重分配电路来进行优化。
