CPLD.AGM:AG256SL100 PINtoPIN EPM240T100

AG256 CPLDs is the lowcost CPLDs.This instant-on, non-volatile CPLD family targets general-purpose and low-density logic. The logic density is 256 Logic Elements with LQFP-100package.

Low-Cost and low-power CPLD

Instant-on, non-volatilestandard compatible architecture.

Up to 4 global clock lines in the global clock network that drive throughout the entire device.

Provides programmable fast propagation delay and clock-to-output times.

UFM supports non-volatile storage up to256 Kbits.

Supports 3.3-V, 2.5-V, 1.8-V, and 1.5-V logic level

Programmable slew rate, drive strength, bus-hold, programmable pull-up resistors, open-drain output, Schmitt triggers and programmable input delay.

Built-in Joint Test Action Group (JTAG) boundary-scan test (BST) circuitry complaint with IEEE Std. 1149.1-1990

ISP circuitry compliant with IEEE Std. 1532

3.3-V, 2.5-V, 1.8-V, 1.5-V LVCMOS and LVTTL standards

Emulated LVDS output (LVDS_E_3R)

Emulated RSDS output (RSDS_E_3R)

AGM(遨格芯)2012年起步于仅是 FPGA IP 软核和软件授权公司, 2014年转入芯片业务，CPLD芯片已经成熟，并且开始在行业有了一些应用，看到智能手机风口的AGM也不失时机出了一款用于智能手机和loT的FPGA芯片，并且通过了三星严格的供应商测试认证，成为三星Galaxy手机里除Lattice之外的唯一备选FPGA器件，实现了国内FPGA公司出口零的突破，具有特殊的战略意义。

AGM在软件和电路上拥有自主知识产权，在产品方面目前走的是兼容主流大厂并软硬件生态不变的路线，在芯片内部接口兼容主流厂商器件，PCB板级可以直接替换并用AGM编译软件导入烧写，AGM目前供货器件可以直接替换：

CPLD系列，针对Altera MAX II系列，包括EPM240T100，EPM570T144，EPM570T100；

Mini1K系列1K（QFN48），针对Lattice ICE系列提供成本敏感的设计方案；

低端FPGA SoC系列，针对Altera Cyclone-IV EP4CE6，EP4CE10，EP4CE22；

高端FPGA SoC系列BlueWind，针对Xilinx Virtex系列。

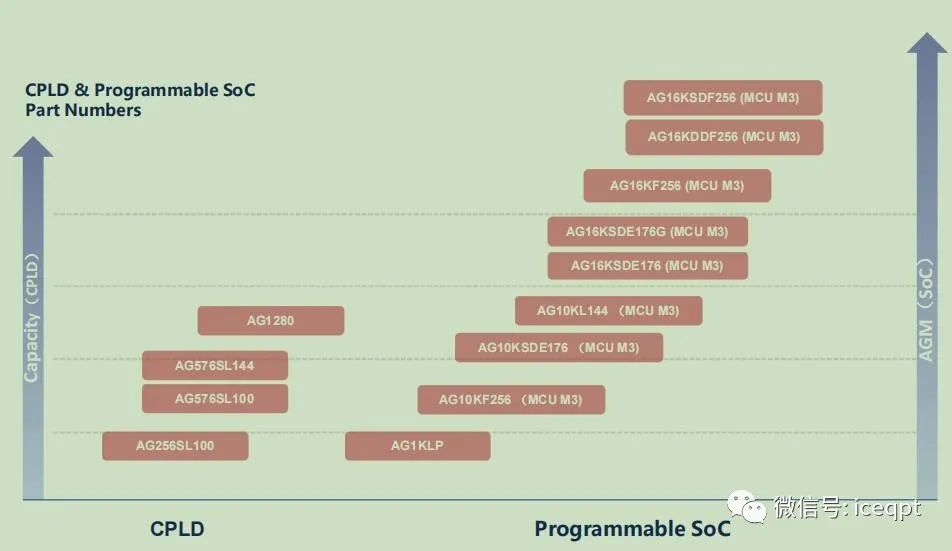

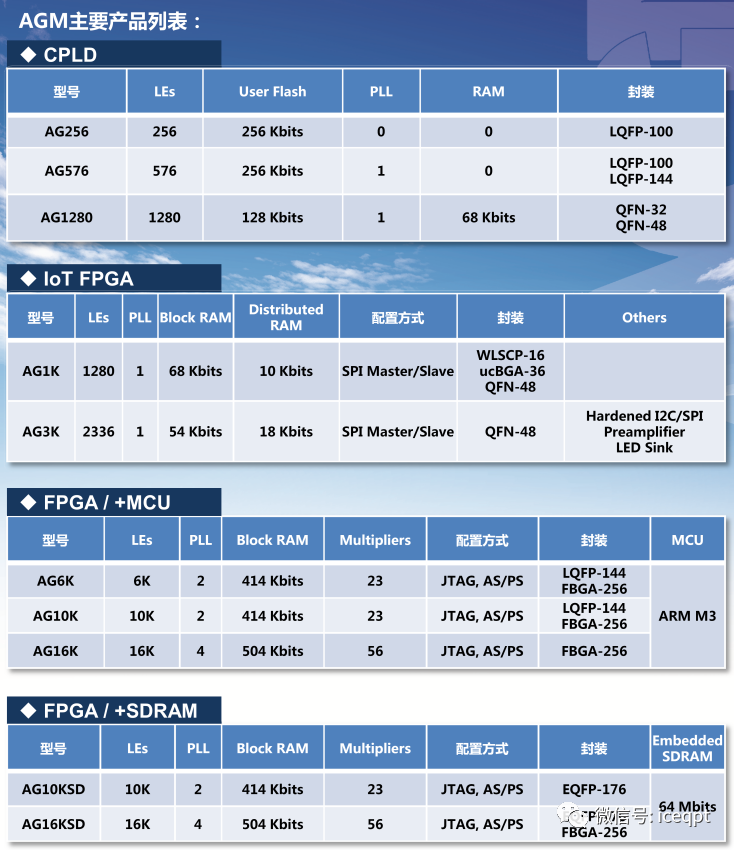

AGM主要产品有：

1、CPLD系列；

2、IOT FPGA系列；

3、FPGA+MCU系列；

4、FPGA+SDRAM系列(集成MCU、SDRAM、SPI Flash、ADC等IP)。
