FPGA双端口RAM的使用简述

1 简述

RAM ：随机存取存储器（random access memory，RAM）又称作“随机存储器”。在FPGA开发过程中经常使用到，而所谓的双端口RAM就是有两组独立的端口对存储块进行读写操作，如下图所示。

一般在应用时，一个作为读端口，另一个作为写端口（也可以同时写和读）。

2 例化IP核

在开发过程中，常会用到双端口RAM，下面说一下FPGA中双端口RAM的常规使用方法，更多的使用方案可翻阅参考文献。

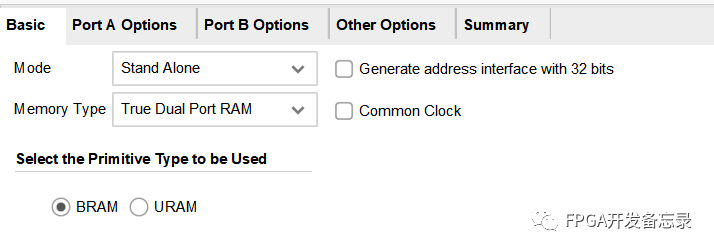

本次仿真采用Xilinx的 Block Memory Generator v8.4的IP核来进行例化，例化参数如下。

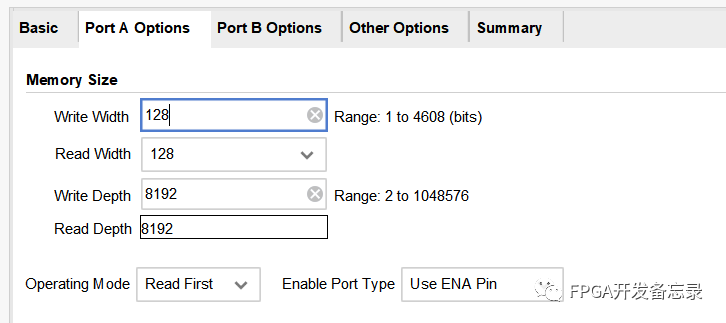

porta端口配置

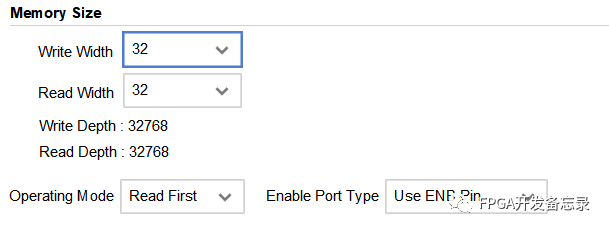

portb端口配置

若以端口a作为写端口，b作为读端口，则写端口的数据位宽为128bit，深度为8192，则地址位宽为14bit，而读端口的数据位宽为32bit，深度为3276，则地址宽度为15bit。

3 端口描述

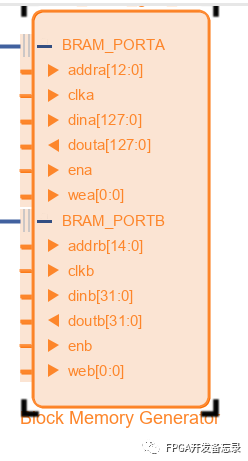

在写仿真激励之前，需要了解各端口在IP核中的功能，例化后的IP核如下图所示

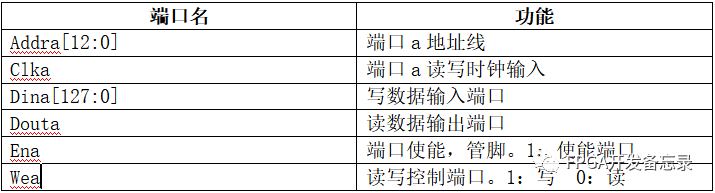

各端口定义如下，端口b定义和a一样。

4 仿真激励编写

根据端口定义设计仿真激励，tb代码如下。

`timescale 1ns / 1ps
module tb_memory();
reg  [12:0]  addra;
reg          clka ;
reg  [127:0] dina ;
reg          wea  ;
reg          ena ;
reg [14:0]   addrb;
reg          clkb ;
wire [31:0] doutb;
reg          enb  ;
reg          web  ;


initial begin
  addra = 13'd0;
  clka  = 1'b0 ;
  dina  = 128'h40000000300000002000000010000000;
  wea   = 1'b1;
  ena   = 1'b1;


  addrb = 15'd0;
  clkb  = 1'b0 ;
  enb   = 1'b1;
  web   = 1'b0;
end


 always #10    clka = ~clka;//写时钟为50M
 always #20    clkb = ~clkb;//读时钟为25M

 reg [15:0] counta = 16'd0;
 always @(posedge clka) begin;
  if(wea==1'b1) begin
   addra <= addra + 13'b1;
   dina  <= dina + 128'b1;
   if (addra == 13'h3fff) begin
    addra <= 13'h0;
   end
  end
 end


 reg [15:0] countb = 16'd0;
 always @(posedge clkb) begin
  if(enb==1'b1) begin
   addrb <= addrb + 15'b1;
   if (addrb == 15'h3fff) begin
       addrb <= 15'h0;
   end
  end
 end


design_1_wrapper tb_memory(
  .BRAM_PORTA_0_addr(addra),
  .BRAM_PORTA_0_clk (clka ),
  .BRAM_PORTA_0_din (dina ),
  .BRAM_PORTA_0_we  (wea ),
  .BRAM_PORTA_0_en  (ena),
  .BRAM_PORTB_0_addr(addrb),
  .BRAM_PORTB_0_clk (clkb ),
  .BRAM_PORTB_0_dout(doutb),
  .BRAM_PORTB_0_we  (web),
  .BRAM_PORTB_0_en  (enb)
);
endmodule

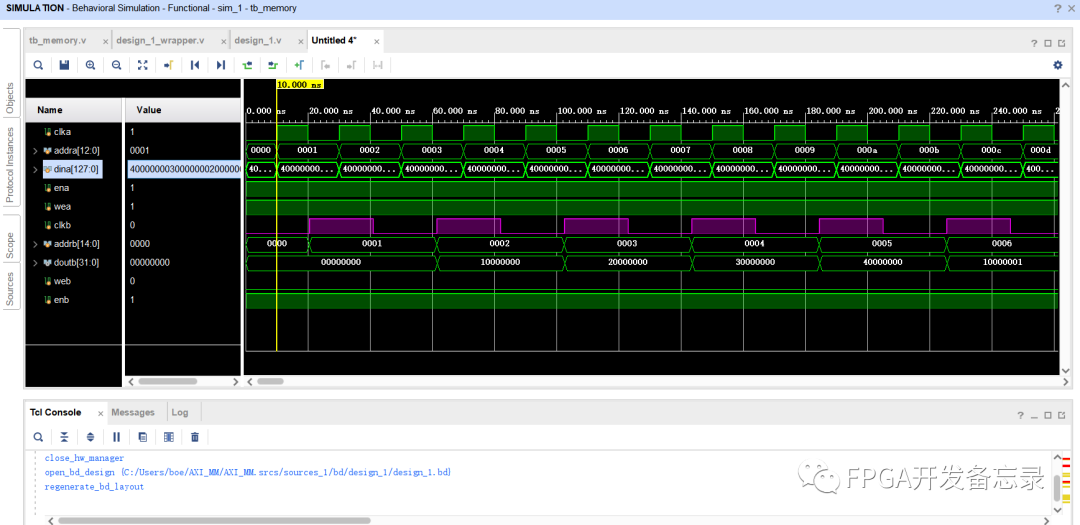

仿真结果如下图所示

由上图所示，由于写数据的位宽为128bit,读数据的位宽为32bit,因此需要读4次拼接起来才能恢复写入的数据。
