按键抖动消除verilog设计

按键作为一种机械开关，在进行按键操作时，机械接触点的弹性及电压突变等原因，在机械开关合闭的时候会出现电压抖动，因此在实际的应用当中需要做一定的处理。

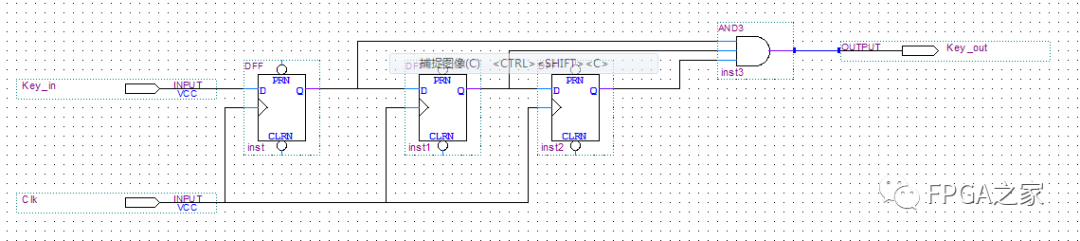

一般按键按下就是低电压，这种按键去抖动的关键就是获取稳定的低电压电平状态，因此，对于对于一个按键信号，可以用一个脉冲信号对其进行采样，如果连续三次采样都为低电平的话，就认为是按键被按下。其数字电路原型为下图

其实，我们在做FPGA设计之前，就应该大概知道自己的coding 在FPGA芯片上面会映射成什么电路，这样写的代码才是可靠的，有了上面的原理图，那么Verilog代码就很容易了，如下

input    wire    Clk    ;
input    wire    key_in    ;
output   wire    key_out   ;

reg    key_dly1;
reg    key_dly2;
reg    key_dly3;

always @(posedge Clk)
begin
    if(Rst_n == 1'b0)        begin
            key_dly1 <= 1'b0;            key_dly2 <= 1'b0;            key_dly3 <= 1'b0;        end
    else
        begin
            key_dly1 <= key_in  ;
            key_dly2 <= key_dly1;
            key_dly3 <= key_dly2;
        end
end


assign    key_out = key_dly1 | key_dly2 | key_dly3;

对于复杂的电路我们也可以把他分解为每一个触发器，然后心里有个大概的硬件原理图，这样写代码才胸有成竹。
