AMBA4 SystemVerilog Asseration验证

ARM所推出的AMBA4总线相对来讲还是应用广泛的。无论是芯片设计里还是FPGA设计里，时常能见到AMBA4总线的身影。在验证领域，SystemVerilog Asseration还是一个很常见的验证手段。在Xilinx Vivado中有提供AMBA总线相关的Checker VIP,其内部也是采用的SystemVerilog Asseration来实现。今天给大家推荐下ARM自家所推出的BP063 AMBA4 SVA组件。

》使用

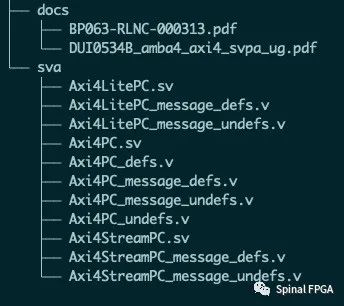

下载下来后文件夹里包含了sva文件和docs资料：

详细的使用教程可以参照文件夹里面的BP063-RLNC-000313.pdf,这里就不在照本宣科的给从头到尾讲了，文档中已详细说明了如何使用及各种参数的配置。

》One More Thing

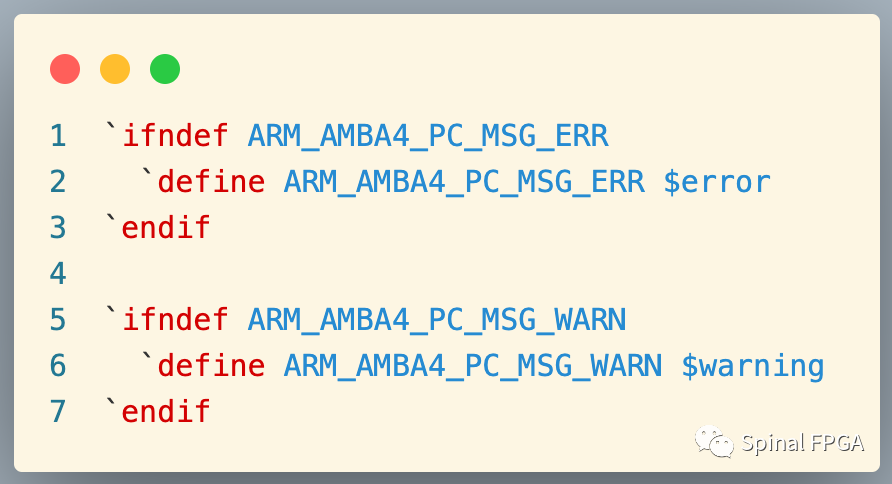

参照文档基本可以保证能够正常使用。对于SVA而言，其本质无非是通过各种规则进行检查，若不符合情况则根据错误等级进行报错。在ARM AMBA4 SVA里面，出错后的错误等级分为了$error和$warning两种：

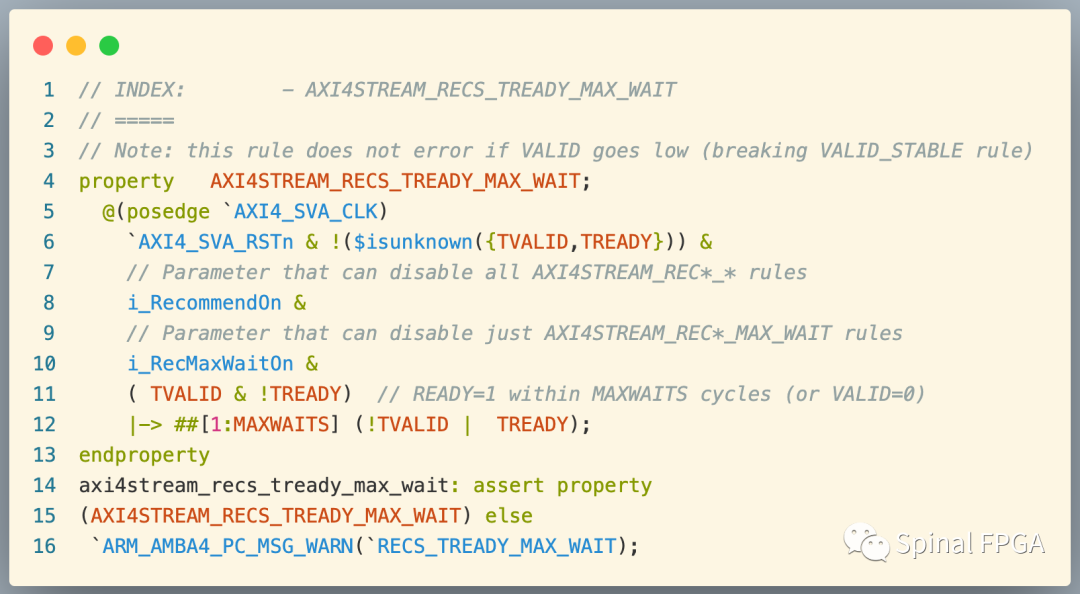

在仿真器执行时，对于$warning其只是打印信息，并不会影响仿真器继续向下执行。如果对于一些规则检测，如果你觉得使用$warning并不符合需要，则可以手动对源代码进行修改。例如下面对于ready超时的检测：

这里当仿真时不符合设计预期时会通过`ARM_AMBA4_PC_MSG_WARN来进行$warning报警，如果需要出错时仿真立即停下来那么则可以将其替换更改为`ARM_AMBA4_PC_MSG_ERR。
