设计流程:

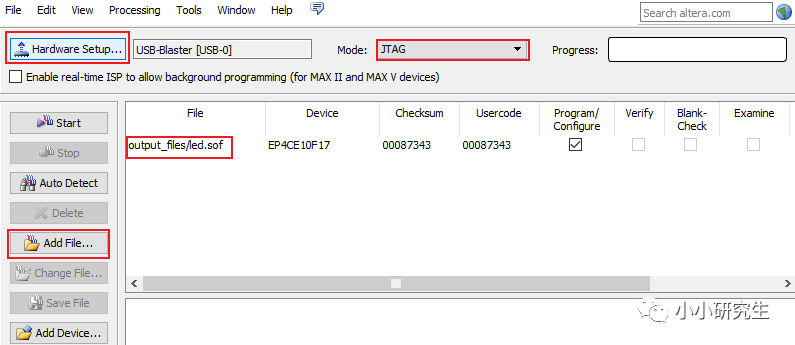

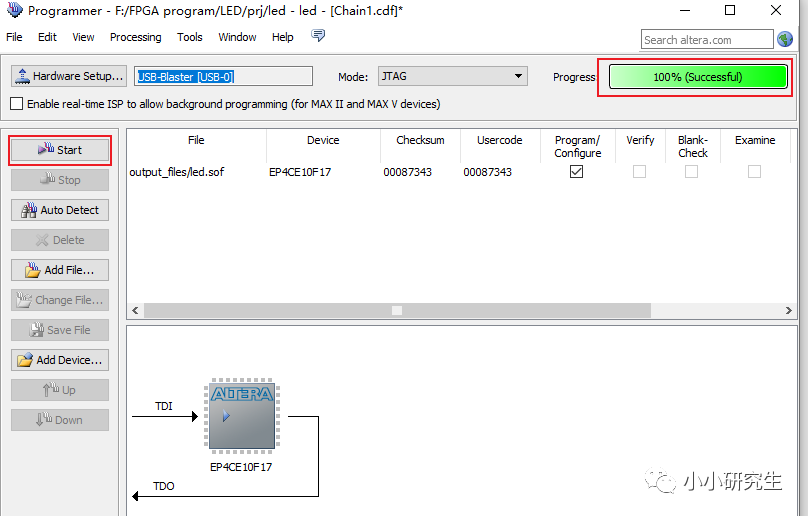

设计规划--波形绘制--编写代码--代码编译--编写testbench--对比波形--绑定管脚--全编译--上板验证

设计规划

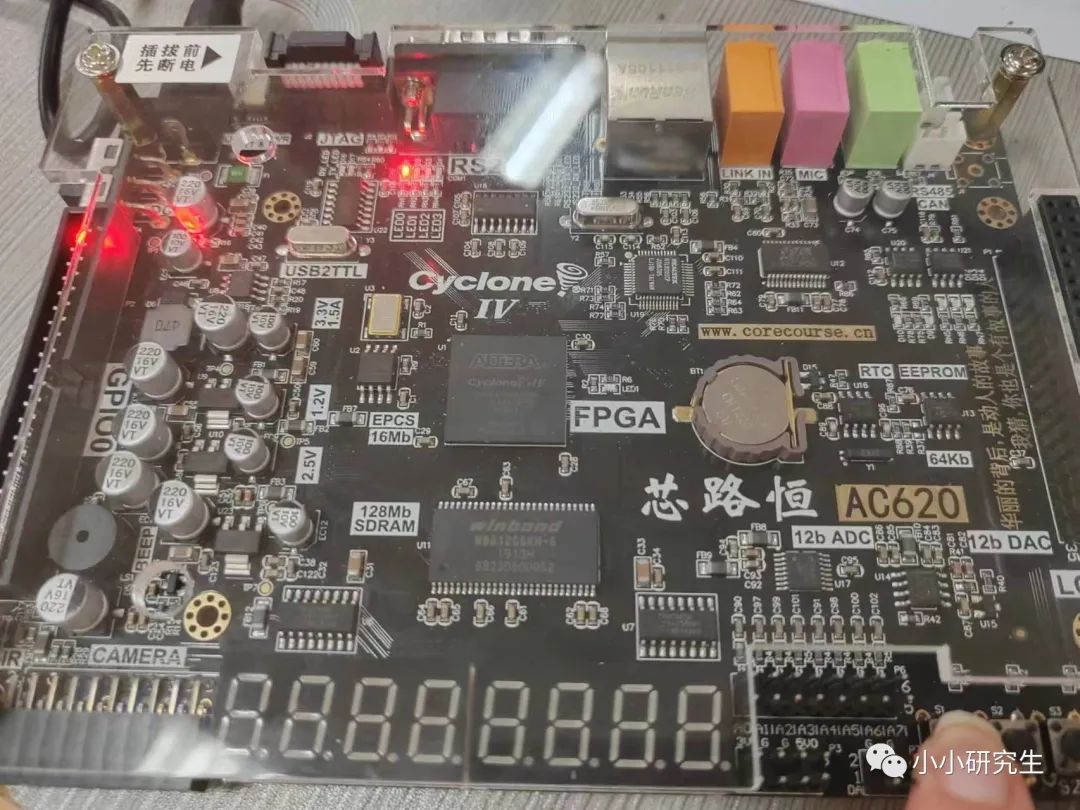

使用用户手册，了解硬件资源，这个示例中需要用到按键和LED灯：

1、按键

在没有按键按下时，输出高电平（红色）；当按键按下的时候，被按下的按键端会输出低电平（蓝色）。

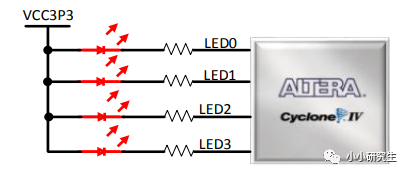

2、LED灯

当 FPGA 输出低电平时，LED 点亮，当 LED 输出高电平时,没有电位差，LED 灯熄灭。

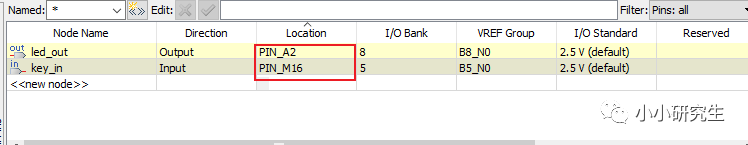

由上可知：需要实现的功能是，当按下按键时（key_in=0,PIN_M16管脚），LED灯要被点亮（led_out=0,PIN_A2管脚）。此处波形非常简单，省略画波形的步骤，对于复杂电路还是需要画波形来理清思路。这里波形应该是key与led波形一致。

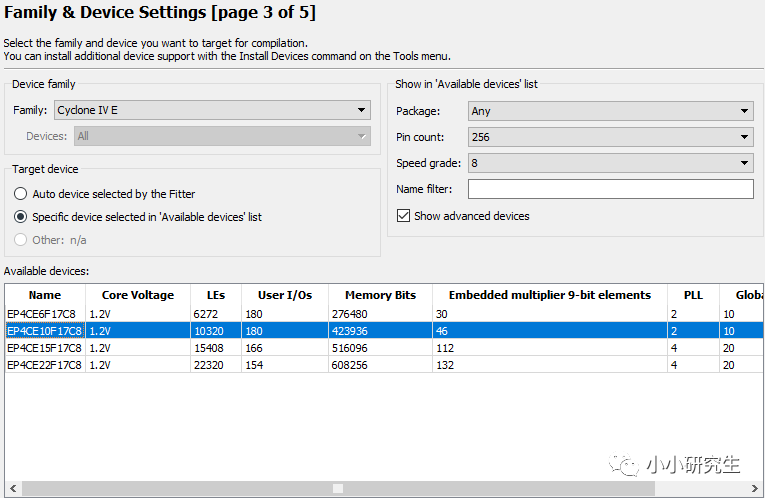

打开quartus，新建工程。

编写代码

编写.v文件，代码如下：

module led
(
input wire key_in , //输入按键
output wire led_out //输出控制led灯
);
//led_out:led灯输出的结果为key_in按键的输入值
assign led_out = key_in;
endmodule

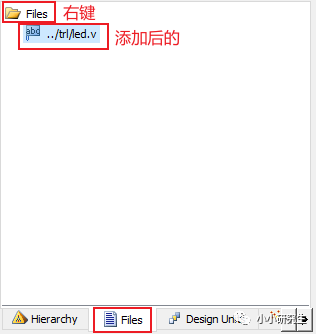

将.v文件添加到文件目录下，右键Files文件夹选择添加.v文件，添加完成后可以在Files下看到添加的.v文件：

代码编译

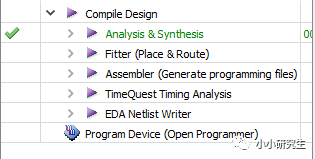

点击如图所示的图标，可以检查语法是否有错，综合器将代码解释为电路的形式。绿色表示通过。

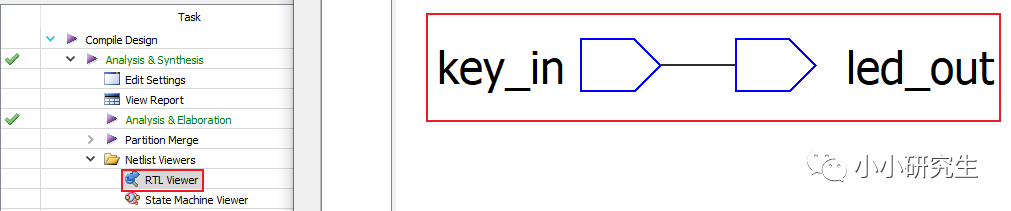

点击RTL viewer可以查看设计的硬件电路结构，和我们设计所表达的意思相同

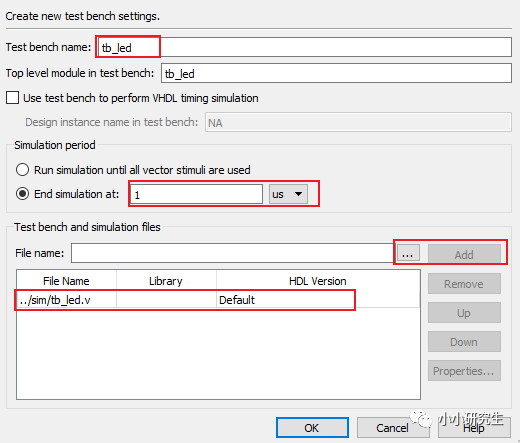

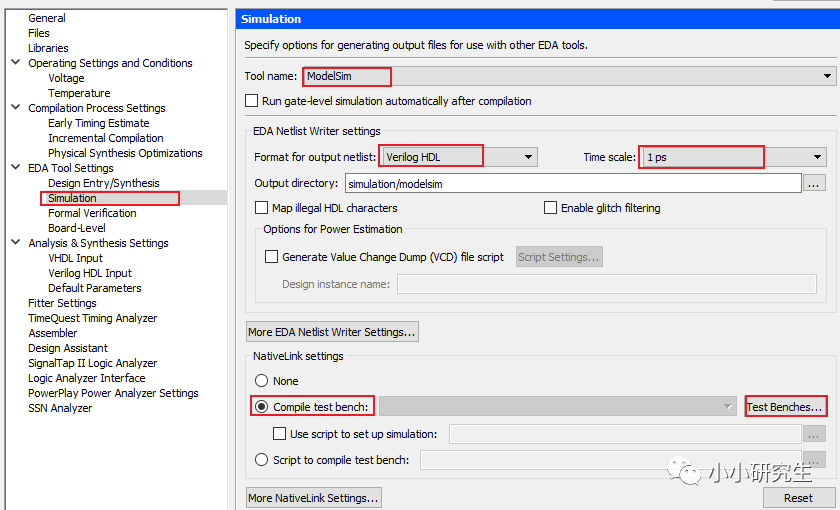

编写testbench

Testbench是测试电路功能和性能的脚本。在线逻辑分析虽然好用但是每次修改代码都需要综合一次，而使用testbench做仿真的速度就很快，所以一开始就应该编写testbench以便后面大型电路的验证。

testbench就是产生输入波形，加入到被测模块上并观测其输出，和我们之前画好的波形进行比对。

编写.v文件

`timescale 1ns/1ns    //时间尺度/时间精度,时间精度<=时间尺度
module tb_led();


wire led_out ;
reg key_in ;
//初始化输入信号
initial key_in <= 1'b0;


//key_in:产生输入随机数，模拟按键的输入情况
always #10 key_in <= {$random} % 2; /*取模求余数，产生非负随机数0、1
每隔10ns产生一次随机数*/


//\\* Instantiate \\//
led led_inst
(
.key_in (key_in ), //input key_in


.led_out(led_out) //output led_out
);


endmodule

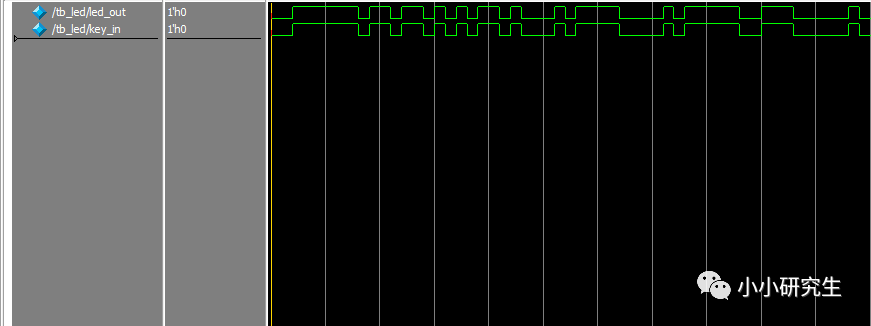

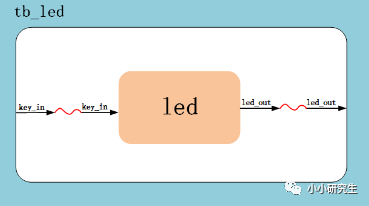

tb_led模块中，首先定义初始的输入信号为低电平（一般时序电路使用非阻塞赋值<=)，延迟10个时间单位(ns)产生随机数0或1赋值给输入，就完成了输入信号的波形设计。根据上一节中实例化的讲解，第2-5行和第14-19行完成的功能是将上一个led.v文件中led模块与tb_led模块相连。这样随机生成的输入信号就被加到led模块上，并得到输出led_out，通过验证led_out与我们期望的输出是否一致，就知道我们的设计是否正确。
